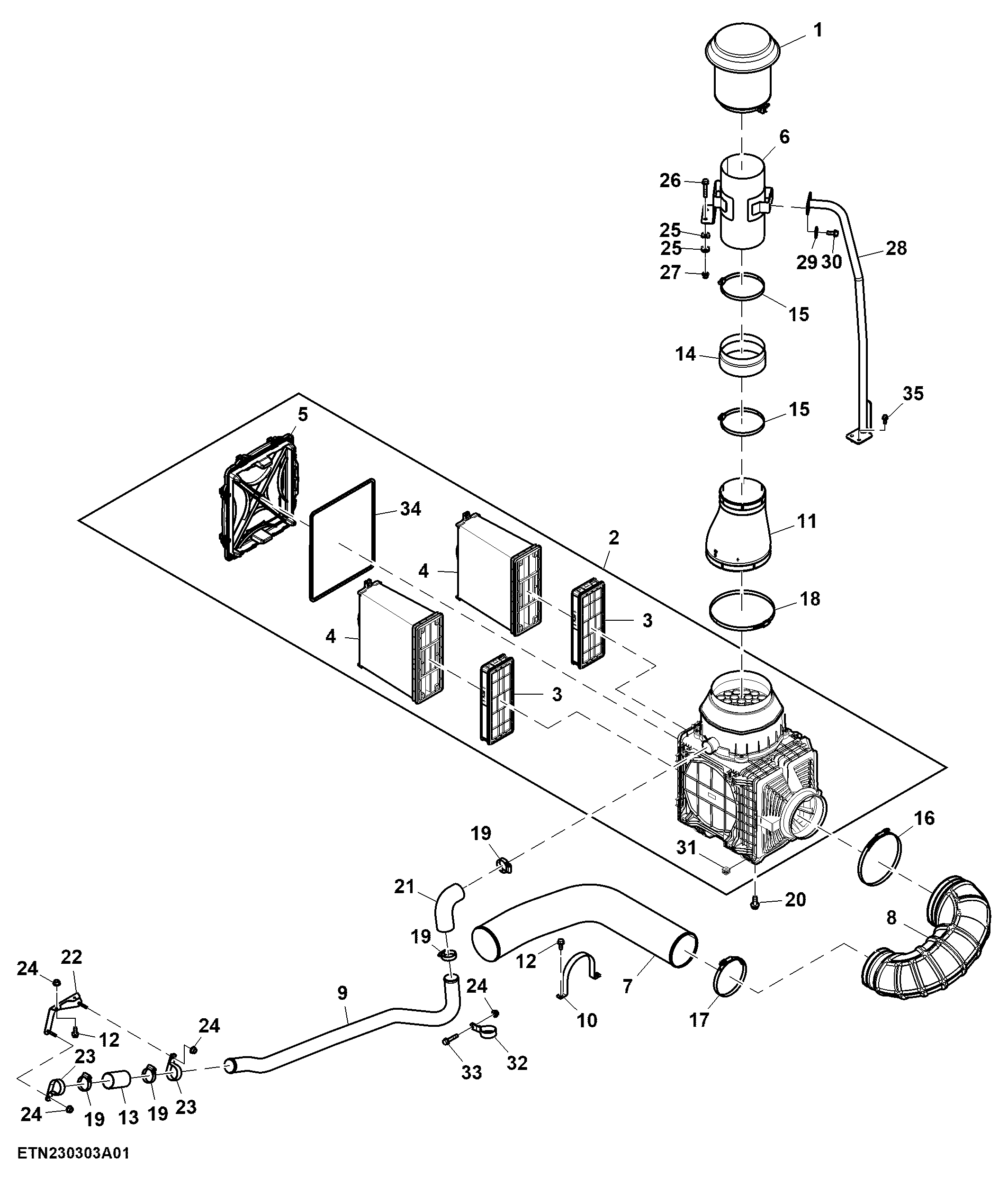

Air Cleaner, Intake, 13.5 L Engine (809002 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE240680	1	Screen	-
2	RE594868	1	Air Cleaner	-
3	RE594853	2	Filter Element	-
4	RE594852	2	Air Filter	-
5	R543988	1	Cover	-
6	RE595128	1	Pipe	-
7	R344456	1	Pipe	-
8	R344436	1	Hose	Air Cleaner to Intake Pipe
9	R570354	1	Tube	-
10	R545174	2	Clamp	-
11	R543671	1	Air Duct	-
12	19M7866	6	Screw	M8 X 20
13	R259319	1	Hose	Between Two Aspiration Pipes
14	R135454	1	Seal	-
15	R129976	2	Clamp	-
16	RE560011	1	Clamp	-
17	RE66534	1	Clamp	-
18	RE577068	1	Clamp	-
19	TY22486	4	Hose Clamp	-
20	19M7785	4	Screw	M10 X 25
21	R545793	1	Suction Hose	Air Cleaner to Aspiration Tube
22	RE575001	1	Bracket	-
23	R241967	2	Clamp	-
24	14M7298	5	Flange Nut	M8
25	R326328	4	Washer	-
26	19M7817	2	Screw	M12 X 70
27	14M7401	2	Lock Nut	M12
28	RE581442	1	Support	-
29	24M7299	2	Washer	10.500 X 30 X 2.500 mm
30	19M10365	2	Screw	M8 X 20
31	R543990	2	Insert	-
32	R570871	1	Clamp	-
33	19M8317	1	Screw	M8 X 40
34	R543989	1	Seal	-
35	19M8914	2	Screw	M10 X 25

Air Cleaner, Intake, 13.5 L Engine (809002 - )
