Air Cleaner, Intake, 13.5 L Engine ( - 809001)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7785	4	Screw	M10 X 25
2	R129976	2	Clamp	-
3	RE240680	1	Screen	-
4	R344436	1	Hose	Air Cleaner to Intake Pipe
5	R344456	1	Pipe	-
6	R135454	1	Seal	-
7	19M8317	1	Screw	M8 X 40
8	RE560011	1	Clamp	-
9	RE66534	1	Clamp	-
10	R241967	3	Clamp	-
11	R259319	1	Hose	Between Two Aspiration Pipes
12	RE577068	1	Clamp	-
13	19M7866	6	Screw	M8 X 20
14	R543671	1	Air Duct	-
15	R545174	2	Clamp	-
16	R545793	1	Suction Hose	Air Cleaner to Aspiration Tube
17	TY22486	4	Hose Clamp	-
18	RE575001	1	Bracket	-
19	14M7298	4	Flange Nut	M8
20	RE594868	1	Air Cleaner	SUB FOR RE584771 OR RE571792
21	RE594853	2	Filter Element	Secondary Flow SUB FOR R344420
22	R543988	1	Cover	-
23	R543989	1	Seal	-
24	R543990	4	Insert	-
25	RE594852	2	Air Filter	Primary Flow SUB FOR RE580949 OR R553819
26	R326328	4	Washer	-
27	19M7817	2	Screw	M12 X 70
28	14M7401	2	Lock Nut	M12
29	19M10365	2	Screw	M8 X 20
30	RE581442	1	Support	-
31	19M8914	2	Screw	M10 X 25
32	24M7299	2	Washer	10.500 X 30 X 2.500 mm
33	RE581443	1	Pipe	SUB FOR RE579250
34	R545177	1	Tube	-
34	R558031	1	Tube	ORDER R564785
34	R564785	1	Tube	-

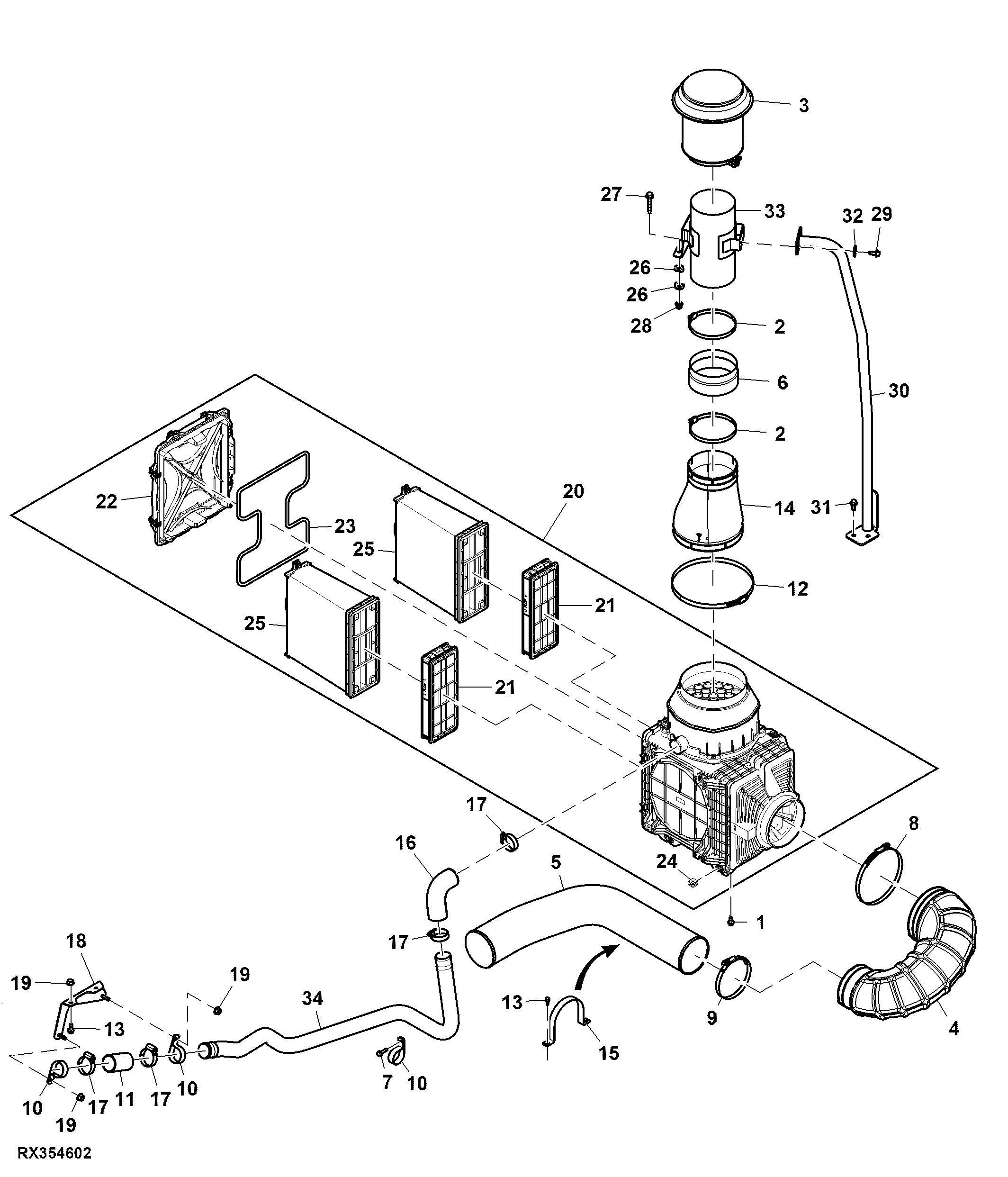

Air Cleaner, Intake, 13.5 L Engine ( - 809001)

Нет текстового описания
