Открытый узел

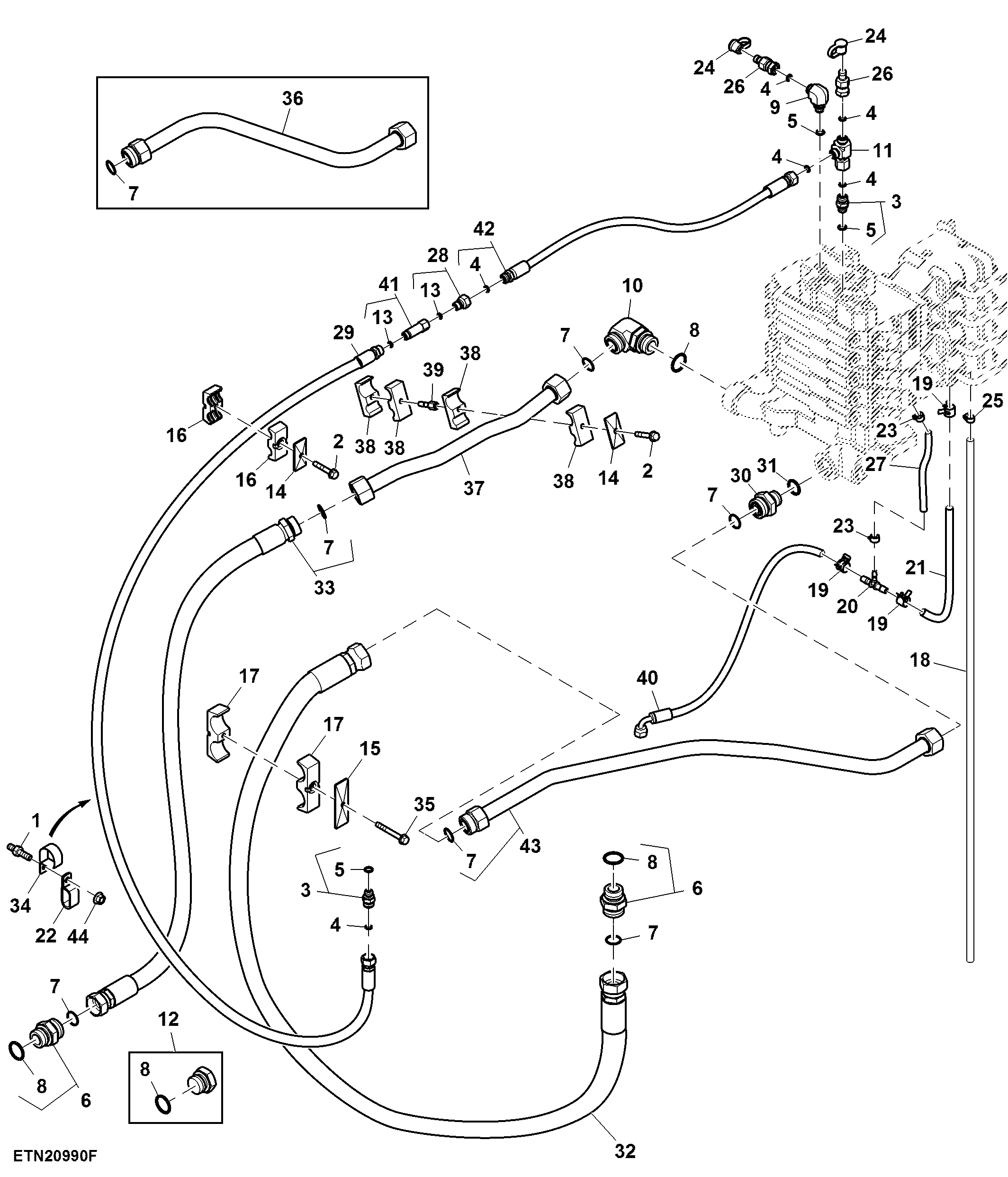

SCV Hose, Standard, 4 SCV With Hitch

SCV Hose, Standard, 4 SCV With Hitch

SCV Hose, Standard, 4 SCV With Hitch

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SCV Hose, Standard, 4 SCV With Hitch

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T161803	1	Stud	ALSO ORDER 14M7296
2	19M7799	4	Screw	M8 X 45
3	38H5002	2	Adapter Fitting	-
4	T77613	6	O-Ring	-
5	51M7041	3	O-Ring	11.300 X 2.200 mm
6	38H5006	2	Adapter Fitting	-
7	T76938	6	O-Ring	-
8	51M7048	4	O-Ring	29.600 X 2.900 mm
9	38H5016	1	Elbow Fitting	-
10	38H5020	1	Elbow Fitting	-
11	38H5105	1	Tee Fitting	-
12	64M5010	1	Drain Plug	-
13	T77814	2	O-Ring	-
14	H112567	4	Plate	-
15	H114901	3	Plate	-
16	H135155	6	Clamp	-
17	H150222	6	Hose Clamp	-
18	R184956	1	Hose	-
19	R202160	3	Clamp	-
20	R283426	1	Tee Fitting	-
21	R289861	1	Hydraulic Hose	-
22	R49921	1	Clamp	-
23	R56101	2	Clip	-
24	R77175	2	Cover	-
25	RE187161	1	Clamp	-
26	RE60701	2	Diagnostic Coupling	-
27	RE343647	1	Hydraulic Hose	-
28	RE337612	1	Fitting	-
29	RE574916	1	Hydraulic Hose	-
30	38H5014	1	Adapter Fitting	-
31	51M7047	1	O-Ring	23.600 X 2.900 mm
32	RE567987	1	Hydraulic Hose	-
33	RE567962	1	Hydraulic Hose	-
34	AH77714	1	Clip	-
35	19M7802	3	Screw	M8 X 65
36	RE568078	1	Oil Line	ORDER RE576001
37	RE568079	1	Oil Line	-
38	H120362	4	Clamp	-
39	H131116	1	Bolt	-
40	RE569299	1	Hydraulic Hose	-
41	RE264764	1	Check Valve	-
42	RE574917	1	Hydraulic Hose	-
43	RE576001	1	Oil Line	-
44	14M7296	1	Flange Nut	M10
