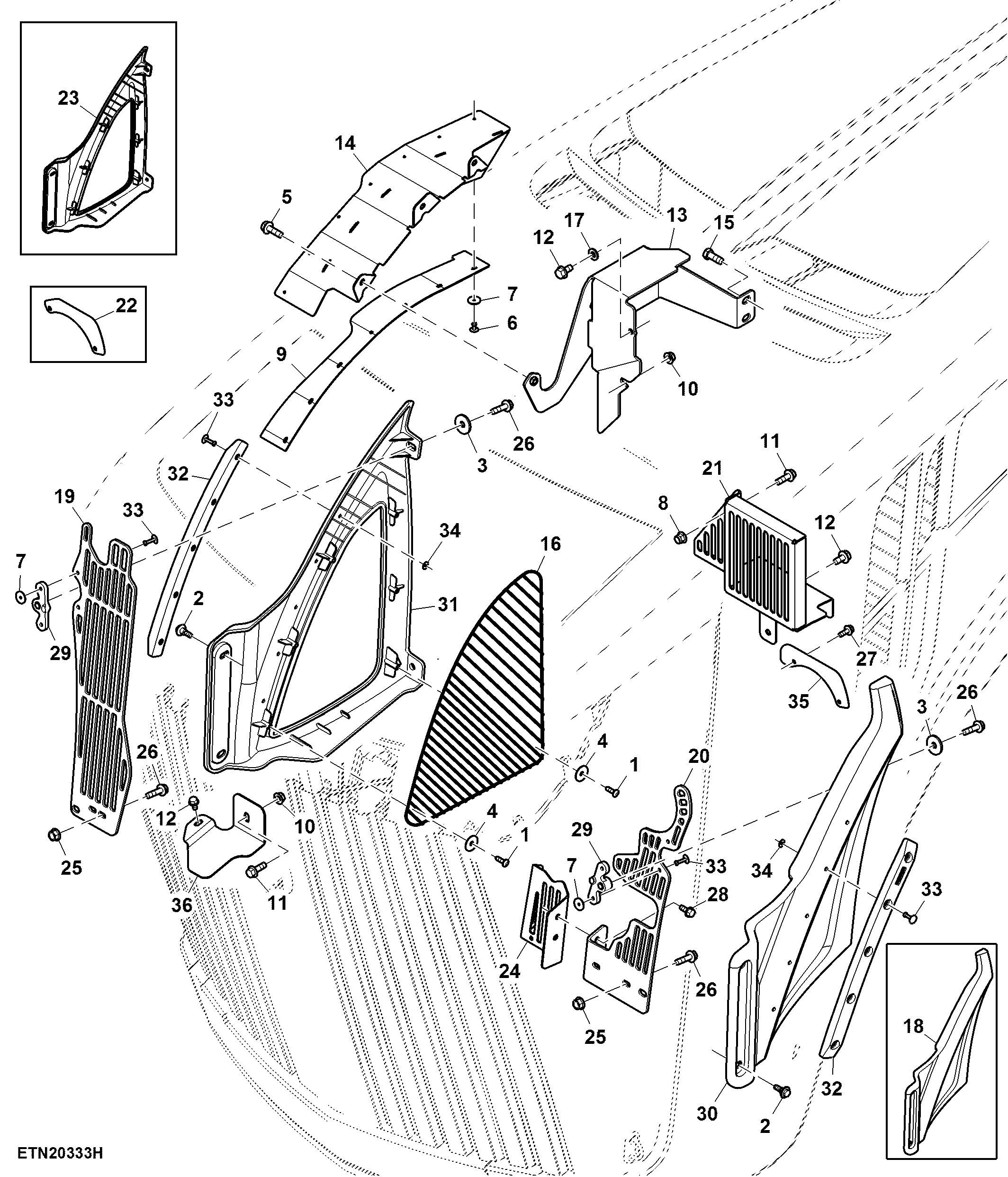

Hood Side Shields, 13.5 L T2 Engine ( - 919000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	37M7352	6	Screw	-
2	R563931	4	Screw	-
3	24M7024	2	Washer	9 X 28 X 3 mm
4	24H1288	6	Washer	9/32" X 1" X 1/16"
5	19M7867	3	Screw	M8 X 25
6	R55326	7	Rivet	-
7	R232527	11	Washer	-
8	14M7400	1	Lock Nut	M10
9	R330388	1	Seal	-
10	14M7296	2	Flange Nut	M10
11	19M7786	2	Screw	M10 X 30
12	19M7865	3	Screw	M8 X 16
13	RE336124	1	Bracket	-
14	RE576517	1	Deflector	SUB FOR RE335897
15	19M8011	2	Cap Screw	M12 X 30
16	RE560645	1	Guard	RH
17	24M7238	1	Washer	8.700 X 17 X 2 mm
18	R542008	1	Panel	LH; ORDER R554081; ALSO ORDER RE576582
19	R552518	1	Guard	RH
20	R552516	1	Guard	LH
21	R312038	1	Guard	LH; ORDER R554215
21	R554215	1	Guard	-
22	R543143	1	Bracket	ORDER R554216
23	R545851	1	Panel	RH; ORDER R554080; ALSO ORDER RE576582
24	RE574864	1	Guard	-
25	14M7298	4	Flange Nut	M8
26	19M7868	6	Screw	M8 X 30
27	19M7775	2	Screw	M6 X 16
28	19M7866	2	Screw	M8 X 20
29	R552520	2	Isolator	-
30	R554081	1	Panel	LH
31	R554080	1	Panel	RH
32	RE576582	2	Seal	USE WITH R554081 AND R554080
33	R68332	14	Rivet	-
34	24M7138	10	Washer	5.300 X 15 X 1 mm
35	R554216	1	Bracket	-
36	R554236	1	Guard	-

Hood Side Shields, 13.5 L T2 Engine ( - 919000)
