Fixed Panels, Hood, 13.5 L FT4 Engine ( - 919000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE329784	1	Bracket	-
2	RE576516	1	Deflector	RH; SUB FOR RE333464
3	RE334229	1	Guard	-
4	R232527	11	Washer	-
5	R563931	4	Screw	-
6	R330388	1	Seal	-
7	R333650	1	Guard	LH
8	R55326	7	Rivet	-
9	19M7784	1	Screw	M10 X 20
10	19M7866	5	Screw	M8 X 20
11	19M7867	6	Screw	M8 X 25
12	24H1288	6	Washer	9/32" X 1" X 1/16"
13	24M7024	2	Washer	9 X 28 X 3 mm
14	37M7352	6	Screw	-
15	R542008	1	Panel	LH; ORDER R554081; ALSO ORDER RE576582
16	RE560645	1	Guard	RH
17	R552517	1	Guard	RH
18	R552516	1	Guard	LH
19	RE574863	1	Guard	-
20	R545851	1	Panel	RH; ORDER R554080; ALSO ORDER RE576582
21	19M7868	6	Screw	M8 X 30
22	14M7298	4	Flange Nut	M8
23	R552520	2	Isolator	-
24	R554081	1	Panel	LH
25	R554080	1	Panel	RH
26	RE576582	2	Seal	USE WITH R554081 AND R554080
27	R68332	14	Rivet	-
28	24M7138	10	Washer	5.300 X 15 X 1 mm
29	R554236	1	Guard	-
30	19M7865	1	Screw	M8 X 16
31	14M7296	1	Flange Nut	M10
32	19M7786	1	Screw	M10 X 30

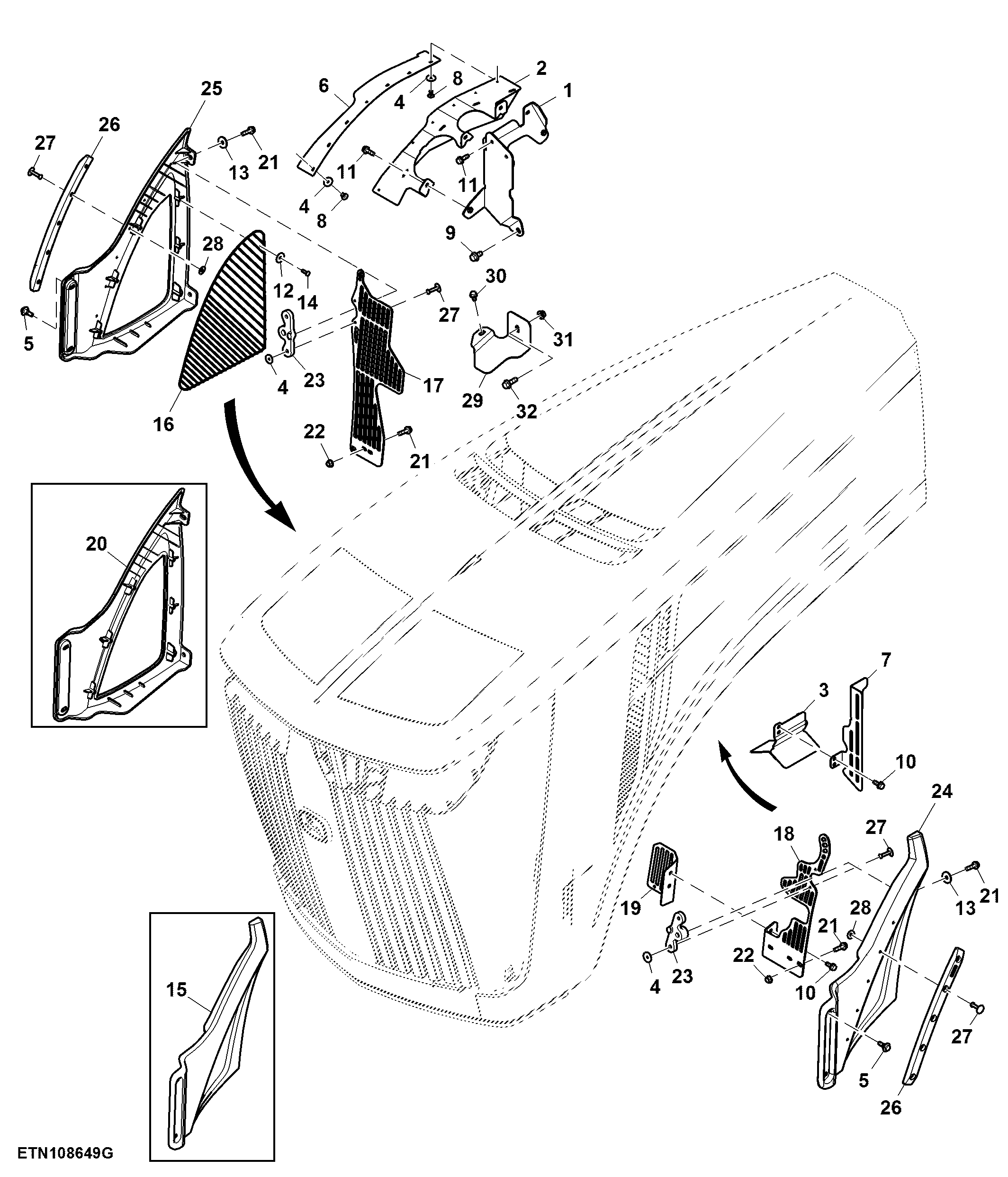

Fixed Panels, Hood, 13.5 L FT4 Engine ( - 919000)

Нет текстового описания
