Открытый узел

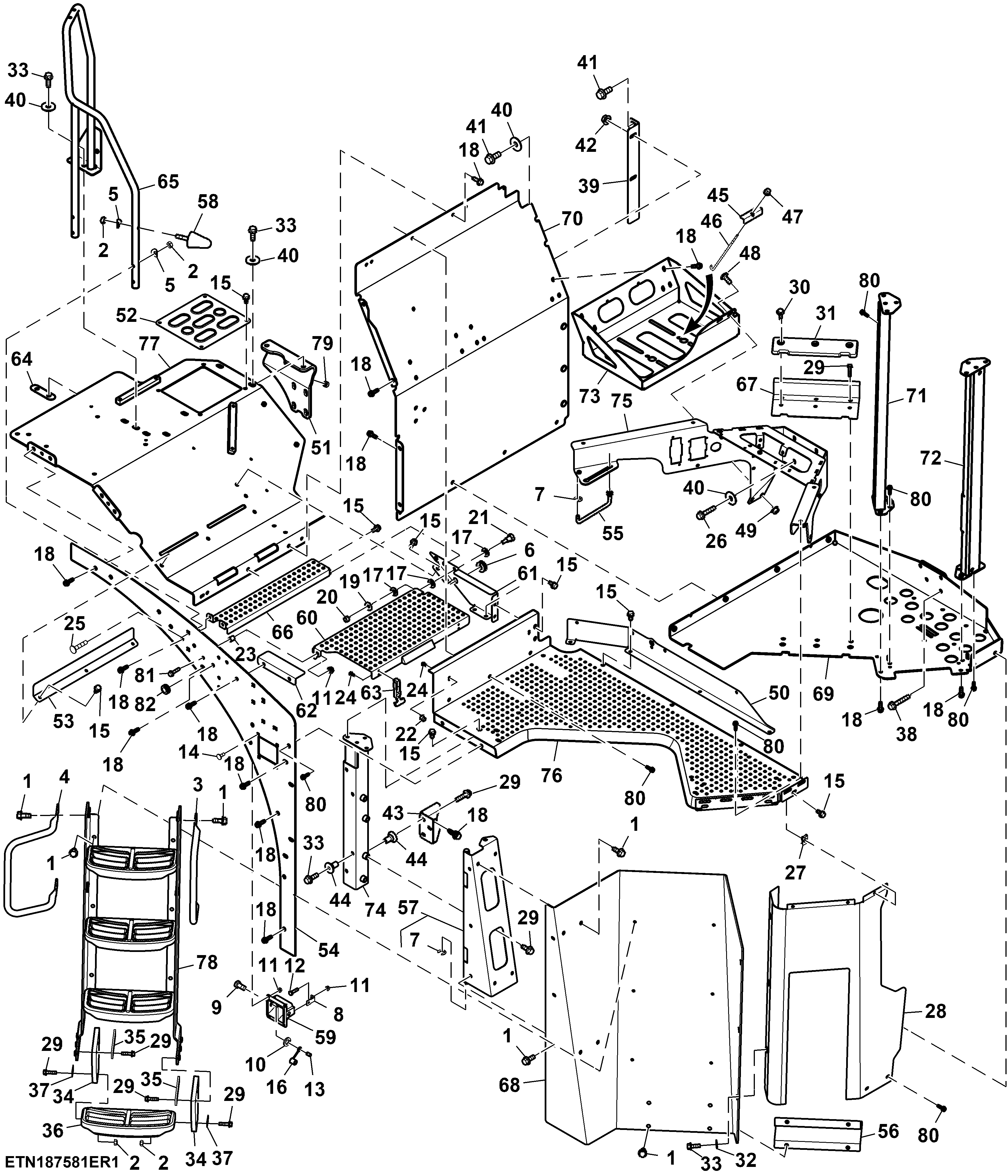

Step, LH Platform, FT4 Engine (060319 - 064001)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8914	50	Screw	M10 X 25
2	M82222	10	Nut	-
3	R342239	1	Handrail	-
4	R552679	1	Handrail	-
5	R111382	5	Washer	-
6	R186344	1	Grommet	-
7	40M7244	2	Snap Ring	-
8	R552664	2	Bracket	-
9	19H1936	2	Cap Screw	3/8" X 3/4"
10	12H304	2	Lock Washer	3/8"
11	14M7298	7	Flange Nut	M8
12	19M7513	2	Cap Screw	M8 X 30
13	H217200	2	Nut	-
14	03M7184	4	Bolt	M8 X 20
15	19M9357	13	Screw	M8 X 16
16	R552688	1	Cover	-
17	24M7047	4	Washer	13 X 24 X 2.500 mm
18	R563789	32	Bolt	M10 X 33
19	24M7298	1	Washer	8.400 X 25 X 2 mm
20	14M7327	1	Lock Nut	M8
21	R208851	1	Bolt	-
22	N275220	2	Catch	-
23	R567776	1	Bushing	SUB FOR APPL H25220
24	21M7265	6	Screw	M5 X 12
25	03M7196	4	Bolt	M10 X 50
26	19M7806	4	Screw	M10 X 50
27	M157364	3	Nut	SUB FOR APPL L55969
28	R560242	1	Panel	-
29	19M7804	17	Screw	M10 X 40
30	R538617	3	Cap Screw	-
31	R551159	1	Pad	-
32	24M7299	7	Washer	10.500 X 30 X 2.500 mm
33	19M9327	7	Screw	M10 X 30
34	R231096	2	Support	-
35	R550736	2	Plate	-
36	R151799	4	Step	-
37	T208074	2	Strap	-
38	19M7807	4	Screw	M10 X 60
39	R555662	1	Bracket	-
40	24M7180	5	Washer	13 X 37 X 3 mm
41	19M7790	8	Screw	M12 X 35
42	14M7299	3	Flange Nut	M12
43	R550499	1	Bracket	-
44	H173411	7	Nut	-
45	R218343	2	Bracket	-
46	R192571	2	Hook Bolt	-
47	L208466	2	Flange Nut	-
48	03M7191	2	Bolt	M10 X 25
49	14M7296	2	Flange Nut	M10
50	R559727	1	Plate	-
51	RE583115	1	Support	-
52	R540855	1	Step	-
53	R545718	1	Bracket	-
54	RE588580	1	Plate	ORDER RE594798; ALSO ORDER R41439
54	RE594798	1	Plate	-
55	RE574438	1	Restrictor	-
56	R550492	1	Ramp	-
57	RE573277	1	Hinge	INCLUDES 40M7244
58	R544990	2	Bumper	-
59	RE574995	1	Box	-
60	R567774	1	Step	SUB FOR R545716
61	RE572317	1	Bracket	-
62	RE572319	1	Bracket	-
63	AN273411	2	Latch	-
64	RE581794	1	Strap	-
65	RE588895	1	Handrail	SUB FOR RE585463
66	RE572318	1	Step	-
67	RE572016	1	Ramp	-
68	RE574462	1	Door	-
69	RE588419	1	Plate	ORDER RE584323
69	RE584323	1	Plate	-
70	RE588424	1	Fender	ORDER RE578315
70	RE578315	1	Fender	-
71	RE588422	1	Support	-
72	RE588420	1	Support	-
73	RE588541	1	Battery Box	-
74	RE572773	1	Support	-
75	RE582525	1	Support	-
76	RE588421	1	Platform	ORDER RE576887
76	RE576887	1	Platform	-
77	RE588423	1	Fender	-
78	RE569297	1	Support	INCLUDES R151799
79	H165237	1	Spacer	-
80	R563788	40	Screw	-
81	19M8330	1	Screw	M8 X 35
82	R41439	1	Grommet	-

Step, LH Platform, FT4 Engine (060319 - 064001)

Нет текстового описания
