PTO Shield, Single Reduction, Heavy Duty Drawbar (016915 - 053999)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R210697	1	Pin Fastener	-
2	RE312722	1	Shield	-
3	R545423	1	Shield	-
4	R549937	1	Guard	-
5	RE571406	1	Plate	-
6	R550264	1	Shield	-
7	11M7021	2	Cotter Pin	4 X 25 mm
8	19M8029	3	Cap Screw	M16 X 30
9	24M7241	3	Washer	17 X 34 X 4 mm
10	M123593	18	Lock Nut	-
11	R232527	16	Washer	-
12	19M7865	13	Screw	M8 X 16
13	R68332	4	Rivet	-
14	R551001	1	Plate	-
15	R552563	1	Shield	-
16	R552565	1	Shield	-
17	RE574922	1	Plate	-
18	19M8327	24	Screw	M8 X 25
19	24M7299	20	Washer	10.500 X 30 X 2.500 mm
20	R554373	1	Shield	-
21	R55326	12	Rivet	-
22	14M7296	2	Flange Nut	M10
23	24M7239	2	Washer	10.700 X 21 X 2.500 mm
24	42M7089	2	Stud	-
25	R554756	1	Shield	-
26	R554755	1	Bracket	-
27	R554757	1	Shield	-
28	RE577222	1	Bracket	-
29	RE577223	1	Bracket	-
30	R554754	1	Bracket	-
31	RE577224	1	Bracket	-
32	RE577225	1	Bracket	-
33	R554753	1	Bracket	-
34	24M7298	2	Washer	8.400 X 25 X 2 mm

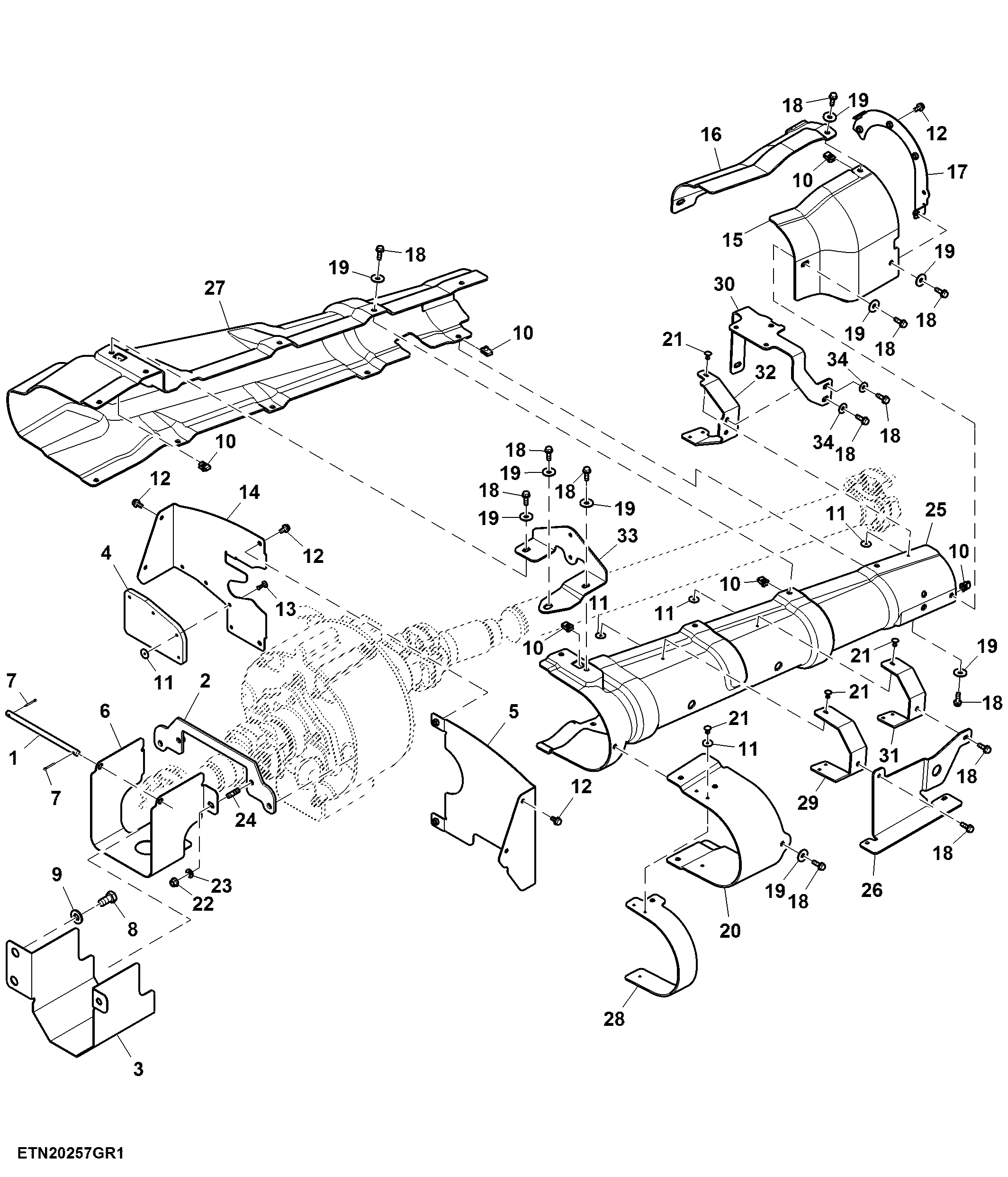

PTO Shield, Single Reduction, Heavy Duty Drawbar (016915 - 053999)

Нет текстового описания
