Front Axle, Final Drive, Double Reduction (056004 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD9070	20	Bearing Cone	-
2	R320372	10	Planet Pinion	Z = 21
3	JD9170	20	Bearing Cup	-
4	R555585	10	Cap Screw	-
5	R271004	10	Planet Pinion	Z = 21
6	R249513	1	Needle Roller	-
7	R320374	10	Shaft	-
8	R320631	10	Dowel Pin	-
9	R281498	10	Screw	-
10	R551750	2	Ring Gear	Z = 78
11	R63237	1	Shim	TK = 0.25 mm
12	F2380R	2	Washer	-
13	R59439	1	Shim	TK = 0.13 mm
14	R59440	1	Shim	TK = 0.51 mm
15	R61461	1	Shim	TK = 0.76 mm
16	R79989	1	Shim	TK = 0.178 mm
17	R186804	2	Retainer	-
18	R81162	2	Bolt	-
19	F3171R	2	O-Ring	-
20	R263462	2	Thrust Ring	-
21	R320877	1	Drive Shaft	-
22	R320876	1	Drive Shaft	-
23	R543513	2	Planet Pinion Carrier	-
24	R345462	2	Sun Gear	Z = 32
25	R539552	10	Spacer	-
26	R540846	2	Plate	-
27	R320373	20	Thrust Washer	-
28	R554402	10	Washer	-
29	R543514	2	Sun Gear	Z = 32
30	R551472	2	Planet Pinion Carrier	-

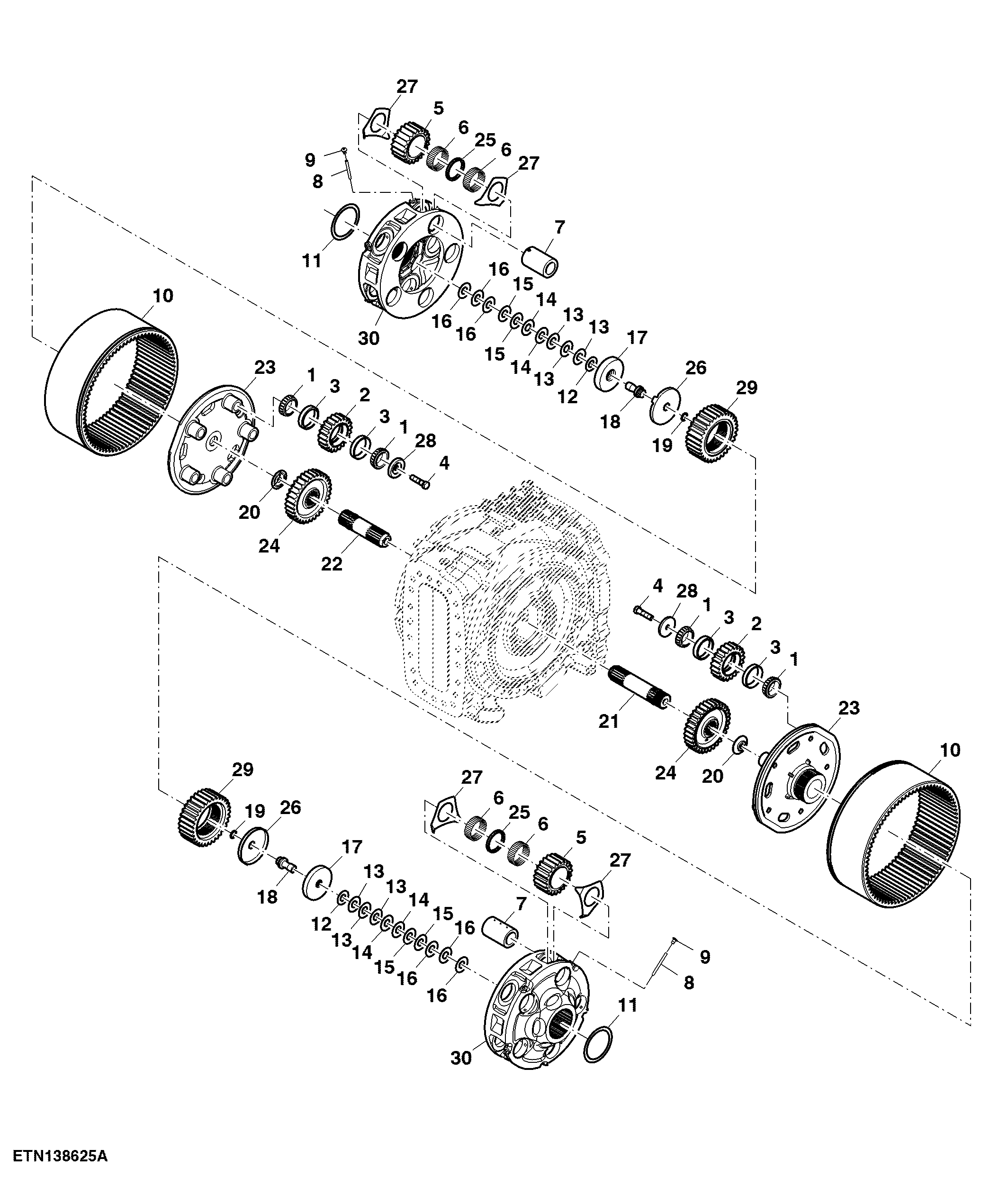

Front Axle, Final Drive, Double Reduction (056004 - )
