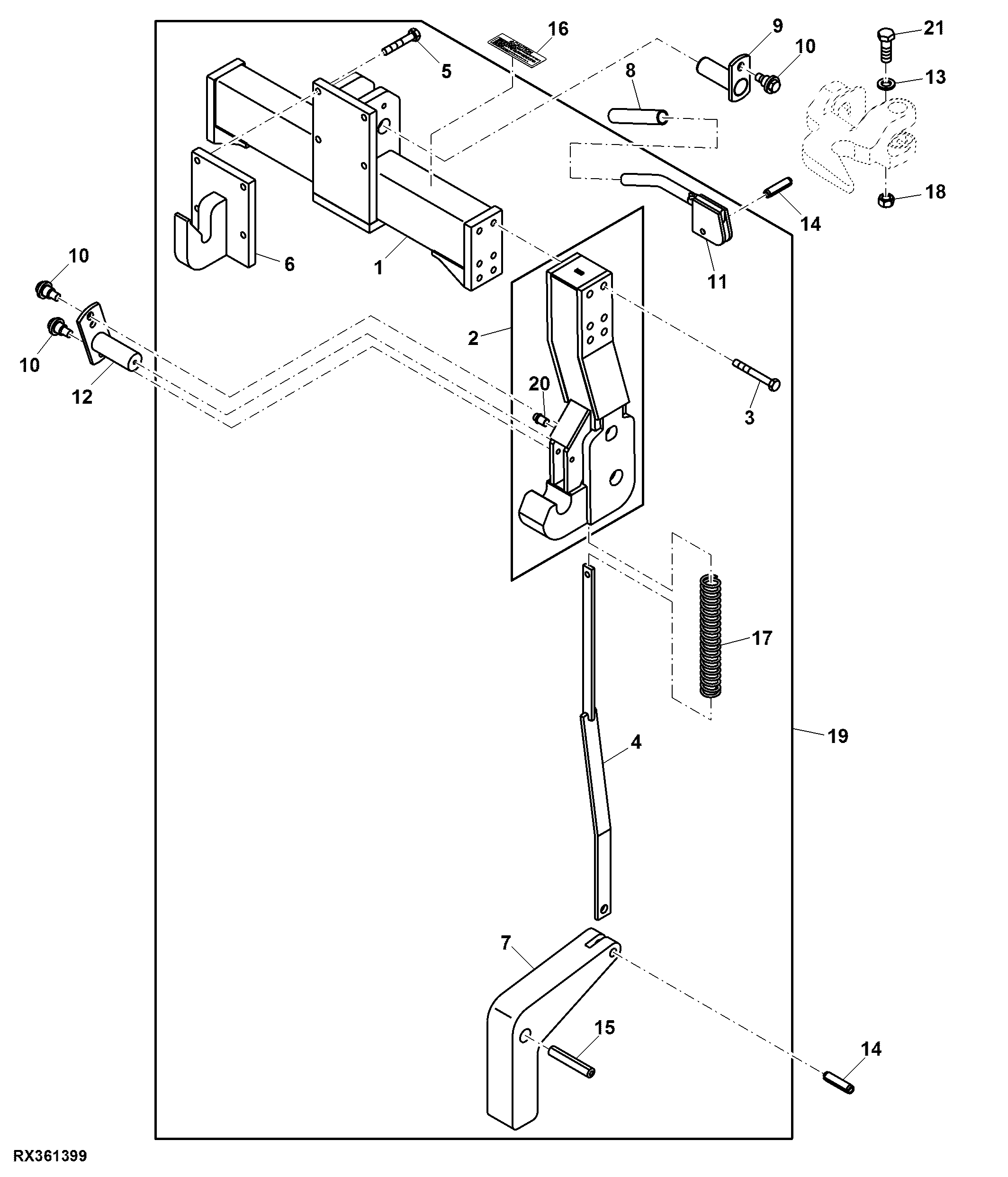

Implement Quick Coupler (Category 3, 4 and 5N)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE263255	1	Quick Coupler	-
2	RE337061	1	Quick Coupler	SUB FOR RE171756, RH
2	RE337058	1	Quick Coupler	SUB FOR RE171755, LH
3	19H3307	8	Cap Screw	3/4" X 6", USE WITH RE263254
3	19H3307	12	Cap Screw	3/4" X 6", USE WITH RE337043
4	RE54133	2	Linkage	-
5	19H3196	5	Cap Screw	(Category 3) 3/4" X 4"
5	19H3196	4	Cap Screw	(Category 4/5N) 3/4" X 4"
6	RE53792	1	Hook	(Category 3)
6	RE53791	1	Hook	(Category 4/5N)
7	R119897	2	Lock	-
8	W27358	2	Grip	USE WITH RE263254
9	RE592625	1	Pin	SUB FOR RE37198
10	AR78289	5	Cap Screw	-
11	RE588473	2	Handle	SUB FOR PT9281
12	RE33455	2	Pin	ORDER RE329226; USE WITH RE263254
12	RE329226	2	Pin	USE WITH RE337043
13	R52006	2	Washer	-
14	34H329	4	Spring Pin	5/16" X 1-1/4"
15	N137598	2	Spring Pin	-
16	R122428	1	Label	(English)
16	R120104	1	Label	(Spanish)
16	R120105	1	Label	(French)
16	R83534	1	Label	(Germany)
17	PT9284	2	Spring	-
18	R114125	2	Nut	M22
19	RE263254	1	Quick Coupler	(Category 4/5N) ORDER RE337043; ALSO ORDER RE329226
19	RE337043	1	Quick Coupler	(Category 4/5N)
20	R329375	2	Dowel Pin	-
21	19M9179	2	Cap Screw	M22 X 65

Implement Quick Coupler (Category 3, 4 and 5N)

Нет текстового описания
