Fuel Lines, W/ Water Separator, 13.5 L Engine

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE302643	1	Hose	Return to Cooler
2	R302644	1	Hose	Return from Cooler
3	RE302646	1	Hose	Supply from Separator
4	R302647	1	Hose	Supply to Separator
5	RE575968	1	Sediment Bowl	SUB FOR RE242329
6	R281523	1	Bowl	-
7	R281524	1	Ring	-
8	R281525	1	Drain Valve	ORDER R553405
9	R281527	1	Gasket	-
10	R281529	1	Cover	-
11	AH97280	1	Clip	-
12	T27523	2	Clamp	-
13	-	2	Part 13	CTL 952 mm, MF R289258
14	H216169	2	Breather	-
15	H217849	2	Fitting	-
16	R56101	4	Clip	-
17	R202160	3	Clamp	-
18	R184863	3	Hose Clamp	-
19	E53830	2	Clamp	-
20	19M7784	3	Screw	M10 X 20
21	H75541	2	Clamp	-
22	28H1495	1	Spacer	0.493" X 0.675" X 1"
23	19M7799	1	Screw	M8 X 45
24	R269763	1	Bracket	-
25	19M7786	5	Screw	M10 X 30
26	19M7868	2	Screw	M8 X 30
27	14M7298	2	Flange Nut	M8
28	RE287835	1	Valve	-
29	RE287839	1	Fitting	-
30	28H3385	2	Bushing	0.423" X 0.675" X 1/2"
31	19M8896	1	Screw	M10 X 140
32	AH77884	5	Clip	-
33	M84971	2	Nut	-
34	19M7866	2	Screw	M8 X 20
35	28H3453	1	Bushing	0.493" X 0.675" X 4"
36	R105388	2	Tie Band	-
37	R53080	1	Isolator	-
38	R44302	2	Tie Band	-
39	HXE21461	1	O-Ring	-
40	51M7097	1	O-Ring	18 X 2.500 mm
41	N378886	1	Fuel Filter	-
42	N378887	1	Gasket	-
43	R553405	1	Drain Valve	-

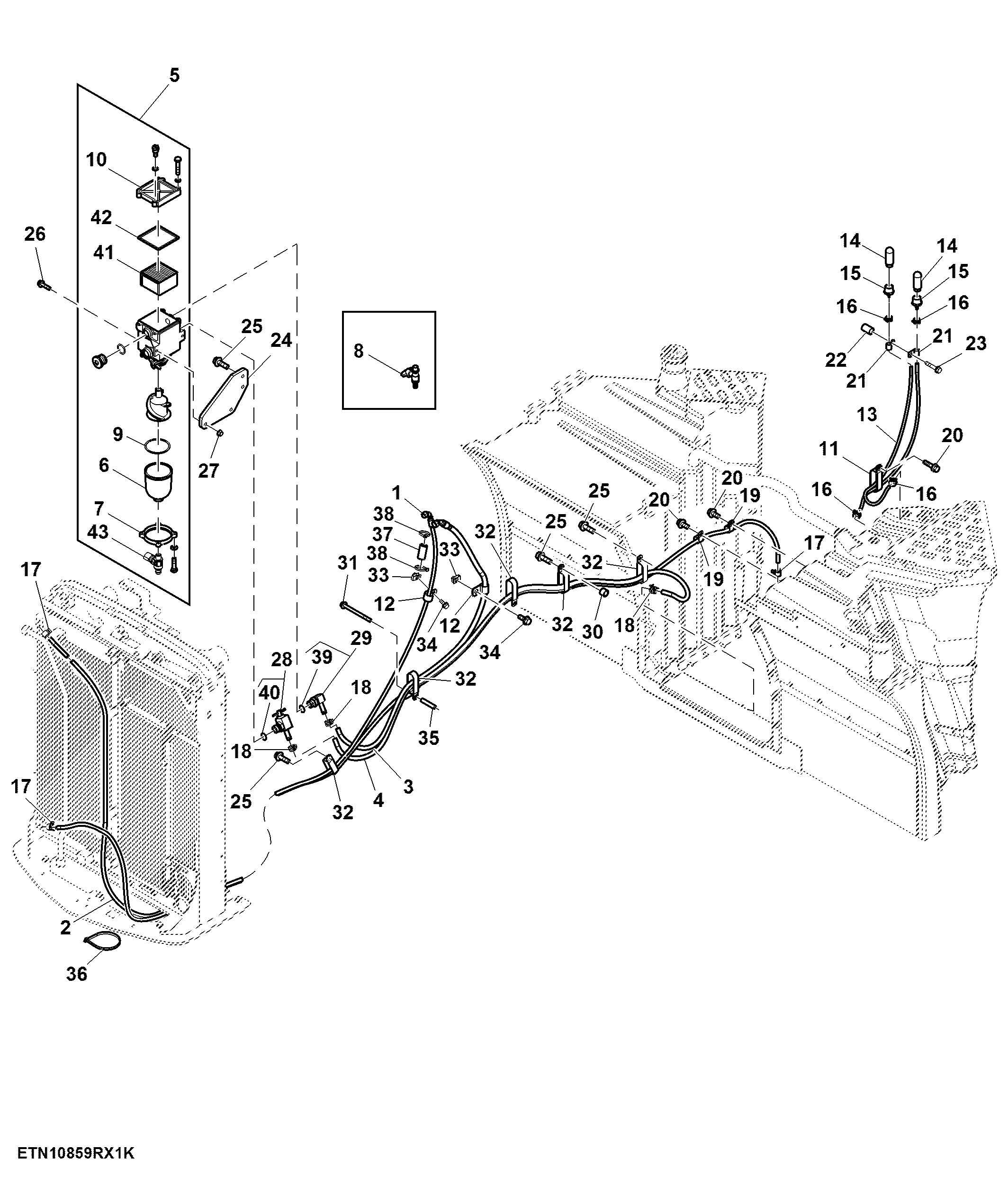

Fuel Lines, W/ Water Separator, 13.5 L Engine
