Открытый узел

Vertical Auger Lower Gear Case

Vertical Auger Lower Gear Case

Vertical Auger Lower Gear Case

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

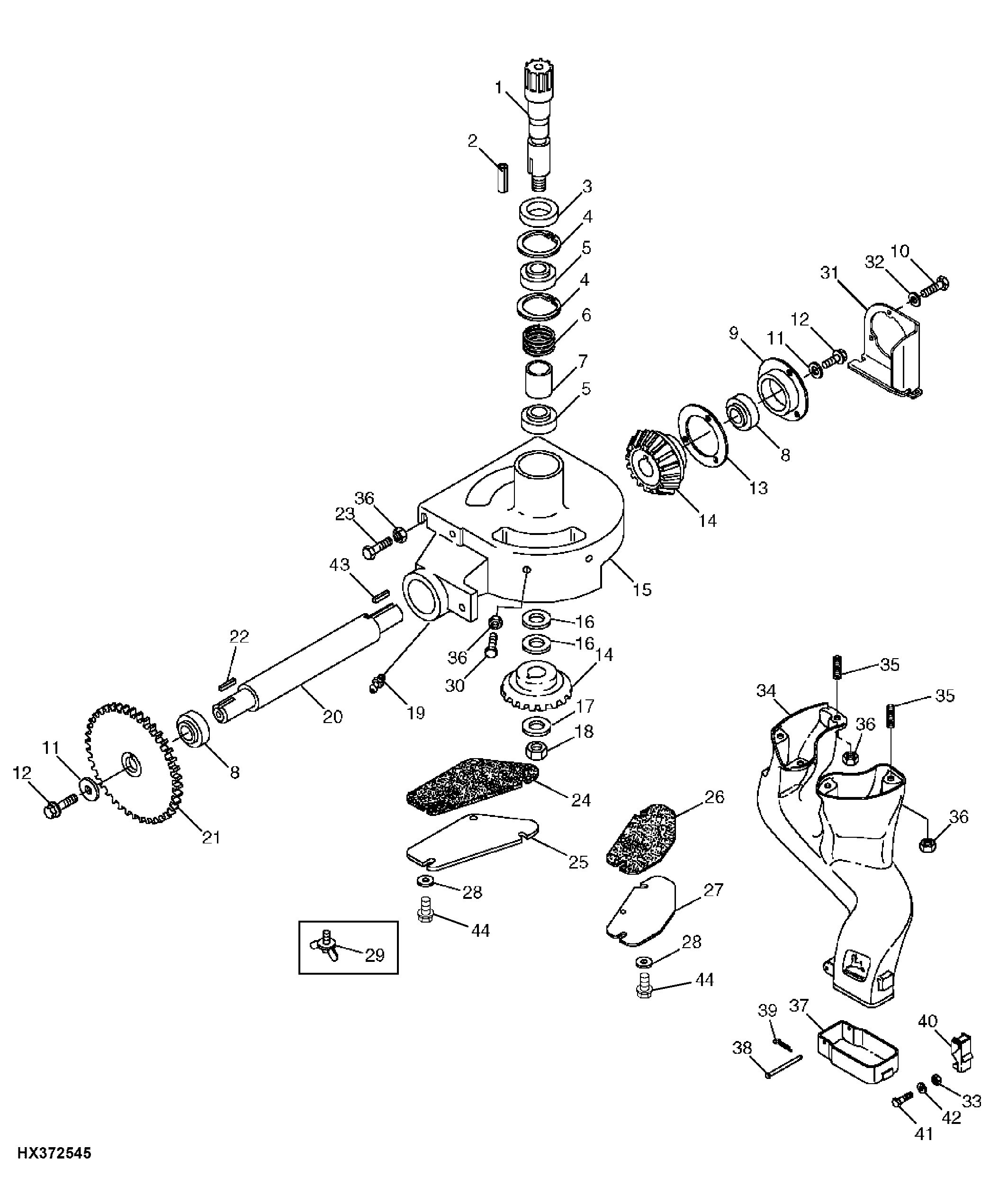

Vertical Auger Lower Gear Case

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H215085	1	Shaft	SUB FOR H96169; ALSO ORDER H149361
2	-	2	Part 2	CTL 32 mm, MF H64376
3	AH90963	1	Seal	-
4	N71921	2	Snap Ring	-
5	AH96585	2	Ball Bearing	-
6	H96267	1	Compression Spring	-
7	H96149	1	Bushing	-
8	JD8524	2	Ball Bearing	-
9	H113053	1	Bearing Housing W/O Bearing	-
10	19M7786	3	Screw	M10 X 30
11	H129716	2	Washer	-
12	19M7843	2	Screw	M16 X 35
13	AH138955	1	Shim Kit	Shim
14	H96294	2	Gear	Z =23
15	H130137	1	Housing	-
16	24H1533	2	Shim	-
17	24M7277	1	Washer	21 X 60 X 4 mm
18	H113238	1	Flange Nut	USE WITH H96169
18	H149361	1	Lock Nut	USE WITH H215085
19	JD7759	1	Lubrication Fitting	-
20	H129653	1	Shaft	-
21	AH125080	1	Drive Sprocket	Z = 46, Regular Speed
21	AH146352	1	Drive Sprocket	Z = 40, Slow Speed
22	-	1	Part 24	CTL 38 mm, MF H64376
23	19M7835	1	Screw	M10 X 35
24	H135192	1	Seal	Front
25	H136572	1	Cover	Front
26	H135193	1	Seal	Rear
27	H136573	1	Cover	Rear
28	24M7178	5	Washer	10.500 X 30 X 2.500 mm
29	21M7236	5	Wing Screw	M10 X 16
30	19M7786	8	Screw	M10 X 30
31	AH213670	1	Shield	SUB FOR H177230 OR AH211068
32	24M7239	3	Washer	10.700 X 21 X 2.500 mm
33	14M7196	4	Nut	M3
34	AH167433	1	Chute	ORDER BXE11316
35	22M7149	5	Set Screw	M10 X 30
36	14M7296	14	Flange Nut	M10
37	H173223	1	Cap	-
38	M112271	1	Pin Fastener	-
39	J16931	1	Pin	-
40	AH168300	1	Latch	-
41	21M7284	4	Screw	M3 X 16
42	24M7029	4	Shim	-
43	-	1	Part 45	CTL 31.75 mm, MF H64376
44	19M7783	5	Screw	M10 X 16
