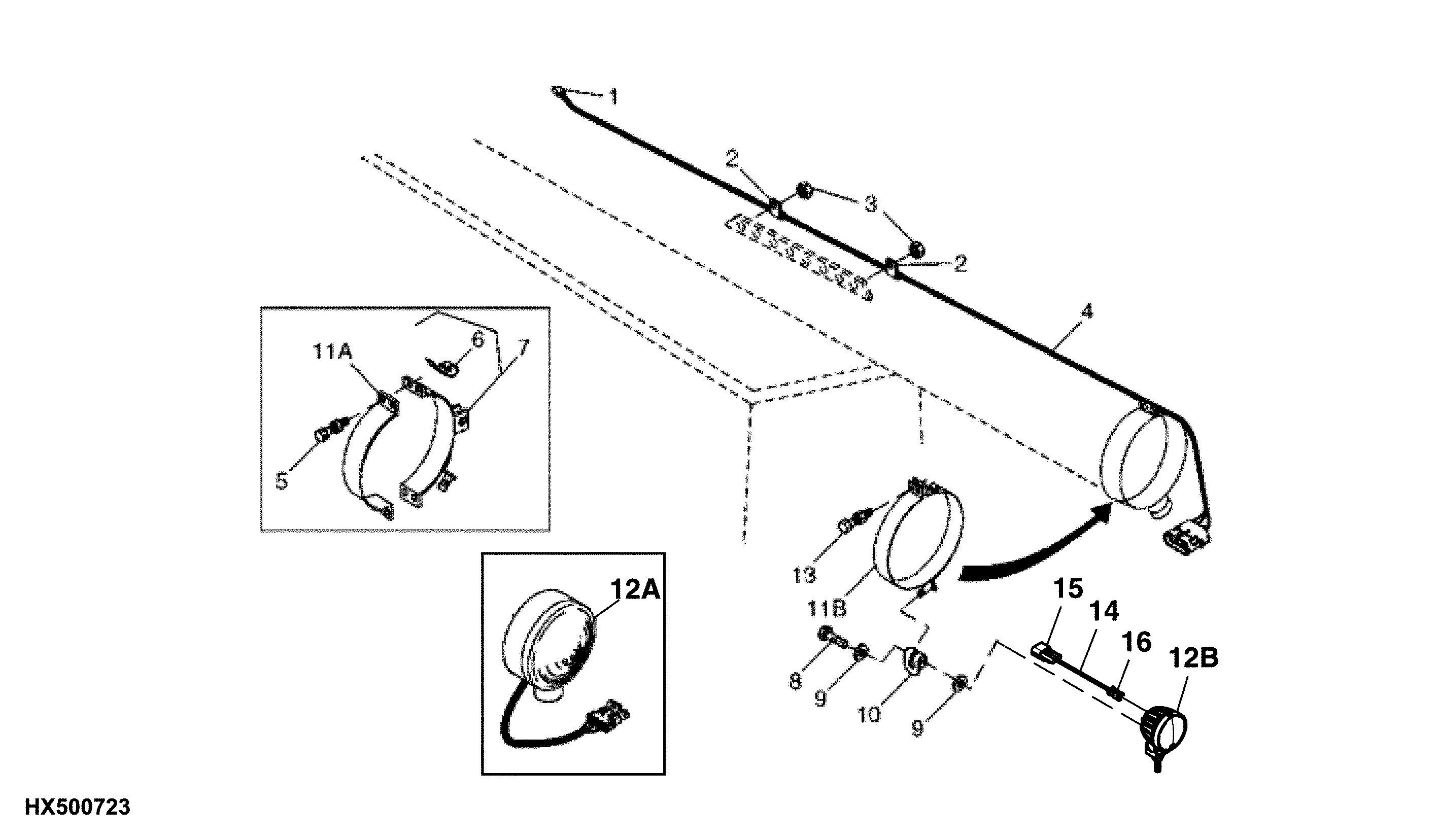

Unloading Auger Light And Wiring Harness

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R78060	1	Elec. Connector Terminal	-
1	R78063	1	Elec. Connector Seal	-
1	RE12363	1	Electrical Connector Assy	-
2	AH89557	2	Clip	-
3	14M7298	2	Flange Nut	M8
4	AH201175	1	Wiring Harness	5.2 M, Unloading Auger Lamp, Short
4	AH211703	1	Wiring Harness	6.1 M, Unloading Auger Lamp, Long SUB FOR AH160058 OR AH201176
5	19M7800	4	Screw	M8 X 50
5	14M7396	4	Lock Nut	M8
6	AH89557	1	Clip	-
7	AH126541	1	Clamp	-
8	19H2351	1	Cap Screw	1/2" X 1/2"
9	24M7180	2	Washer	13 X 37 X 3 mm
10	H145112	1	Clamp	SUB FOR R67377
13	19M8162	1	Screw	M10 X 40
13	14M7296	1	Flange Nut	M10
14	AXE84599	1	Wiring Harness	Jumper Harness, Service Light USE WITH CXT17293
15	57M7307	1	Electrical Connector Assy	-
15	57M7305	1	Elec. Connector Housing	-
15	57M7285	2	Elec. Connector Terminal	Cavity A, C
15	57M9219	2	Elec. Connector Seal	Cavity A, C
15	57M10772	1	Elec. Connector Cable Seal	Cavity B
16	57M8022	1	Elec.Connect Locking Device	-
16	57M8165	2	Elec. Connector Terminal	Cavity 1, 2
16	57M8639	1	Elec. Connector Housing	-
11A	H133178	1	Clamp	-
11B	AH208428	1	Clamp	-
12A	AH148210	1	Headlight	-
12B	CXT17293	1	Floodlamp	SUB FOR AH148210, ALSO ORDER AXE84599

Unloading Auger Light And Wiring Harness
