Открытый узел

STRAW CHOPPER DRIVES (REAR)

STRAW CHOPPER DRIVES (REAR)

STRAW CHOPPER DRIVES (REAR)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

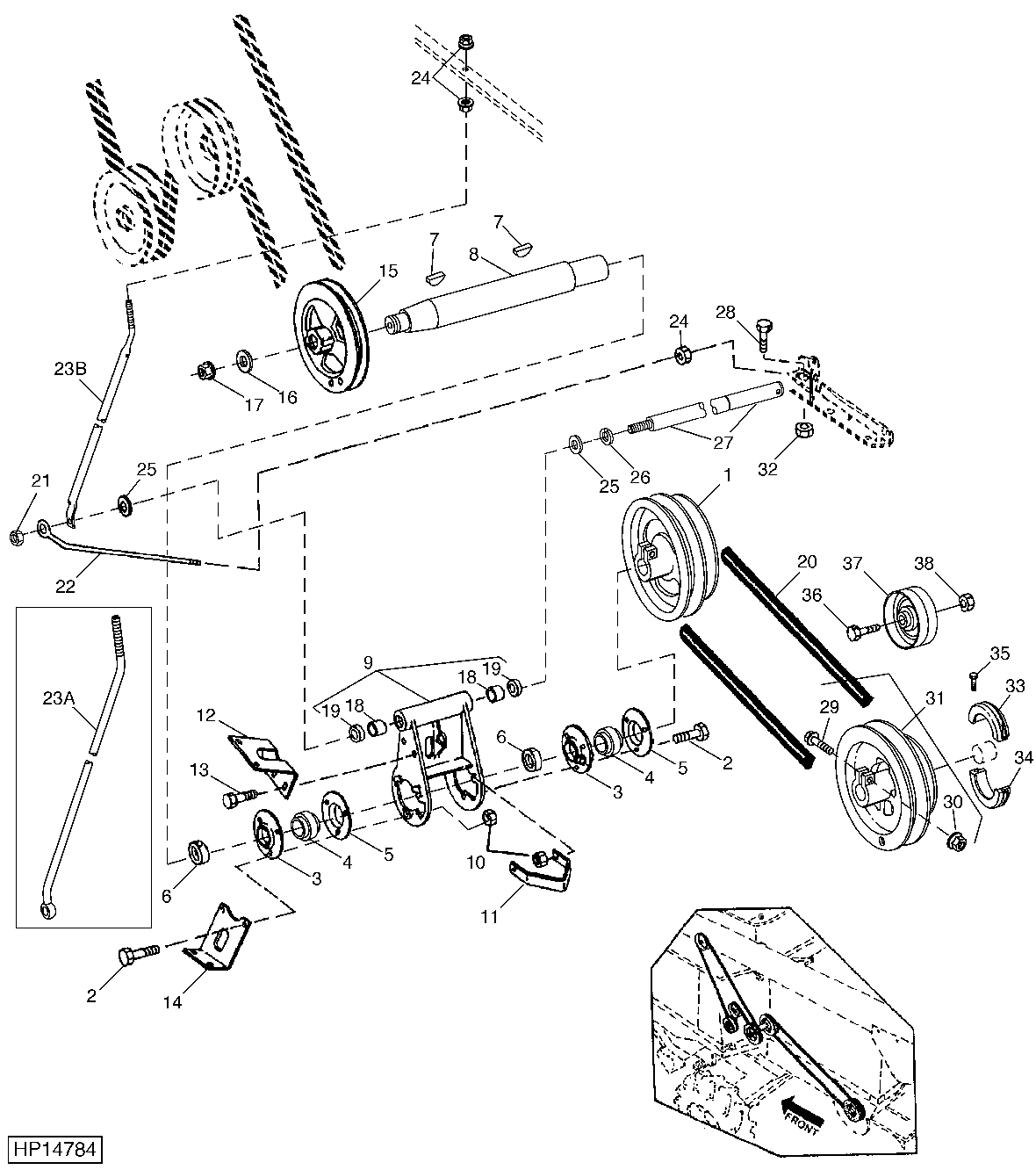

STRAW CHOPPER DRIVES (REAR)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH162528	1	Pulley	-
2	19M8162	6	Screw	M10 X 40
3	H135410	2	Pressed Flanged Housing	-
4	AH139296	2	Ball Bearing	-
5	AH163686	2	Pressed Flanged Housing	-
6	AH133191	2	Eccentric Locking Collar	-
7	26M6787	2	Shaft Key	10 X 32 mm
8	H169065	1	Jackshaft	-
8	H137570	1	Jackshaft	(FOR STRAW CHOPPER DRIVE WITH CHAFF SPREADER)
9	AH169220	1	Arm	(SUB FOR AH136126)
10	14M7276	2	Nut	M16
11	H129125	1	Strap	-
12	H132901	1	Bracket	-
13	19M7865	2	Screw	M8 X 16
14	H132976	1	Bracket	-
15	H157688	1	Pulley	-
15	AH127602	1	Pulley	USE WITH H137570 JACKSHAFT
16	24H1236	1	Washer	13/16" X 2" X 0.149"
17	14M7300	1	Flange Nut	M20
18	H171061	2	Bushing	(SUB FOR H99147)
19	AA5607R	2	Seal	-
20	H27433	1	V-Belt	BAILNG BELT
20	H101436	1	V-Belt	-
21	14M7589	1	Lock Nut	M16, (SUB FOR W39621)
22	H164755	1	Eyebolt	-
24	14M7291	3	Flange Nut	M16
25	24M7091	2	Washer	26 X 44 X 4 mm
26	P43363	1	Snap Ring	-
27	H164756	1	Rod	-
28	19M8292	1	Screw	M10 X 50
29	19M8292	1	Screw	M10 X 50
30	14M7296	1	Flange Nut	M10
31	AH162529	1	Pulley	STANDARD
31	AH119770	1	Pulley	DEEP GROOVE
32	14M7296	1	Flange Nut	M10
33	H104794	1	Actuator	-
34	H104793	1	Actuator	-
35	H168924	2	Screw	-
36	19M7815	1	Screw	M12 X 60
37	AH141762	1	Idler	-
38	N60415	1	SPACER	-
..	BH79577	1	Complete Goods/Ship. Bundle	STRAW CHOPPER DRIVES
23A	H170659	1	Eyebolt	-
23B	H176271	1	Brace	-
