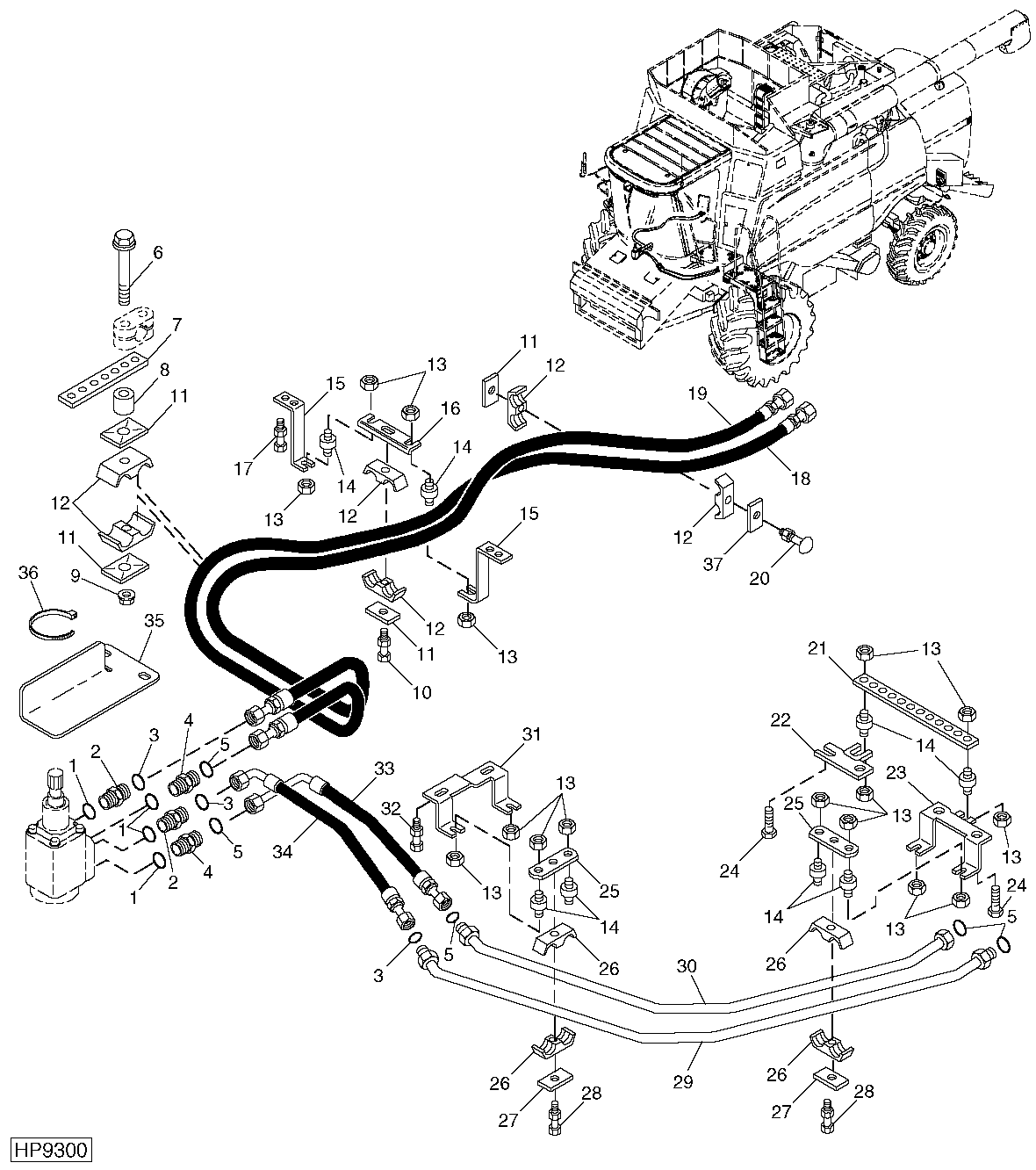

Steering Hoses and Lines, Front ( - 695100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26375	4	O-Ring	-
2	38H1161	2	Adapter Fitting	-
3	T77857	3	O-Ring	-
4	38H1317	2	Fitting	-
5	T77932	5	O-Ring	-
6	19M8006	1	Screw	M8 X 120
7	H134558	1	Strap	-
8	H133060	1	Sleeve	-
9	14M7298	1	Flange Nut	M8
10	19M7801	1	Screw	M8 X 60
10	14M7396	1	Lock Nut	M8
11	H112567	4	Plate	-
12	H135155	6	Clamp	-
13	N10217	16	Lock Nut	-
14	AH126657	8	Isolator	-
15	H135608	2	Bracket	-
16	H134470	1	Strap	-
17	19M7865	4	Screw	M8 X 16
17	14M7298	4	Flange Nut	M8
18	AH131546	1	Hydraulic Hose	-
19	AH131545	1	Hydraulic Hose	-
20	03M7224	1	Bolt	M8 X 65
20	14M7298	1	Flange Nut	M8
21	H134426	1	Strap	-
22	H134427	1	Bracket	-
23	H134424	1	Bracket	-
24	37M7058	4	Screw	M8 X 20
25	H134425	2	Strap	-
26	H120847	4	Clamp	-
27	H121168	2	Plate	-
28	19M8318	2	Screw	M8 X 45
28	14M7298	2	Flange Nut	M8
29	AH131382	1	Oil Line	(RETURN)
30	AH131381	1	Oil Line	(PRESSURE)
31	H135619	1	Bracket	-
32	19M7865	2	Screw	M8 X 16
32	14M7298	2	Flange Nut	M8
33	AH133161	1	Hydraulic Hose	-
34	AH133160	1	Hydraulic Hose	-
35	H216533	1	Bracket	(SUB FOR H171998)
36	R44302	1	Tie Band	-
37	24H1347	1	Washer	17/32" X 2" X 0.194"

Steering Hoses and Lines, Front ( - 695100)

Нет текстового описания
