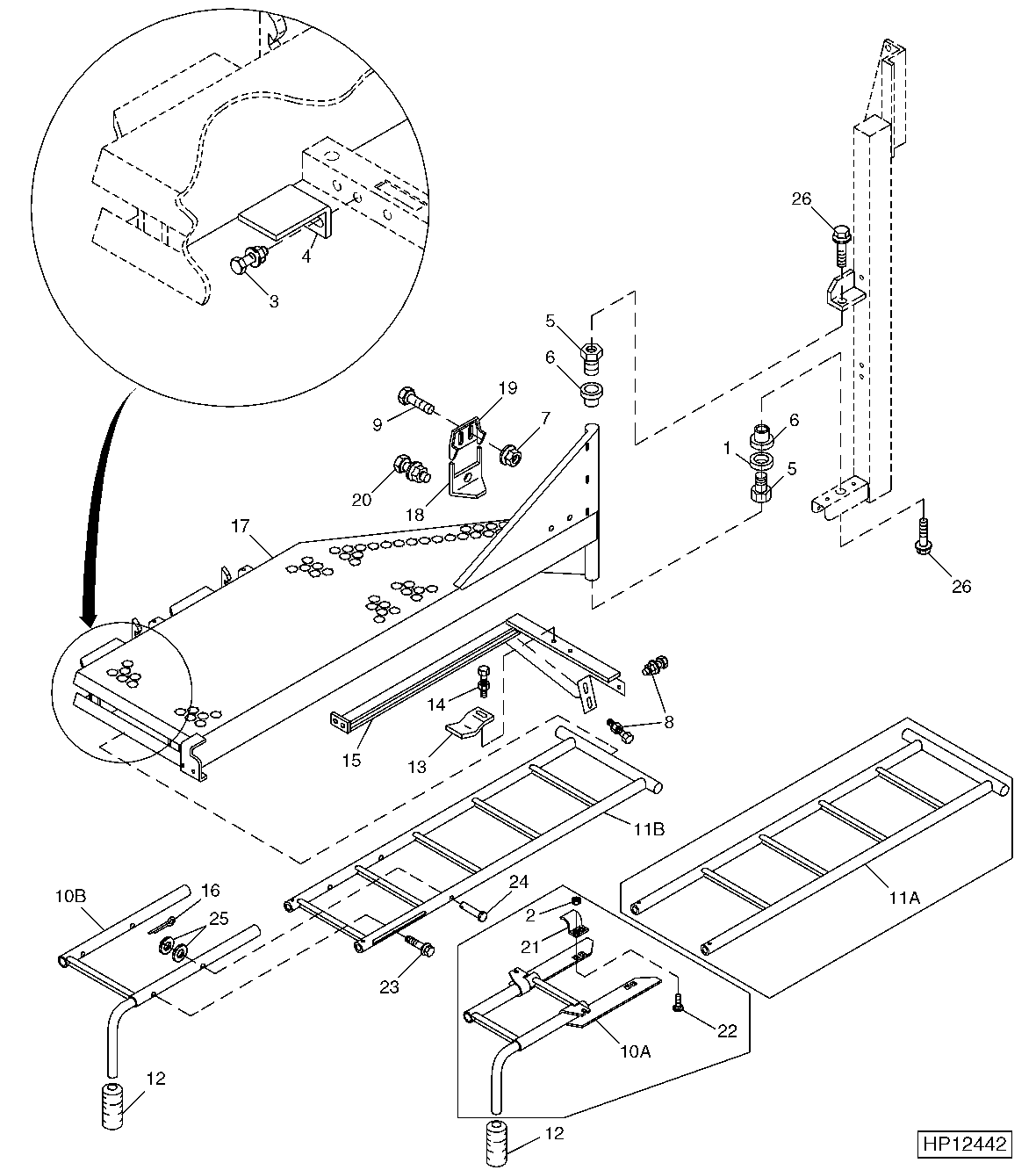

REAR LANDING AND LADDER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z39386	1	Washer	-
2	14M7396	4	Lock Nut	M8
3	19M7775	4	Screw	M6 X 16
3	14M7303	4	Flange Nut	M6
4	H167134	2	Angle	-
5	H119411	2	Pin	-
6	T40867	2	Bushing	-
7	14M7296	7	Flange Nut	M10
8	19M7865	4	Screw	M8 X 16
8	14M7298	4	Flange Nut	M8
9	03M7190	2	Bolt	M10 X 20
12	C3203E	1	Grip	-
13	H120082	1	Latch	-
14	19M7774	2	Screw	M6 X 12
14	14M7303	2	Flange Nut	M6
15	AH130193	1	Channel	-
16	11M7015	2	Cotter Pin	3.200 X 25 mm
17	AH160152	1	Ladder	-
17	AH208828	1	Ladder	(SUB FOR AH171004)
18	H142035	1	Catch	-
19	H133152	1	Bracket	-
20	03M7190	2	Bolt	M10 X 20
20	24M7178	2	Washer	10.500 X 30 X 2.500 mm
20	14M7296	2	Flange Nut	M10
21	H167133	2	Bracket	-
22	03M7184	4	Bolt	M8 X 20
23	37M7058	2	Screw	M8 X 20
24	45M7042	2	Pin Fastener	12 X 50 mm
25	24M7044	4	Washer	13 X 20 X 2 mm
26	19M7851	2	Screw	M20 X 60
10A	AH160432	1	Ladder	-
10B	AH163756	1	Ladder	-
11A	AH140111	1	Ladder	-
11B	AH163755	1	Ladder	-
