Открытый узел

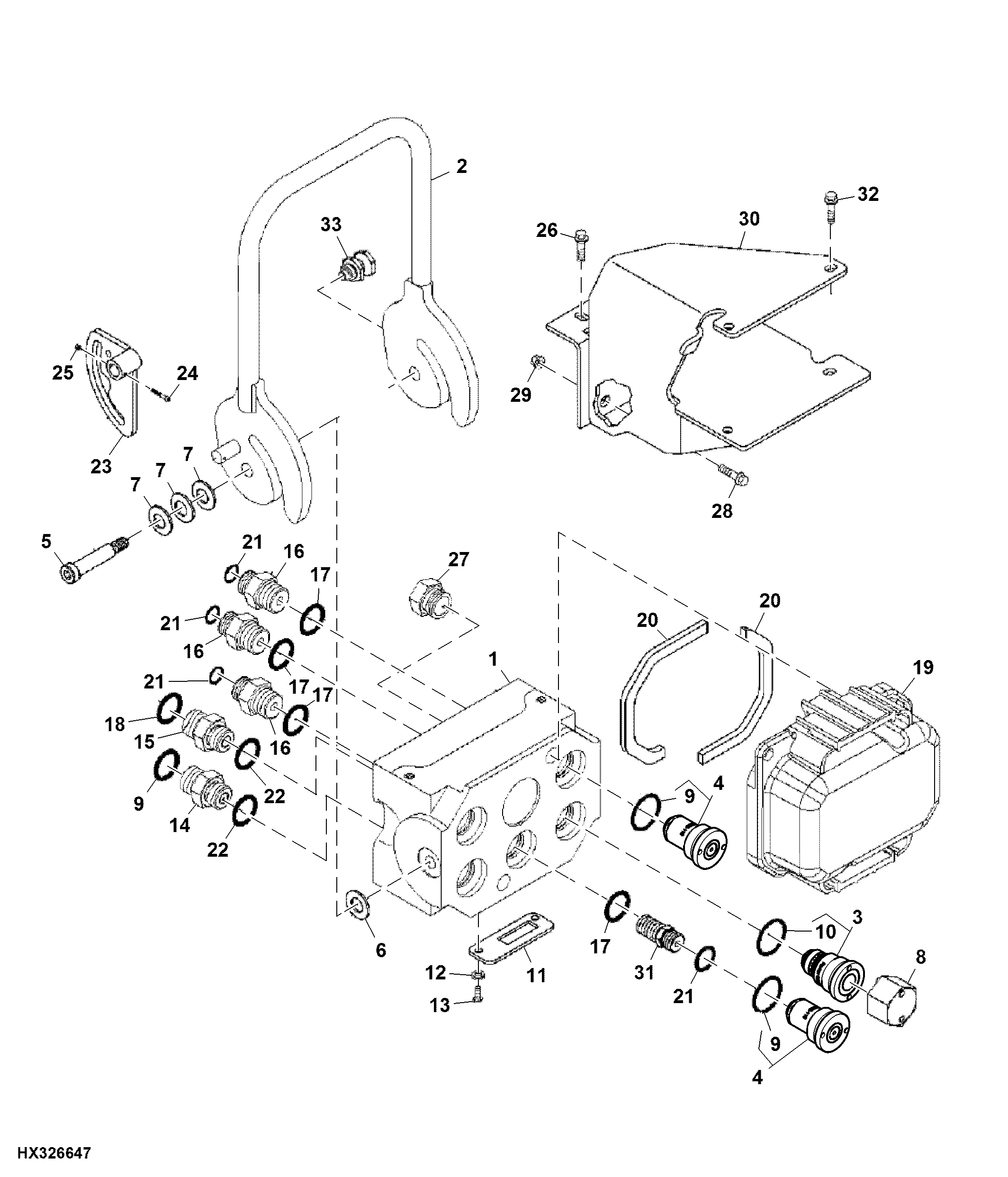

Multicoupler, Single Point Retrofit Conversion

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H221683	1	Valve	(A) SUB FOR H201426
2	AH226463	1	Lever	(A) SUB FOR AH208092 OR AH216320
3	AXE60983	3	Hydr. Quick Coupler Socket	SUB FOR AXE49949 OR AH225671
3	AXE67698	3	Seal Kit	-
4	AXE60984	2	Hydr. Quick Coupler Socket	SUB FOR AXE21789 OR AH225670
5	H202073	2	Bolt	(A)
6	H202861	2	Washer	(A)
7	H202862	6	Spring Washer	(A)
8	AH201808	1	Special Service Tool	(A)
9	T77932	2	O-Ring	(A)
10	T76938	3	O-Ring	-
11	H203015	2	Plate	-
12	12H314	4	Lock Washer	0.138"
13	21H1308	4	Screw	0.138" X 3/8"
14	38H1162	1	Adapter Fitting	(A)
15	38H1174	1	Adapter Fitting	(A)
16	AH208827	3	Orifice	(A)
17	R26375	4	O-Ring	(A)
18	T77857	1	O-Ring	(A)
19	H201368	1	Cover	(A)
20	H202240	2	Seal	(A)
21	T77613	4	O-Ring	(A)
22	R26906	2	O-Ring	(A)
23	AH208638	1	Plate	(A)
24	19M9326	1	Screw	(A)
25	14M7264	1	Lock Nut	M4, (A)
26	37M7092	2	Screw	M8 X 16, (A)
27	38H1147	1	Fitting Plug	(A)
28	19M7784	2	Screw	M10 X 20, (A)
29	14M7296	2	Flange Nut	M10, (A)
30	AH206278	1	Support	(A)
31	AH121643	1	Orifice	-
32	19M7865	4	Screw	M8 X 16, (A)
33	AH216321	1	Spring Locking Pin	-
34	T77858	3	O-Ring	(A)

Multicoupler, Single Point Retrofit Conversion
