Открытый узел

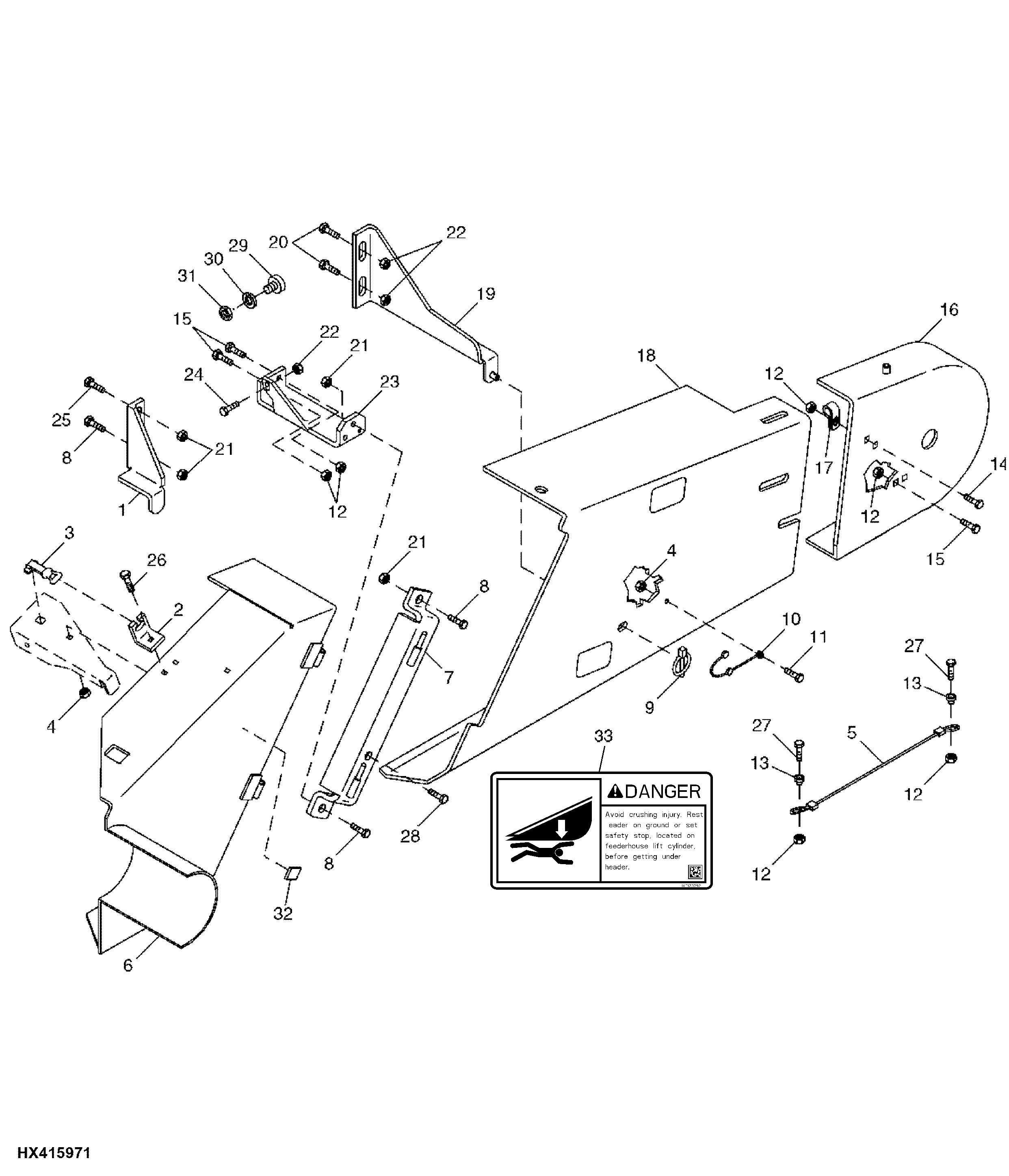

Left Hand Drive Shield Without Airflow

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H167451	1	Support	-
2	H141549	1	Angle	-
3	A44990	1	Latch	-
4	14M7303	2	Flange Nut	M6
5	AH134121	1	Cable	-
6	AH161063	1	Shield	-
7	AH160798	1	Support	-
8	19M7788	3	Screw	M12 X 25
9	M72598	1	Quick Lock Pin	-
10	H167815	1	Strap	-
11	21M7246	1	Screw	M6 X 16
12	14M7298	4	Flange Nut	M8
13	M93425	2	Spacer	-
14	03M7185	1	Bolt	M8 X 25
15	03M7184	3	Bolt	M8 X 20
16	AH162340	1	Shield	-
17	R46414	1	Clamp	-
18	H167655	1	Shield	-
19	AH160799	1	Support	-
20	03M7190	2	Bolt	M10 X 20
21	14M7299	4	Flange Nut	M12
22	14M7296	3	Flange Nut	M10
23	H162401	1	Bracket	-
24	19M7785	1	Screw	M10 X 25
25	19M7789	1	Screw	M12 X 30
26	03M7251	1	Bolt	M6 X 12
27	21M7125	2	SCREW	M8 X 25
28	37M7089	1	Screw	M6 X 12
29	57M7766	1	Elec. Connector Terminal	-
30	57M7765	1	Lock Washer	-
31	E73240	1	Nut	-
32	H119187	1	Pad	-
33	HXE123792	1	Label	Danger, Header

Left Hand Drive Shield Without Airflow

Нет текстового описания
