Открытый узел

Header Lift Hydraulic Lines And Hoses ( - 695100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26375	5	O-Ring	-
2	38H1161	3	Adapter Fitting	-
3	T77857	11	O-Ring	-
4	AH121605	2	Hydraulic Hose	-
5	H117937	4	Clamp	-
6	03M7189	4	Bolt	M8 X 45
6	14M7298	4	Flange Nut	M8
7	AH131378	1	Oil Line	-
8	03M7280	4	Bolt	M6 X 45
8	14M7303	4	Flange Nut	M6
9	H116706	4	Clamp	-
10	03M7184	4	Bolt	M8 X 20
10	14M7396	4	Lock Nut	M8
11	H121168	2	Plate	-
12	H135156	4	Clamp	-
13	AH130113	1	Oil Line	-
14	38H1206	1	Tee Fitting	-
15	19M8317	1	Screw	M8 X 40
15	14M7298	1	Flange Nut	M8
16	H135974	1	Bracket	-
17	19M8318	1	Screw	M8 X 45
17	14M7298	1	Flange Nut	M8
18	AH131576	1	Oil Line	-
19	H131115	1	Bracket	-
20	38H1017	1	Tee Fitting	-
21	AH128727	1	Oil Line	-
22	38H1173	1	Adapter Fitting	-
23	R26448	1	O-Ring	-
24	AH206339	1	Solenoid Valve	(SUB FOR AH125910)
25	38H1068	1	Adapter Fitting	-

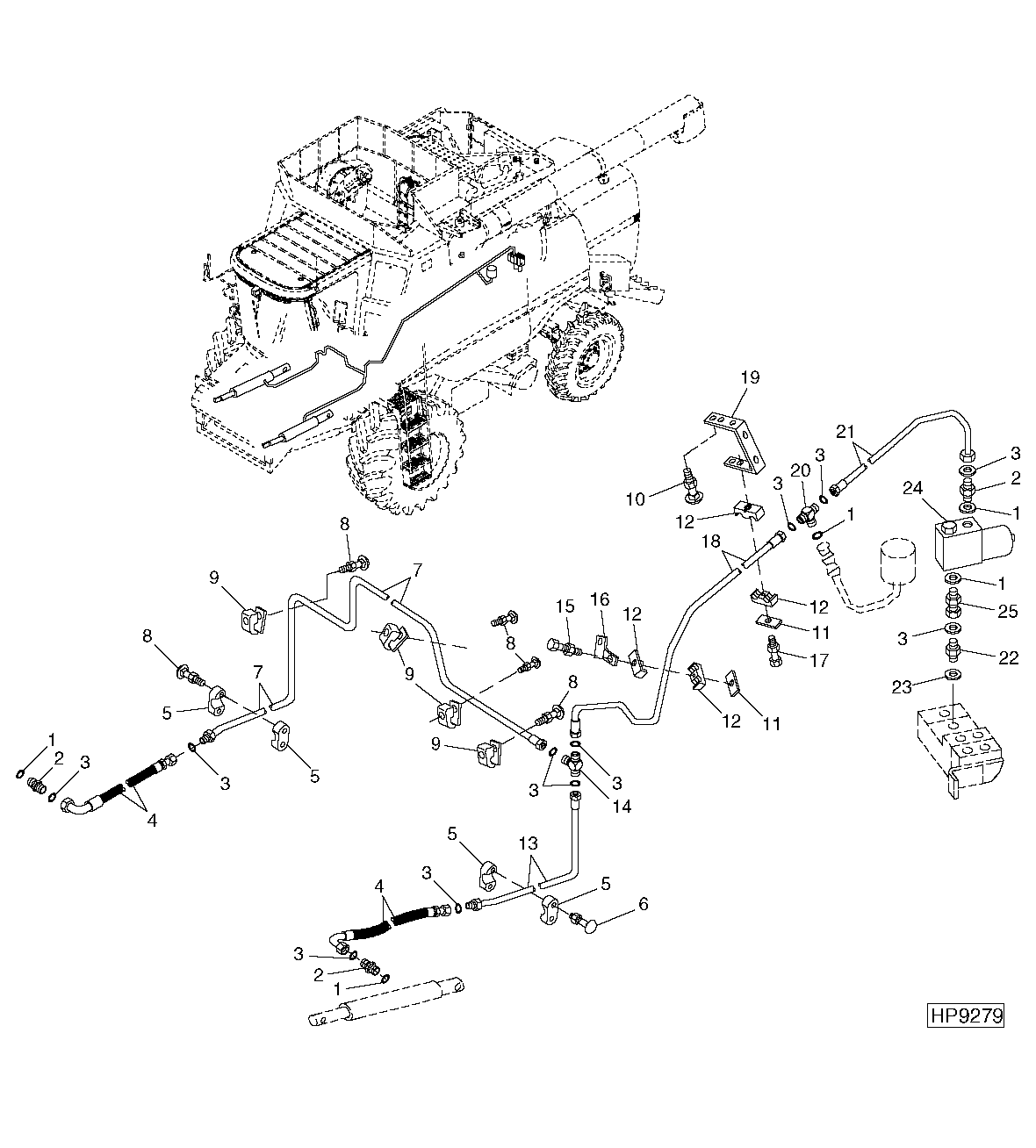

Header Lift Hydraulic Lines And Hoses ( - 695100)

Нет текстового описания
