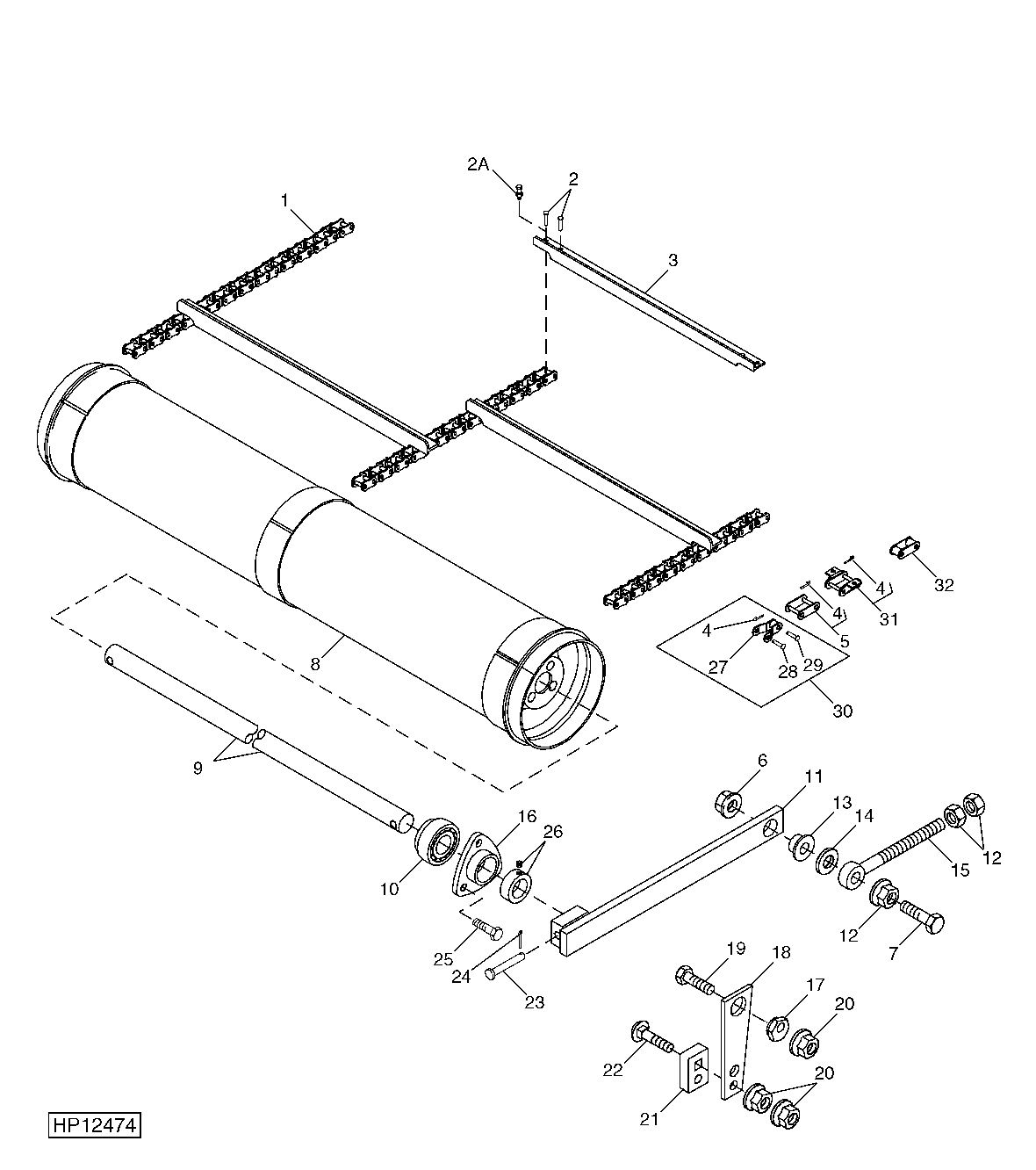

FEEDER CONVEYOR IDLER SHAFT, DRUM AND CHAIN

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH207777	1	Conveyor	(SUB FOR AH138187)
2	16H1083	136	Rivet	5/16" X 5/8"
3	H206436	34	Slat	(SUB FOR H134002)
4	H84026	1	Hook	-
5	AH137630	1	Chain Link	COUPLER
6	14M7589	2	Lock Nut	M16, (SUB FOR W39621)
7	19M7399	2	CAP SCREW	M16 X 85
8	AH142394	1	Drum	-
9	H123734	1	Shaft	-
10	JD8552	2	Ball Bearing	-
11	AH126091	2	Arm	-
12	14M7291	6	Flange Nut	M16
13	H131087	2	Bushing	-
14	24H1368	2	Washer	21/32" X 1-5/16" X 0.090"
15	N5044DN	2	EYEBOLT	-
15	H131088	2	Eyebolt	-
16	H138753	2	Housing	-
17	H97322	2	Cam	-
18	H84942	2	Plate	-
19	H139098	2	Bolt	-
20	14M7299	6	Flange Nut	M12
21	H144201	2	Adjusting Strap	-
22	H154331	2	Bolt	-
23	45M7040	2	Pin Fastener	10 X 60 mm
24	11M7059	2	Cotter Pin	3.200 X 20 mm
25	19M7790	6	Screw	M12 X 35
26	JD8551	2	Eccentric Locking Collar	-
27	-	1	Part 30	(ORDER AH137631)
28	-	1	Part 31	(ORDER AH137631)
29	-	1	Part 32	(ORDER AH137631)
30	AH137631	1	Chain Link	OFFSET
31	AH158328	1	Link	ATTACHMENT
32	AH158635	1	Chain Link	ROLLER
2A	19M7139	136	Cap Screw	M8 X 20
2A	14M7166	136	Lock Nut	M8

FEEDER CONVEYOR IDLER SHAFT, DRUM AND CHAIN
