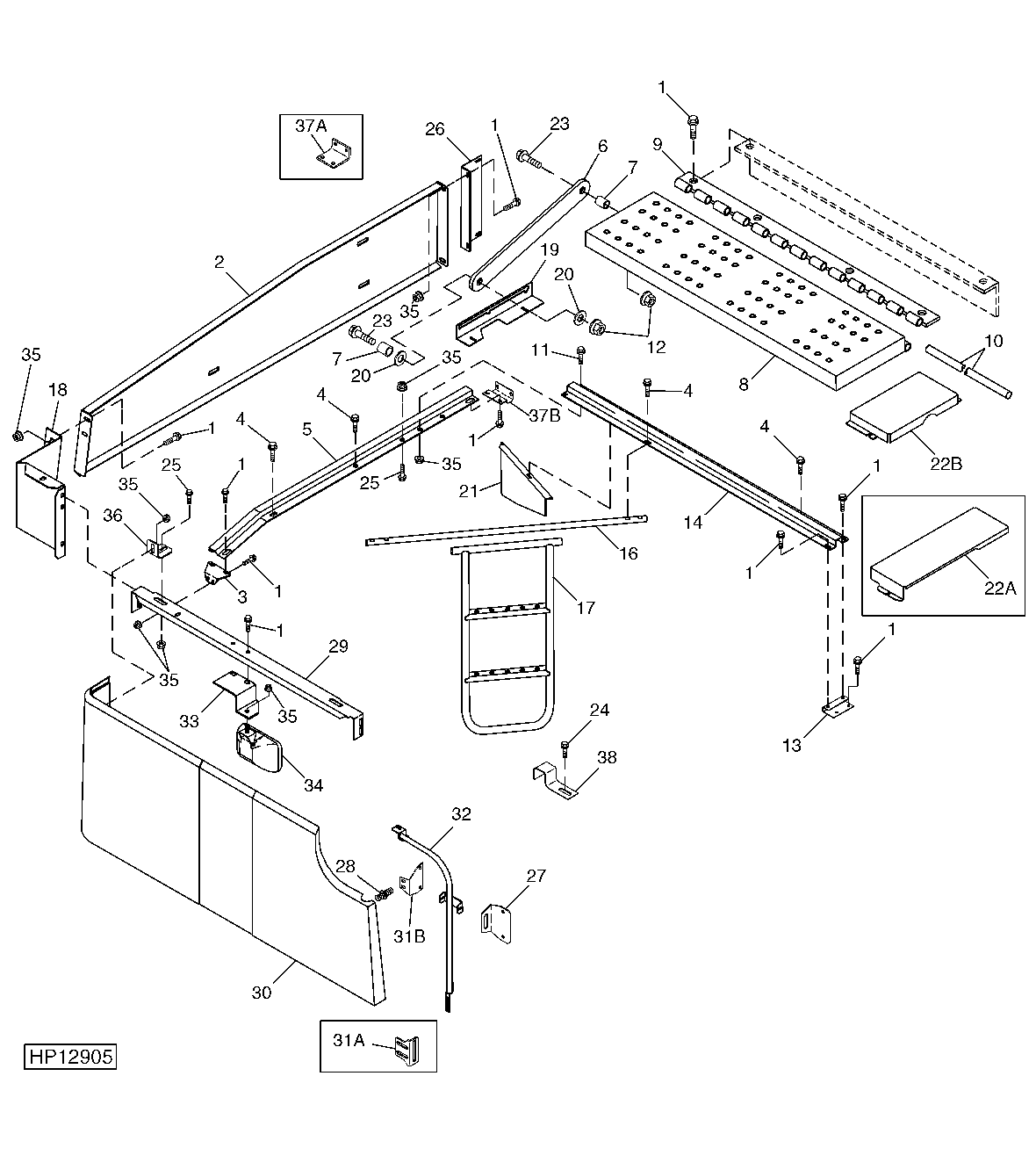

ENGINE COMPARTMENT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	1	Flange Nut	M8
1	19M7865	1	Screw	M8 X 16
2	H175470	1	Panel	-
2	H167092	1	Panel	-
3	H161524	1	Angle	-
4	19M8290	4	Screw	M6 X 35
5	AH159205	1	Channel	-
5	AH202303	1	Channel	-
6	H168984	1	Strap	-
7	28H3381	2	Spacer	0.493" X 0.675" X 5/8"
8	AH203010	1	Door	(SUB FOR AH136455, AH174387 OR AH208395)
9	H204048	1	Hinge	-
10	H134930	1	Pin	(CUT FROM H99599)
11	03M7183	1	Bolt	M8 X 16
12	14M7396	1	Lock Nut	M8
13	H203330	1	Support	-
14	AH160640	1	Channel	-
14	AH202669	1	Channel	-
15	H141836	2	Bushing	-
16	H135147	1	Tube	-
16	H177756	1	Structural Tube	-
17	AH155975	1	Ladder	-
18	H158443	1	Bracket	-
19	H168985	1	Plate	-
20	H158845	2	Washer	-
21	H135610	1	Deflector	-
23	H140715	2	Bolt	-
24	21M7476	1	Wing Screw	M8 X 30
25	19M7866	4	Screw	M8 X 20
26	H167091	1	Angle	-
26	H174500	1	Angle	-
27	H178576	1	Angle	(SUB FOR H167006)
28	H169900	4	Stud	-
29	H175099	1	Channel	(SUB FOR H158423 OR H172665)
30	AH151783	1	Panel	-
32	AH173239	1	Handrail	(SUB FOR AH151143 OR AH166969)
33	H173644	1	Bracket	(SUB FOR H166834)
34	AH168385	1	Lamp	(SUB FOR AH163668)
34	AH166909	1	Bulb	-
35	14M7298	1	Flange Nut	M8
36	H172664	2	Angle	(SUB FOR H169989)
38	H167171	1	Retainer	-
..	TY25074	1	Fiberglass Repair Kit	-
22A	H167164	1	Cover	-
22B	H178196	1	Cover	-
31A	H178579	1	Angle	-
31B	H178824	1	Angle	-
37A	H164218	1	Angle	-
37B	H206328	1	Bracket	(SUB FOR H203955)
