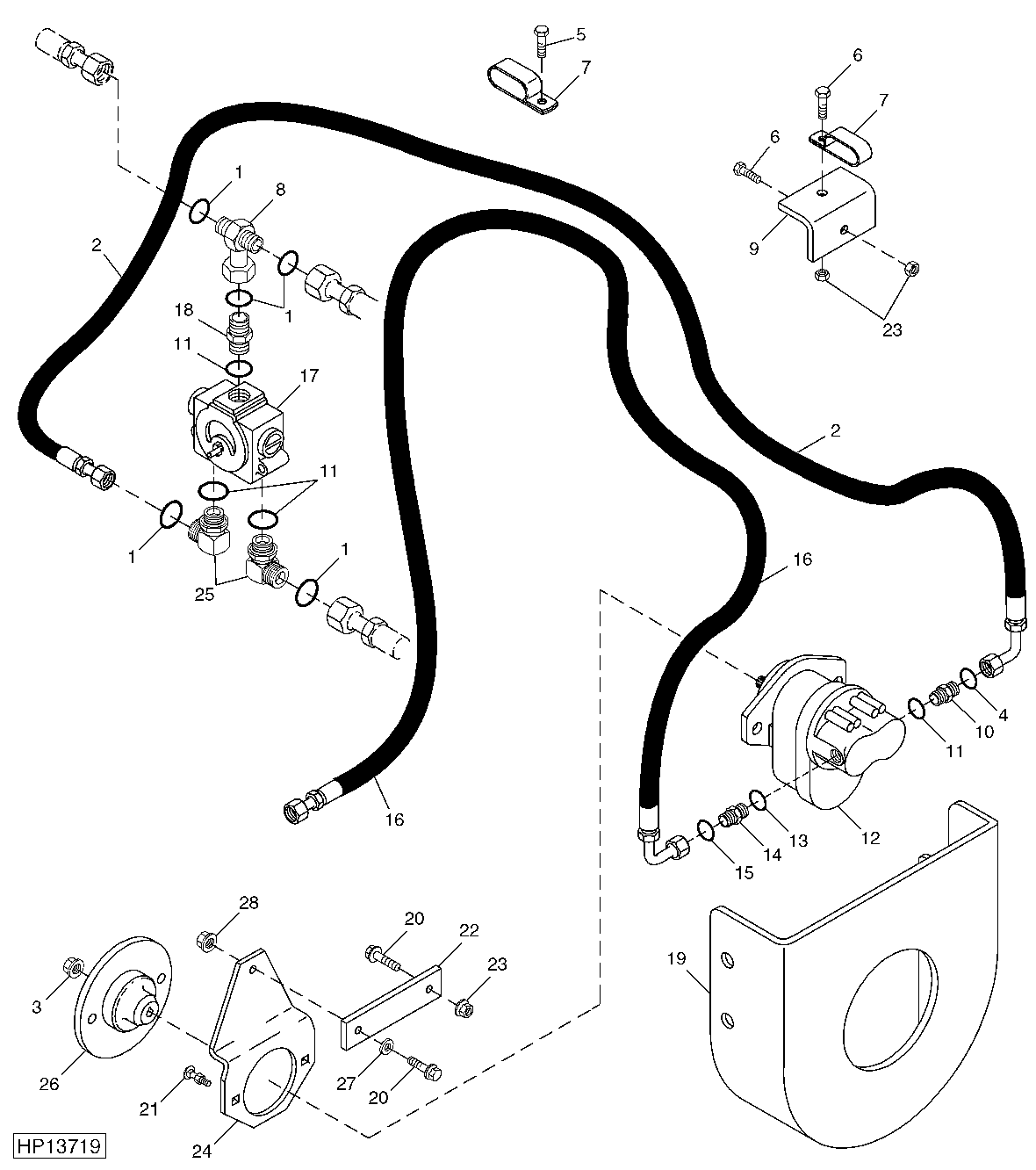

Chaff Spreader, Hoses, Valve And Pump (695101 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77932	5	O-Ring	-
2	AH169432	1	Hydraulic Hose	-
3	E59406	1	Nut	-
4	T77857	2	O-Ring	-
5	19M7784	1	Screw	M10 X 20
6	19M7868	2	Screw	M8 X 30
7	T126299	2	Clamp	-
8	38H1040	1	Tee Fitting	-
9	H179236	1	Bracket	-
10	38H1174	1	Adapter Fitting	-
11	R26906	4	O-Ring	-
12	AH226238	1	Hydraulic Pump	(SUB FOR AH131178 OR AH128573)
13	R29936	1	O-Ring	-
14	38H1194	1	Adapter Fitting	-
15	T77858	2	O-Ring	-
16	AH170537	1	Hydraulic Hose	-
17	AH140902	1	Check Valve	-
18	38H1162	1	Adapter Fitting	-
19	H137603	1	Shield	-
20	19M7868	2	Screw	M8 X 30
21	03M7186	2	Bolt	M8 X 30
21	14M7396	2	Lock Nut	M8
22	H78340	1	Isolator	-
23	14M7298	2	Flange Nut	M8
24	H137602	1	Arm	-
25	38H1006	2	Elbow Fitting	-
26	H157247	1	Hub	-
27	24M7207	1	Washer	8.400 X 24 X 2 mm
28	14M7396	1	Lock Nut	M8

Chaff Spreader, Hoses, Valve And Pump (695101 - )
