Открытый узел

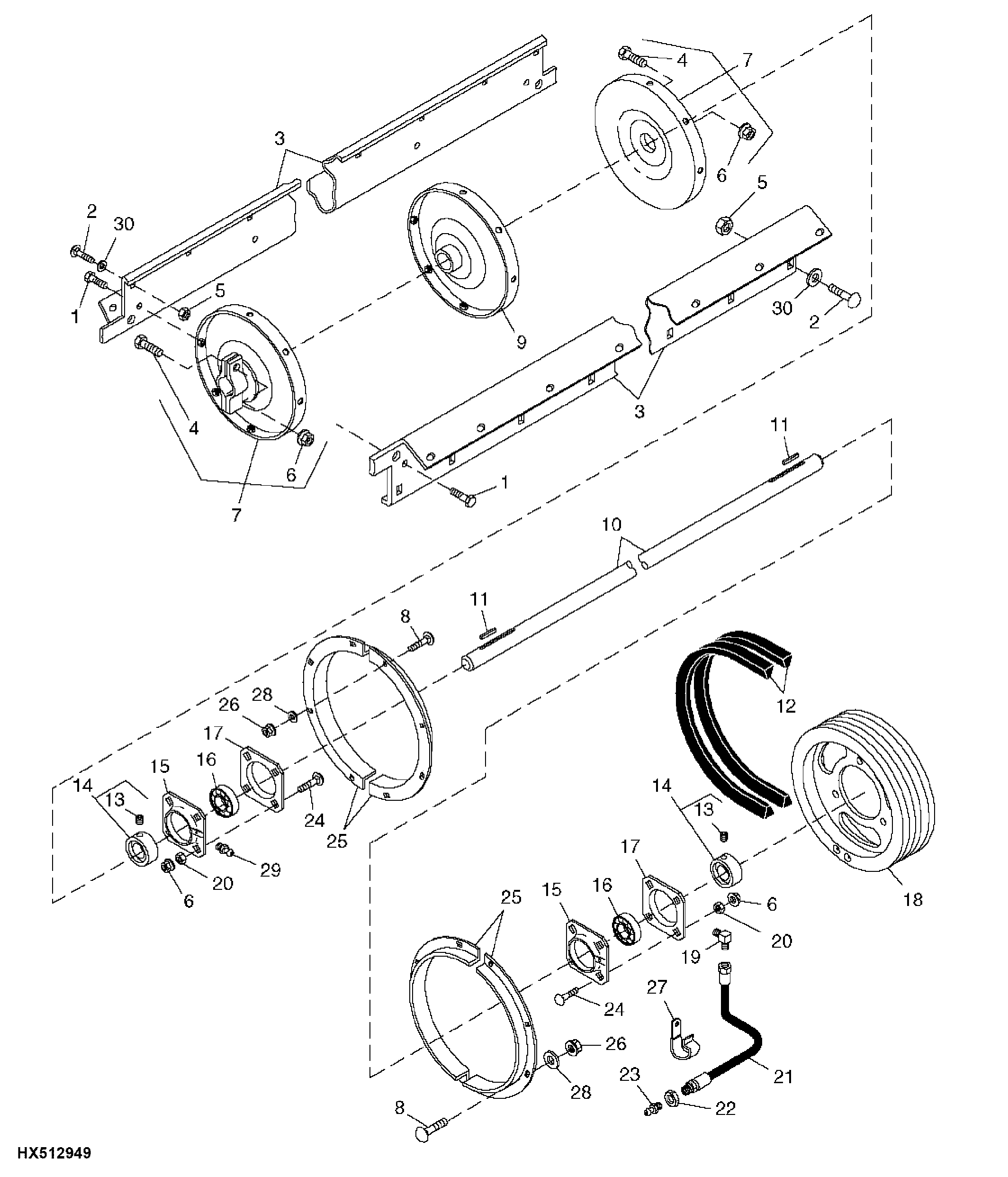

Beater, Shaft and Drive Belt

Beater, Shaft and Drive Belt

Beater, Shaft and Drive Belt

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Beater, Shaft and Drive Belt

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7784	32	Screw	M10 X 20
2	03M7190	58	Bolt	M10 X 20
3	H147789	8	Blade	-
4	03M7201	1	Bolt	M12 X 45
5	14M7296	1	Flange Nut	M10
6	14M7299	8	Flange Nut	M12
7	AH128360	2	Beater Head	-
8	03M7185	24	Bolt	M8 X 25
9	AH128361	1	Beater Head	-
10	H126941	1	Shaft	-
11	49M4121	2	Shaft Key	10 X 8 X 50 mm
12	AH139436	1	Belt Set	For 100 Percent Beater Drive
12	AH163931	1	V-Belt	For 75 Percent Beater Drive
13	22H979	2	Set Screw	3/8" X 3/8"
14	JD9201	2	Eccentric Locking Collar	-
15	H113626	2	Pressed Flanged Housing	-
16	JD9434	2	Ball Bearing	-
17	H113625	2	Pressed Flanged Housing	-
18	H135850	1	Pulley	-
19	JD7845	2	Elbow Fitting	-
20	H143731	8	Push Nut	-
21	AH121009	2	Hose	-
22	E12379	2	Nut	-
23	JD7759	2	Lubrication Fitting	LH
24	03M7198	8	Bolt	M12 X 30
25	H130572	4	Seal	-
26	14M7298	24	Flange Nut	M8
27	AH89557	1	Clip	-
28	24M7207	16	Washer	8.400 X 24 X 2 mm
29	JD7788	1	Lubrication Fitting	RH
30	24H1305	14	Washer	13/32" X 13/16" X 0.065"
