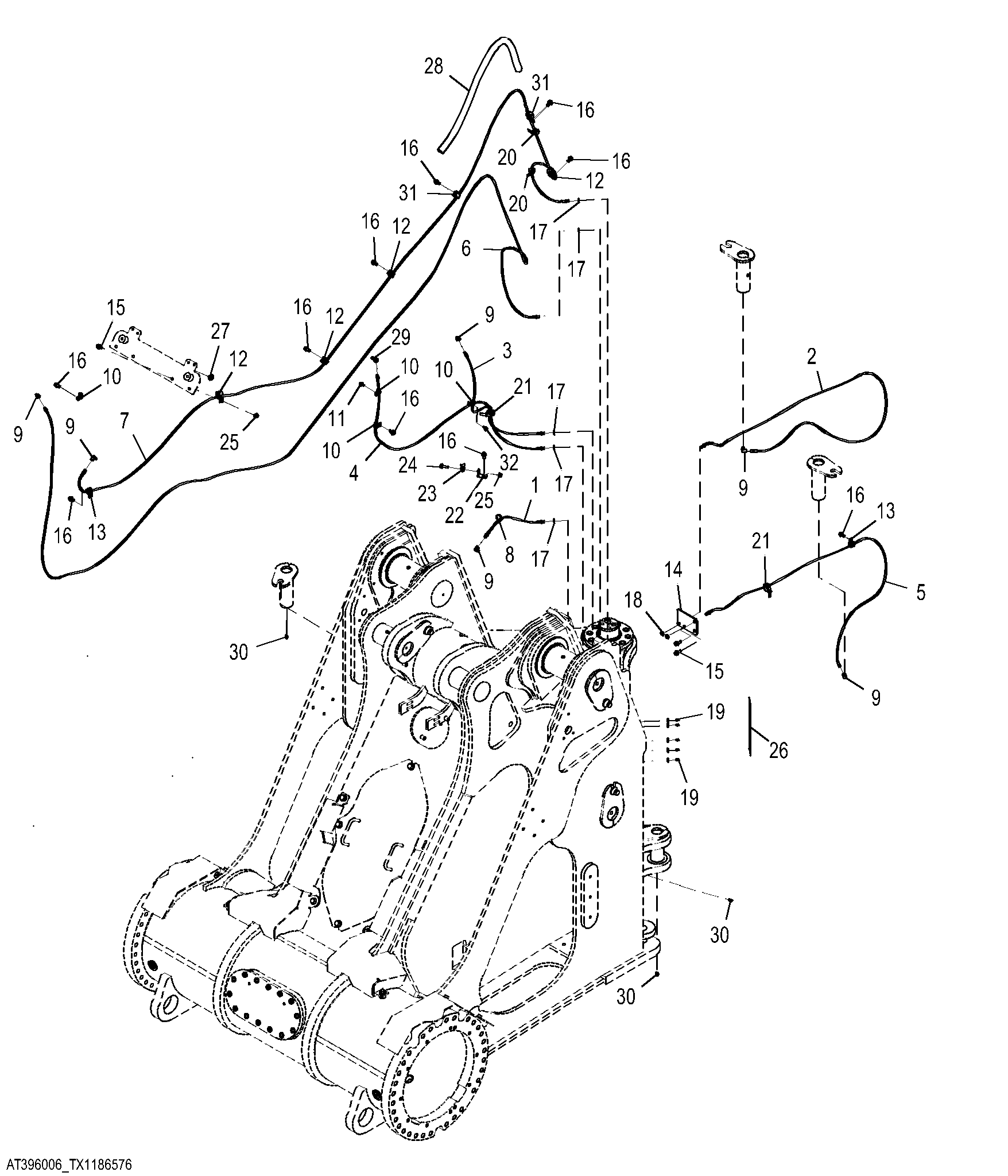

Lubrication Lines and Fittings, Left Side

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT440284	1	Hydraulic Hose	-
2	AT440285	1	Grease Hose	-
3	AT462245	1	Grease Hose	SUB FOR AT440286
4	AT440288	1	Grease Hose	-
5	AT455589	1	Grease Hose	-
6	AT440024	1	Grease Hose	-
7	AT440023	1	Grease Hose	-
8	R44302	1	Tie Band	-
9	T56112	6	Elbow Fitting	-
10	T78974	4	Clamp	-
11	19M7865	1	Screw	M8 X 16
12	T102934	4	Clamp	-
13	T74416	2	Clamp	-
14	T337952	1	Strap	-
15	19M7785	3	Screw	M10 X 25
16	19M7784	12	Screw	M10 X 20
17	24M7040	5	Washer	11 X 20 X 2 mm
18	E12379	14	Nut	-
19	JD7797	5	Lubrication Fitting	-
20	H224073	3	Tie Band	-
21	H224073	2	Tie Band	-
22	T280942	1	Plate	-
23	N380408	1	Clamp	-
24	19M7786	1	Screw	M10 X 30
25	14M7400	2	Lock Nut	M10
26	T385561X19	1	Label	-
27	24M7296	2	Washer	10.500 X 30 X 2.500 mm, Grease Zerks
28	-	1	Part 28	MAKE FROM T207885, CTL 1113 mm (43.8 in)
29	E53801	1	Elbow Fitting	-
30	JD7759	4	Lubrication Fitting	-
31	T162675	2	Clamp	-
32	19M7865	1	Screw	M8 X 16

Lubrication Lines and Fittings, Left Side
