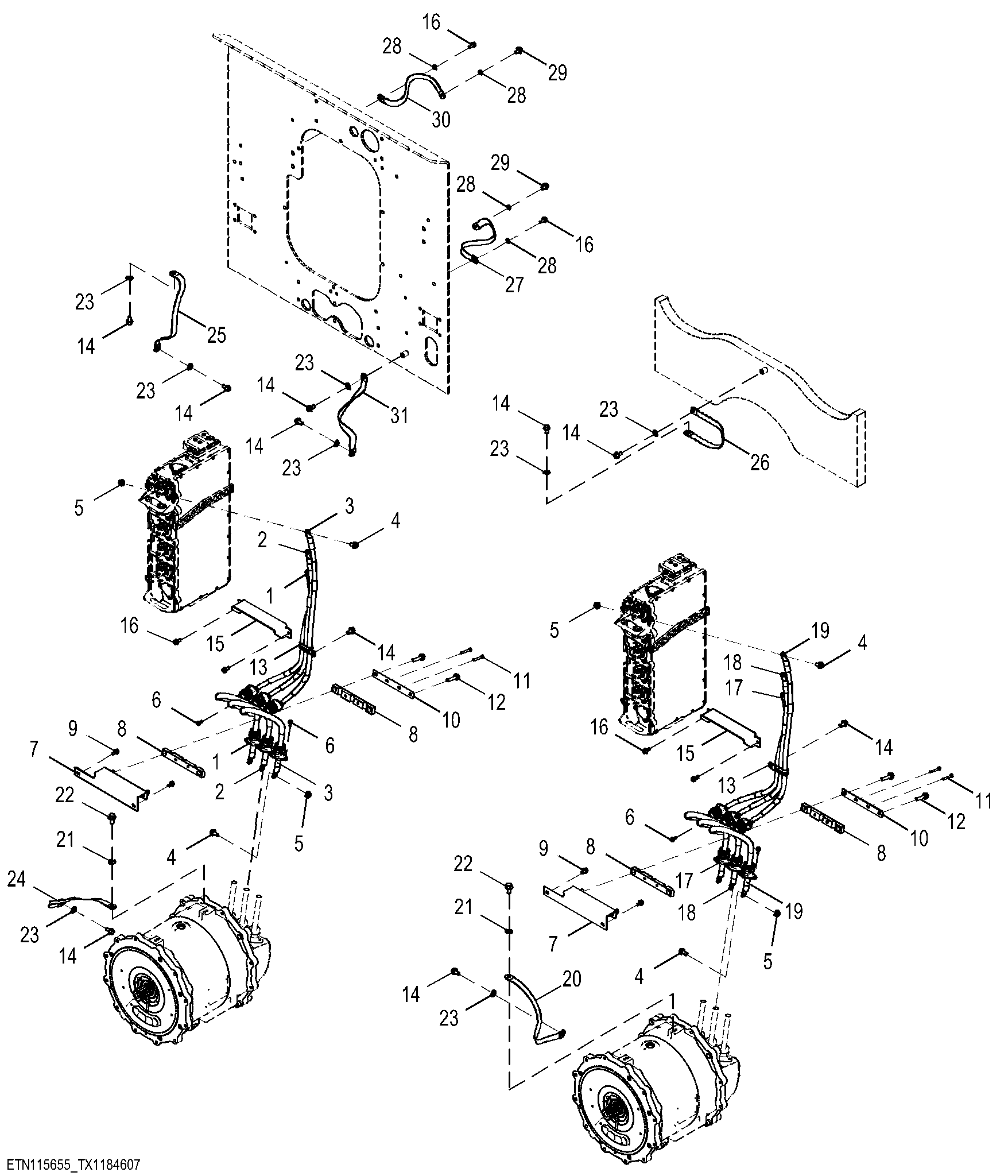

High Voltage Generator Cables and Ground Straps

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT406771	1	Cable	Circuit C
2	AT406772	1	Cable	Circuit B
3	AT406773	1	Cable	Circuit A
4	AT425779	12	Cap Screw	-
5	DC19765	12	Flange Nut	-
6	19M7775	24	Screw	M6 X 16
7	AT455279	2	Bracket	-
8	T364558	4	Half Clamp	-
9	19M7865	4	Screw	M8 X 16
10	T309355	2	Strap	-
11	19M8538	4	Cap Screw	M6 X 45
12	19M7805	4	Screw	M10 X 45
13	T342620	2	Clamp	-
14	19M7784	10	Screw	M10 X 20
15	T344339	2	Bracket	-
16	19M7866	6	Screw	M8 X 20
17	AT406771	1	Cable	Circuit C
18	AT406772	1	Cable	Circuit B
19	AT406773	1	Cable	Circuit A
20	AT47069	1	Ground Cable	-
21	24M7240	2	Washer	13 X 25 X 3 mm
22	19M7788	2	Screw	M12 X 25
23	TCU26011	8	Washer	-
24	AT47069	1	Ground Cable	-
25	AT47069	1	Ground Cable	-
26	R36545	1	Ground Cable	-
27	R36545	1	Ground Cable	-
28	TCU26011	4	Washer	-
29	19M7783	2	Screw	M10 X 16
30	R36545	1	Ground Cable	-
31	AT38449	1	Ground Cable	-

High Voltage Generator Cables and Ground Straps

Нет текстового описания
