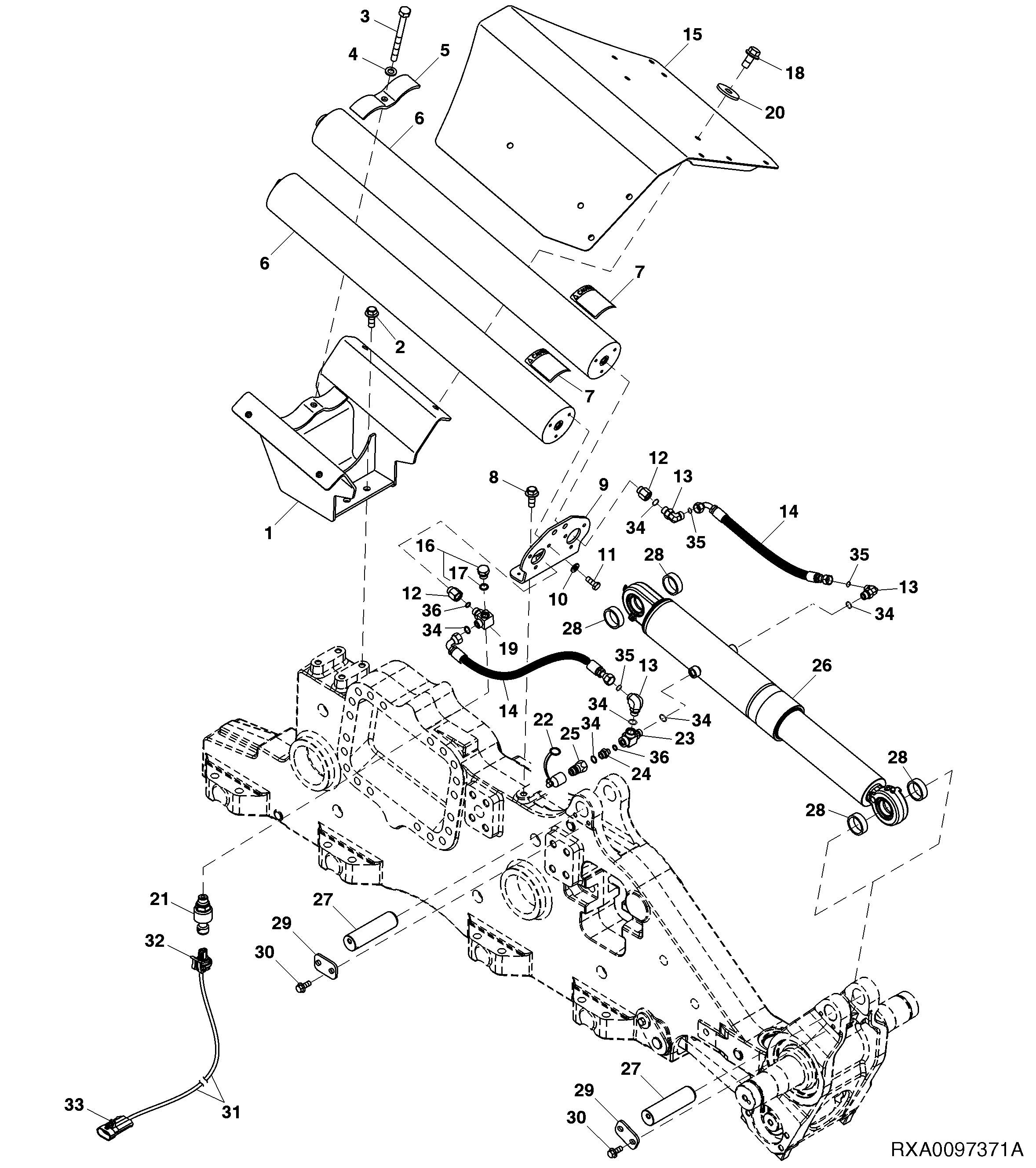

Tension Cylinder And Accumulators

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE594581	1	Support	Rear Accumulator SUB FOR RE254406
2	19M7793	4	Screw	M16 X 40
3	19M8061	1	Cap Screw	M12 X 140
4	24M7047	1	Washer	13 X 24 X 2.500 mm
5	R254408	1	Clamp	-
6	RE258607	2	Hydraulic Accumulator	-
7	H149092	2	Label	-
8	19M7793	2	Screw	M16 X 40
9	RE254405	1	Support	-
10	24M7055	12	Washer	8.400 X 16 X 1.600 mm
11	19M7881	12	Screw	M8 X 20
12	E94398	2	Adapter Fitting	-
13	38H1005	3	Elbow Fitting	-
14	RE253514	2	Hydraulic Hose	-
15	RE263129	1	Shield	L.H.
15	RE263130	1	Shield	R.H
16	RE46684	1	Fitting Plug	-
17	51M7041	1	O-Ring	11.300 X 2.200 mm
18	19M7788	4	Screw	M12 X 25
19	RE263613	1	Fitting	-
20	24M7102	4	Washer	13.500 X 44 X 4 mm
21	RE204264	1	Trans Oil Pressure Sensor	Track Tension Sensor
22	A15898	1	Cap	-
23	RE273651	1	Tee Fitting	-
24	RE224033	1	Fitting	-
25	AR94522	1	Hydr. Quick Coupler Plug	-
26	AH220961	1	Hydraulic Cylinder	-
26	AHC10005	1	Hydraulic Cylinder	-
26	AH235276	1	Hydraulic Cylinder Kit	-
27	R254393	2	Pin	-
28	R254407	4	Spacer	-
29	R136346	2	Plate	-
30	19M7788	4	Screw	M12 X 25
31	RE253904	1	Wiring Harness	-
32	57M8625	1	Elec. Connector Housing	-
33	57M7257	1	Elec. Connector Housing	-
34	R26375	1	O-Ring	-
35	T77857	1	O-Ring	-
36	R26448	1	O-Ring	-
