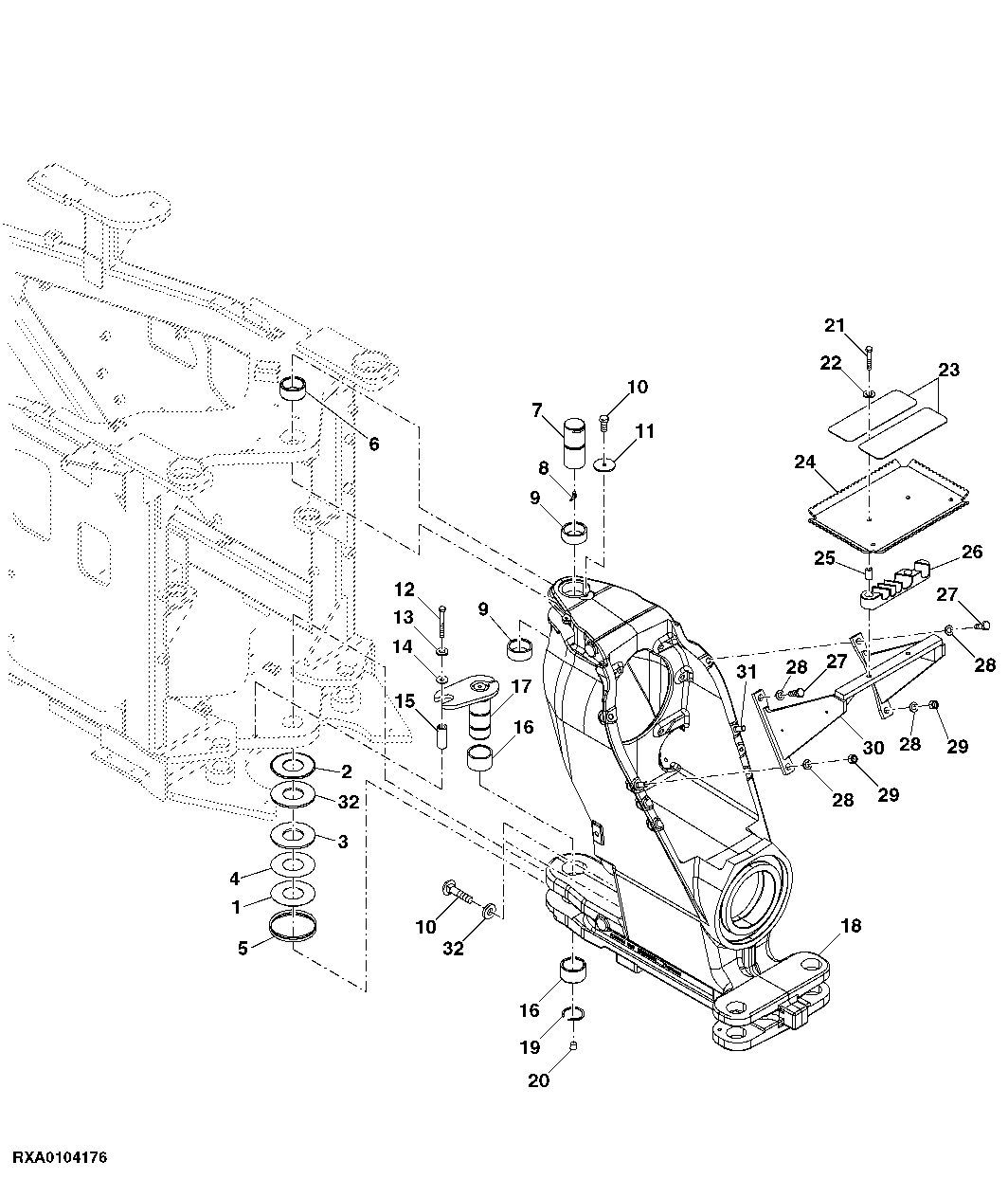

Standard Gudgeon With 2.5" Pin

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR98492	2	Packing	-
2	R345768	1	Shim	TK= 3.1 mm
3	R78304	1	Shim	TK= 0.46 mm
4	R78303	1	Shim	TK= 1.22 mm
5	R200404	2	Seal	-
6	R168008	1	Bushing	-
7	R199854	1	Pin	-
8	JD7760	2	Lubrication Fitting	-
9	R199855	2	Bushing	-
10	19M8011	1	Cap Screw	M12 X 30, USE WITH R276831
10	19M8029	1	Cap Screw	M16 X 30, USE WITH R547698
11	R547700	1	Washer	SUB FOR R276830
12	19M7820	1	Screw	M12 X 100
13	24M7240	1	Washer	13 X 25 X 3 mm
14	24M7180	1	Washer	13 X 37 X 3 mm
15	R279902	1	Spacer	-
16	R199856	2	Bushing	-
17	RE199858	1	Pin	-
18	R547698	1	Gudgeon	SUB FOR R276831
19	R712R	1	Snap Ring	-
20	15H558	1	Pipe Plug	1/8"
21	19M7753	2	Cap Screw	M12 X 70
22	24M7345	2	Washer	13.500 X 24 X 2.500 mm
23	R65514	2	Strip	-
24	R167486	1	Plate	-
25	R115968	2	Spacer	-
26	R157369	1	Hose Clamp	-
27	19M7488	2	Cap Screw	M16 X 40
28	24M7338	4	Washer	17 X 30 X 3 mm
29	14M7276	2	Nut	M16
30	RE192683	1	Support	-
31	42M3455	2	Stud	-
32	R310089	1	Shim	TK = 3.5 mm, ORDER R78303 AND (5) R78304
