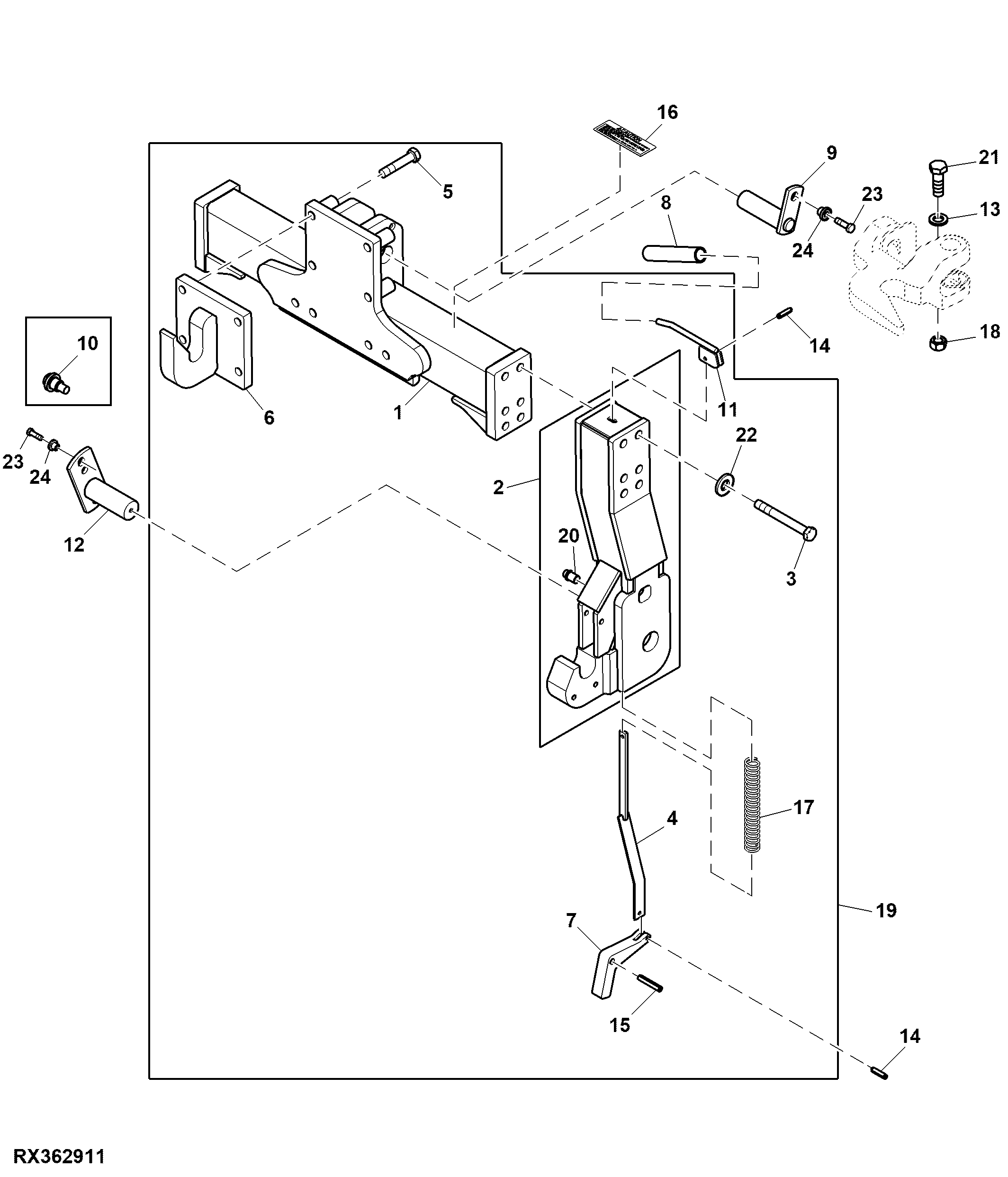

Implement Quick Coupler, Category 3, 4 and 5N

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE586960	1	Semi-Finished Weldment	SUB FOR RE263255
2	RE337061	1	Quick Coupler	RH SUB FOR RE171756; ORDER RE587058
2	RE586962	1	Semi-Finished Weldment	LH
2	RE337058	1	Quick Coupler	LH SUB FOR RE171755; ORDER RE586962
2	RE587058	1	Semi-Finished Weldment	RH
3	19H3307	8	Cap Screw	3/4" X 6", USE WITH RE263254
3	19H3307	12	Cap Screw	3/4" X 6", USE WITH RE337043
3	19M9143	12	Cap Screw	M20 X 170, USE WITH RE586960
4	RE54133	2	Linkage	ORDER RE586963
4	RE586963	2	Linkage	-
5	19M9135	4	Cap Screw	M20 X 100, USE WITH RE586960
5	19H3196	4	Cap Screw	(Category 4/5N) 3/4" X 4"
5	19H3196	5	Cap Screw	(Category 3) 3/4" X 4"
6	RE53792	1	Hook	(Category 3) ORDER BRE10381
6	RE53791	1	Hook	(Category 4/5N) USE WITH RE263255
6	RE586958	1	Semi-Finished Weldment	USE WITH RE586960; SUB FOR RE53791
7	R568841	2	Plate	SUB FOR R119897
8	W27358	2	Grip	USE WITH RE263254
9	RE592625	1	Pin	SUB FOR RE304686 OR RE37198
10	AR78289	5	Cap Screw	-
11	RE588473	2	Handle	SUB FOR PT9281
12	RE329226	2	Pin	USE WITH RE337043
12	RE33455	2	Pin	ORDER RE329226; USE WITH RE263254
13	R52006	1	Washer	-
14	34H329	4	Spring Pin	5/16" X 1-1/4"
15	N137598	2	Spring Pin	-
16	R122428	1	Label	(English)
16	R120104	1	Label	(Spanish)
16	R120105	1	Label	(French)
16	R83534	1	Label	(Germany)
17	PT9284	2	Spring	-
18	R114125	1	Nut	M22
19	RE263254	1	Quick Coupler	(Category 4/5N) ORDER RE337043; ALSO ORDER RE329226
19	RE337043	1	Quick Coupler	(Category 4/5N) ORDER RE586956
19	RE586956	1	Quick Coupler	-
20	R329375	2	Dowel Pin	-
21	19M9179	2	Cap Screw	M22 X 65
22	24M7242	12	Washer	21.400 X 42 X 5 mm
23	19M7493	5	Cap Screw	M12 X 40
24	R179511	5	Locking Collar	-

Implement Quick Coupler, Category 3, 4 and 5N

Нет текстового описания
