Открытый узел

HOOD SUPPORTS

HOOD SUPPORTS

HOOD SUPPORTS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

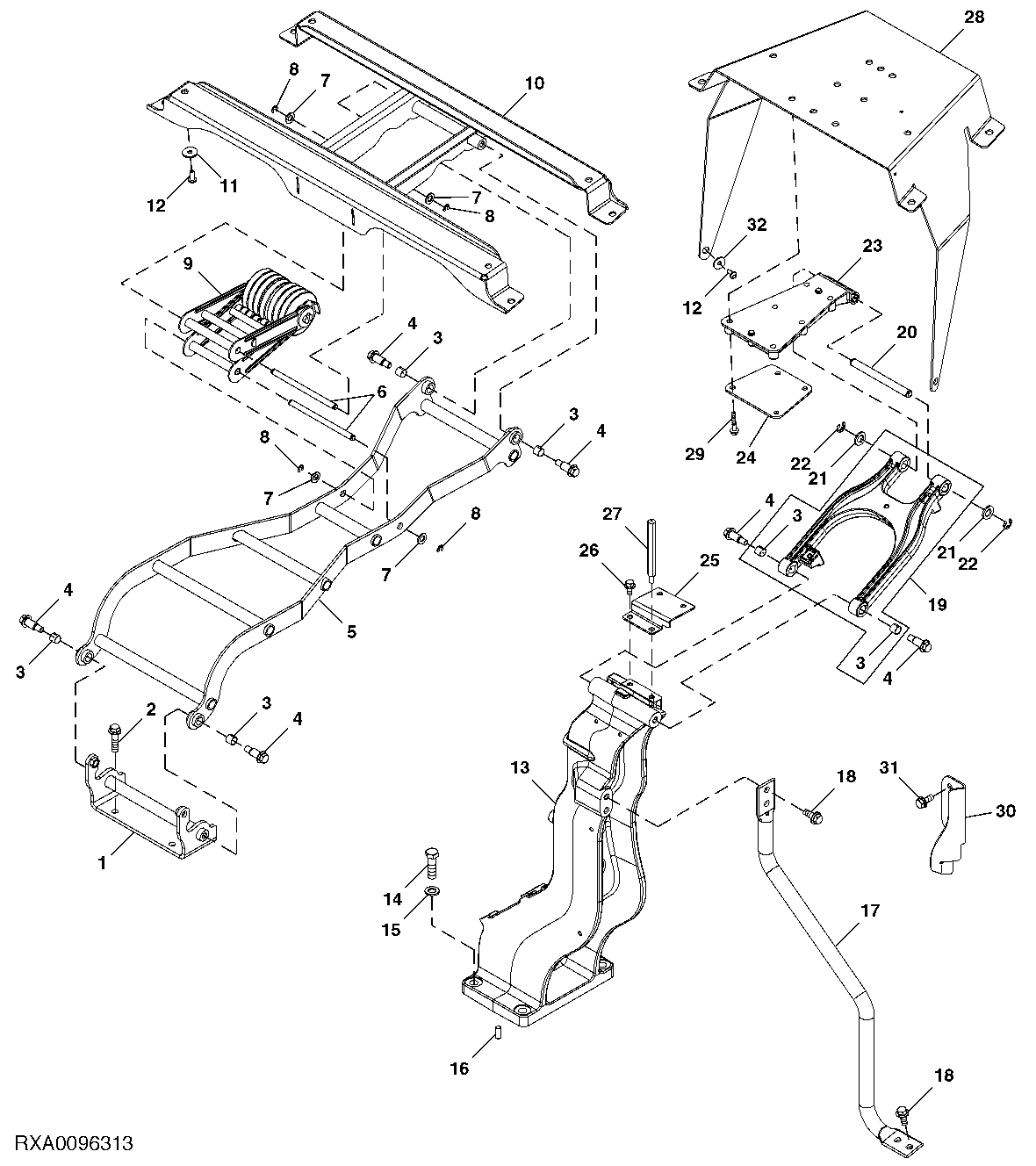

HOOD SUPPORTS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE264720	1	Bracket	-
2	19M7791	4	Bolt	M12 X 40
3	R183008	6	Bushing	-
4	R259541	6	Bolt	-
5	RE262834	1	Bracket	-
6	R287287	2	Pin	(SUB FOR R264372)
7	24M7345	4	Washer	13.500 X 24 X 2.500 mm
8	40M7059	4	Snap Ring	-
9	RE262836	1	Spring Assembly	-
10	RE262835	1	Bracket	-
11	24M7100	6	Washer	6.600 X 22 X 2 mm
12	R263172	6	Screw	-
13	R246784	1	Support	-
14	19M8295	4	Cap Screw	M16 X 55
15	24M7241	4	Washer	17 X 34 X 4 mm
16	R188508	2	Dowel Pin	-
17	R247828	1	Rod	-
18	19M7788	4	Screw	M12 X 25
19	RE210947	1	Pivot	-
20	M131013	1	Pin Fastener	-
21	24M7338	2	Washer	17 X 30 X 3 mm
22	F2863R	2	Snap Ring	-
23	R166673	1	Hinge	-
24	R193470	1	Plate	-
25	R254209	1	Bracket	-
26	19M7784	1	Screw	M10 X 20
27	R264880	1	Bar	-
28	RE262571	1	Hood	-
29	19M8318	6	Screw	M8 X 45
30	R273511	1	Guide	-
31	19M7866	2	Screw	M8 X 20
32	24H1295	2	Washer	11/32" X 1-3/8" X 0.035"
