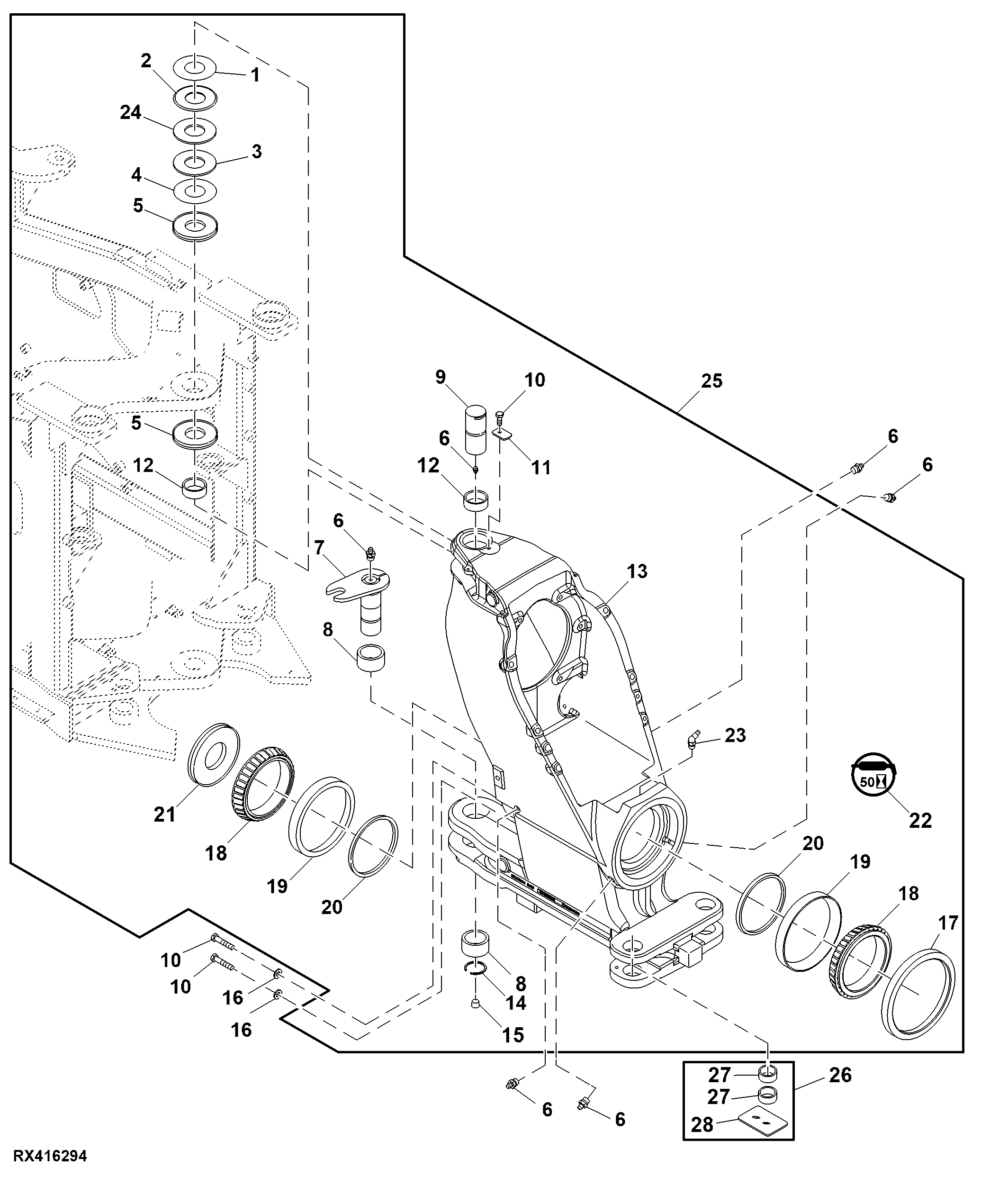

Field Installation Gudgeon Kit for 2.5" Pin

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR98492	2	Packing	-
2	R93908	1	Shim	TK = 6 mm
3	R78304	1	Shim	TK = 0.46 mm
4	R78303	1	Shim	TK = 1.22 mm
5	R200404	2	Seal	-
6	JD7759	9	Lubrication Fitting	-
7	RE208763	1	Pin Fastener	-
8	R266554	2	Bushing	-
9	R199854	1	Pin	-
10	19M7402	3	Cap Screw	M10 X 25, USE WITH R260569
10	19M8011	3	Cap Screw	M12 X 30, USE WITH R276832
10	19M8029	3	Cap Screw	M16 X 30, USE WITH R547701
11	R208764	1	Strap	USE WITH R260569
11	R277063	1	Strap	USE WITH R276832
11	R547699	1	Washer	USE WITH R547701
12	R266559	2	Bushing	-
13	R547701	1	Gudgeon	ALSO ORDER R547699 AND 19M8029; SUB FOR R276832 OR R260569
14	R712R	1	Snap Ring	-
15	15H558	1	Pipe Plug	1/8"
16	24M7239	2	Washer	10.700 X 21 X 2.500 mm
17	R193813	1	Ring	-
18	RE331276	2	Bearing Cone	SUB FOR RE190927 APPL
19	JD10403	2	Bearing Cup	-
20	R251487	2	V-Ring Seal	-
21	RE26738	2	Seal	-
22	N278031	5	Label	-
23	JD7760	2	Lubrication Fitting	-
24	R310089	1	Shim	TK = 3.5 mm, ORDER R78303 AND (5) R78304
25	RE277064	1	Guddgeon Kit	-
26	RE268683	1	Bushing Kit	ORDER COMPONENTS
27	R262877	4	Bushing	-
28	R268608	2	Plate	-

Field Installation Gudgeon Kit for 2.5" Pin

Нет текстового описания
