Открытый узел

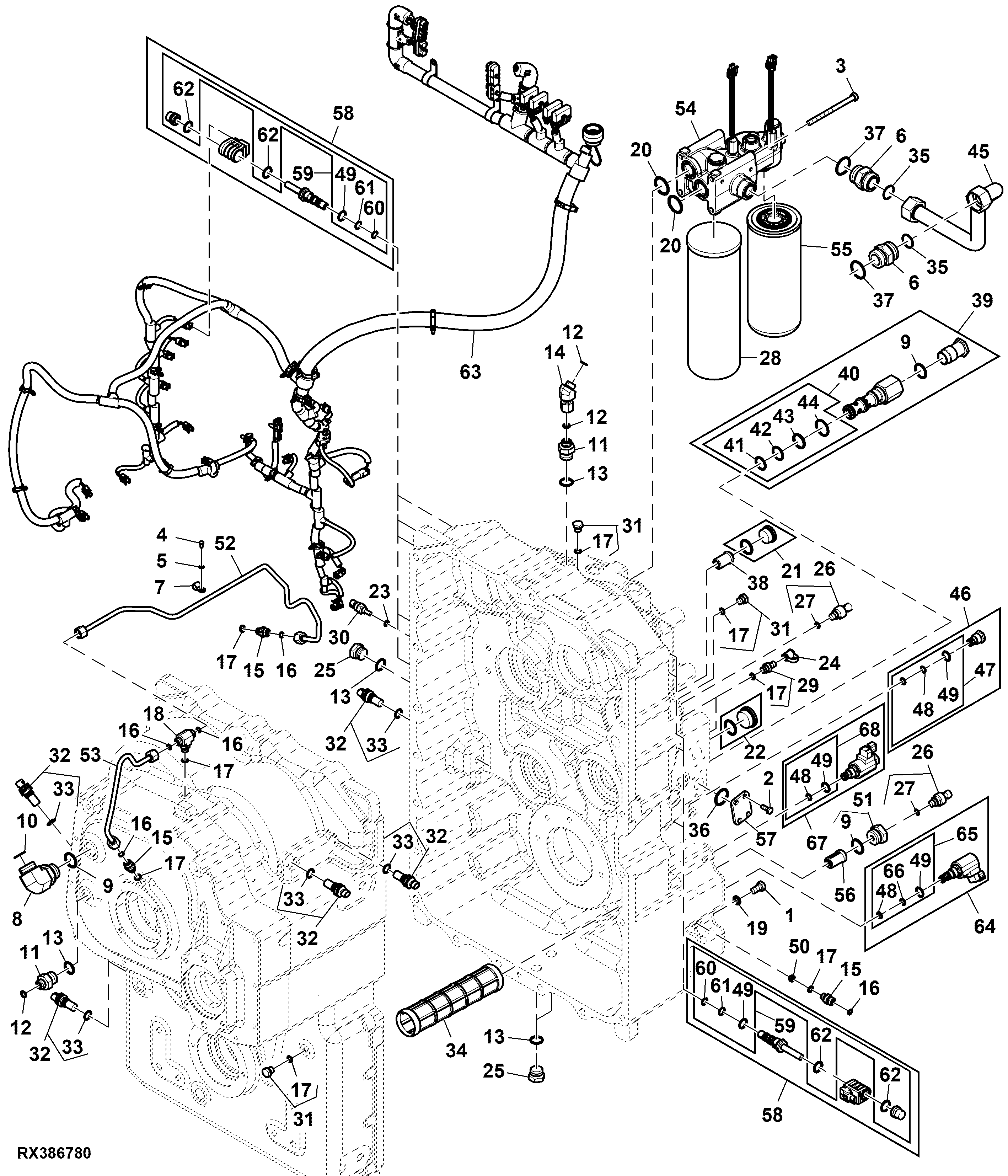

CONTROL ASSEMBLY GROUP (YZ502504)

CONTROL ASSEMBLY GROUP (YZ502504)

CONTROL ASSEMBLY GROUP (YZ502504)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CONTROL ASSEMBLY GROUP (YZ502504)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2643	2	Cap Screw	1/2" X 7/8"
2	19M3129	8	Cap Screw	M8 X 20
3	19M7670	4	Cap Screw	M10 X 140
4	19M7700	1	Cap Screw	M5 X 10
5	24M7027	1	Washer	5.300 X 10 X 1 mm
6	38H1165	1	Adapter Fitting	-
7	4003306	1	Clamp	-
8	38H1037	1	Elbow Fitting	-
9	R29936	3	O-Ring	-
10	T76938	1	O-Ring	-
11	38H1175	2	Adapter Fitting	-
12	T77857	3	O-Ring	-
13	U12547	5	O-Ring	-
14	38H1603	1	Elbow Fitting	-
15	38H5002	3	Adapter Fitting	-
16	T77613	5	O-Ring	-
17	51M7041	9	O-Ring	11.300 X 2.200 mm
18	38H5123	1	Tee Fitting	-
19	F18005	2	Washer	-
20	F37030221	2	O-Ring	-
21	F85116	1	Fitting Plug	-
22	F85120	1	Fitting Plug	-
23	R26286	1	O-Ring	-
24	R77175	2	Cover	-
25	R84262	3	Fitting Plug	-
26	RE154966	2	Pressure Sensor	-
27	R77673	2	O-Ring	-
28	RE174130	1	Oil Filter	-
29	RE190805	2	Diagnostic Coupling	-
30	RE38310	1	Sensor	-
31	RE46684	3	Fitting Plug	-
32	RE519144	5	Sensor	-
33	51M7044	5	O-Ring	17.300 X 2.200 mm
34	T49624	1	Strainer	-
35	T78612	1	O-Ring	-
36	U12037	2	O-Ring	-
37	U13639	1	O-Ring	-
38	YZ250263	1	Pressure Relief Valve	-
39	YZ250316	1	Regulator	-
40	YZ502366	1	Seal	-
41	F37020121	1	O-Ring	-
42	F37020122	1	O-Ring	-
43	R136101	1	O-Ring	-
44	F37020126	1	O-Ring	-
45	YZ501628	1	Oil Tube	-
46	YZ501855	1	Check Valve	-
47	YZ501921	1	Seal Kit	-
48	R28776	3	O-Ring	-
49	R26906	12	O-Ring	-
50	YZ501856	1	Aperture	-
51	YZ501887	1	Adapter Fitting	-
52	RE594976	1	Oil Tube	SUB FOR YZ502258
53	YZ502259	1	Oil Tube	-
54	YZ502328	1	Filter Head	-
55	YZ502378	1	Oil Filter	-
56	YZ502471	1	Pressure Relief Valve	-
57	YZ502495	2	Cover	-
58	YZ502585	9	Valve	-
59	YZ502587	9	Seal	-
60	YZ101612	9	O-Ring	-
61	R27166	9	O-Ring	-
62	R116032	18	O-Ring	-
63	YZ502749	1	Wiring Harness	-
64	YZ502762	1	Solenoid Valve	-
65	YZ502698	1	Seal	-
66	R33259	1	O-Ring	-
67	YZ502763	1	Solenoid Valve	-
68	YZ502699	1	Seal	-
