Step, LH Platform, FT4 Engine (2/2) ( - 805431)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE584339	1	Plate	-
2	RE572016	1	Ramp	-
3	R551159	1	Pad	-
4	RE588541	1	Battery Box	SUB FOR RE572247
5	R218343	2	Bracket	-
6	R192571	2	Hook Bolt	-
7	L208466	2	Flange Nut	-
8	RE582525	1	Support	-
9	R550492	1	Ramp	-
10	R556203	1	Bracket	-
11	R556072	1	Bracket	-
12	R556073	1	Bracket	-
13	R556350	1	Shield	-
14	03M7191	2	Bolt	M10 X 25
15	14M7296	8	Flange Nut	M10
16	19M7790	4	Screw	M12 X 35
17	19M7804	3	Screw	M10 X 40
18	19M7806	4	Screw	M10 X 50
19	19M7807	4	Screw	M10 X 60
20	19M8327	4	Screw	M8 X 25
21	19M8914	6	Screw	M10 X 25
22	24M7180	4	Washer	13 X 37 X 3 mm
23	R538617	3	Cap Screw	-
24	RE580123	1	Fender	-
25	19M7821	4	Screw	M12 X 120
26	H165237	1	Spacer	11 X 20 X 10 mm (0.433" X 0.787" X 0.394")
27	R558068	1	Support	-
28	14M7274	1	Nut	M10
29	R544990	1	Bumper	-

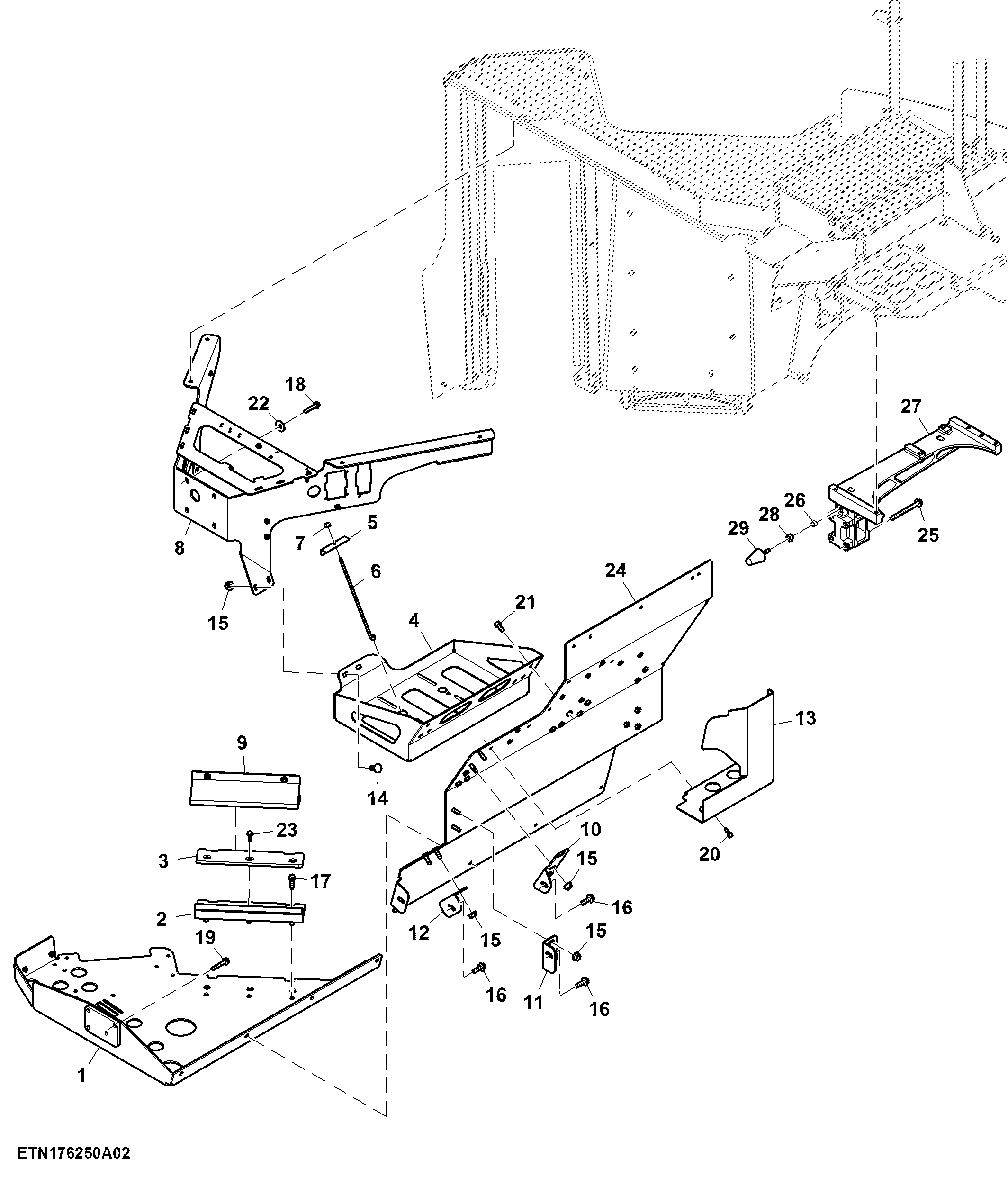

Step, LH Platform, FT4 Engine (2/2) ( - 805431)
