Открытый узел

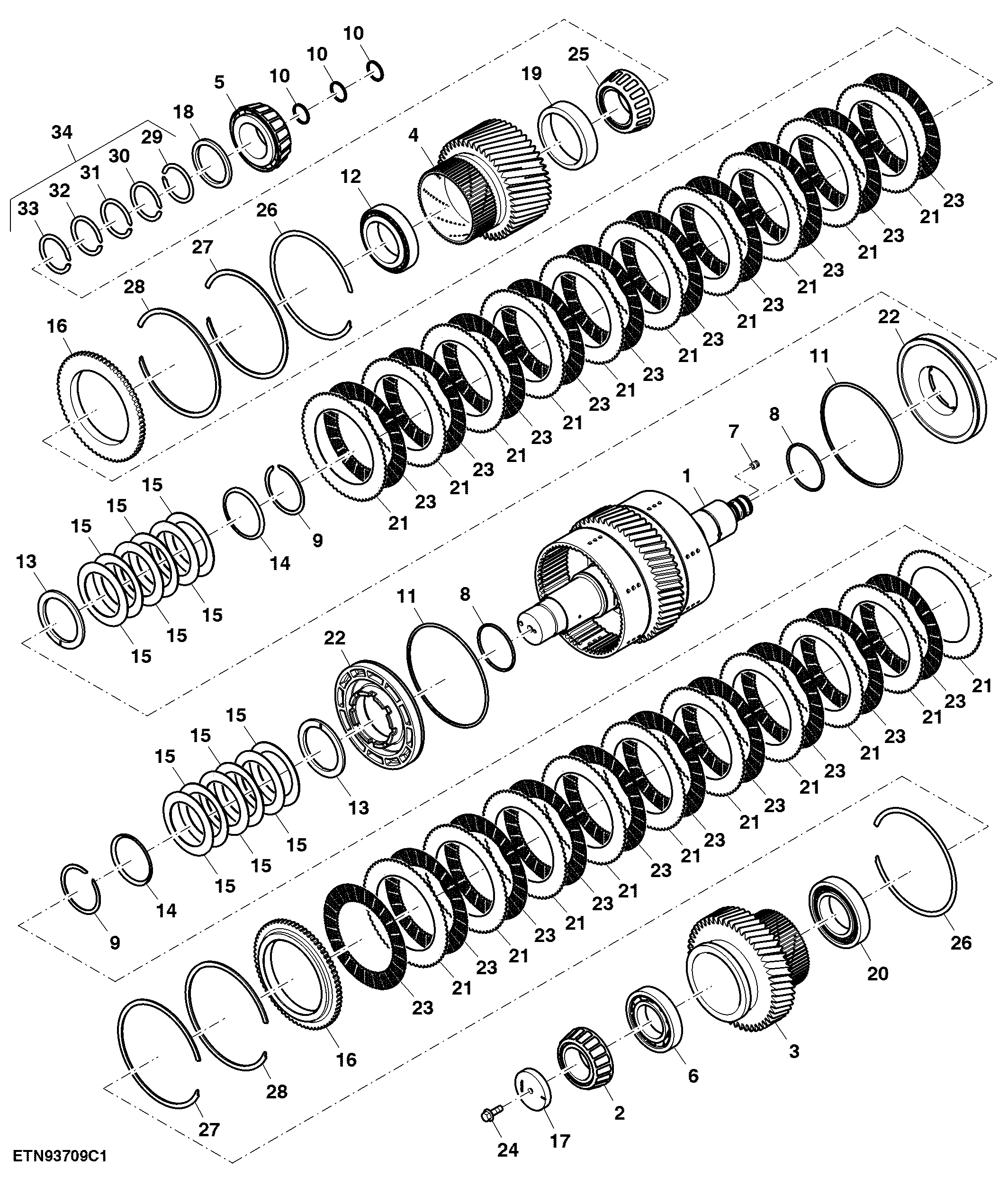

Shaft, 2nd Stage, Clutch Assembly

Shaft, 2nd Stage, Clutch Assembly

Shaft, 2nd Stage, Clutch Assembly

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Shaft, 2nd Stage, Clutch Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE590407	1	Shaft	INCLUDES (2) AT107510; SUB FOR RE580605 OR RE576902 AND RE558441
2	RE61567	1	Bearing Cone	-
3	R556417	1	Gear	Z = 52, SUB FOR YZ502811
4	YZ502812	1	Gear	Z = 46
5	RE596752	1	Bearing Cone	SUB FOR YZ502871
6	YZ502876	1	Ball Bearing	-
7	AT107510	2	Plug	-
8	T72895	2	O-Ring	-
9	F81843	2	Snap Ring	TK = 2.3622 mm
10	YZ250161	3	Seal	-
11	YZ501022	2	Piston Ring	-
12	YZ501131	1	Tapered Roller Bearing	-
13	YZ501371	2	Washer	-
14	R558107	2	Retainer	SUB FOR YZ501554
15	YZ501794	12	Disk Spring	-
16	YZ501810	2	Retainer	-
17	R552062	1	Thrust Washer	SUB FOR YZ501951
18	YZ502060	1	Washer	-
19	YZ502125	1	Bearing Cup	-
20	YZ502128	1	Ball Bearing	-
21	YZ502309	20	Plate	-
22	YZ502370	2	Piston	-
23	YZ502578	20	Clutch Plate	-
24	R542874	1	Cap Screw	-
25	RE566113	1	Bearing Cone	-
26	R545238	2	Snap Ring	TK = 2.775 mm
27	R545239	2	Snap Ring	TK = 3.175 mm
28	R545240	2	Snap Ring	TK = 3.575 mm
29	-	1	Part 29	TK = 3.520 mm, ORDER YZ502123
30	-	1	Part 30	TK = 3.570 mm, ORDER YZ502123
31	-	1	Part 31	TK = 3.620 mm, ORDER YZ502123
32	-	1	Part 32	TK = 3.670 mm, ORDER YZ502123
33	-	1	Part 33	TK = 3.720 mm, ORDER YZ502123
34	YZ502123	1	Snap Ring	-
