Открытый узел

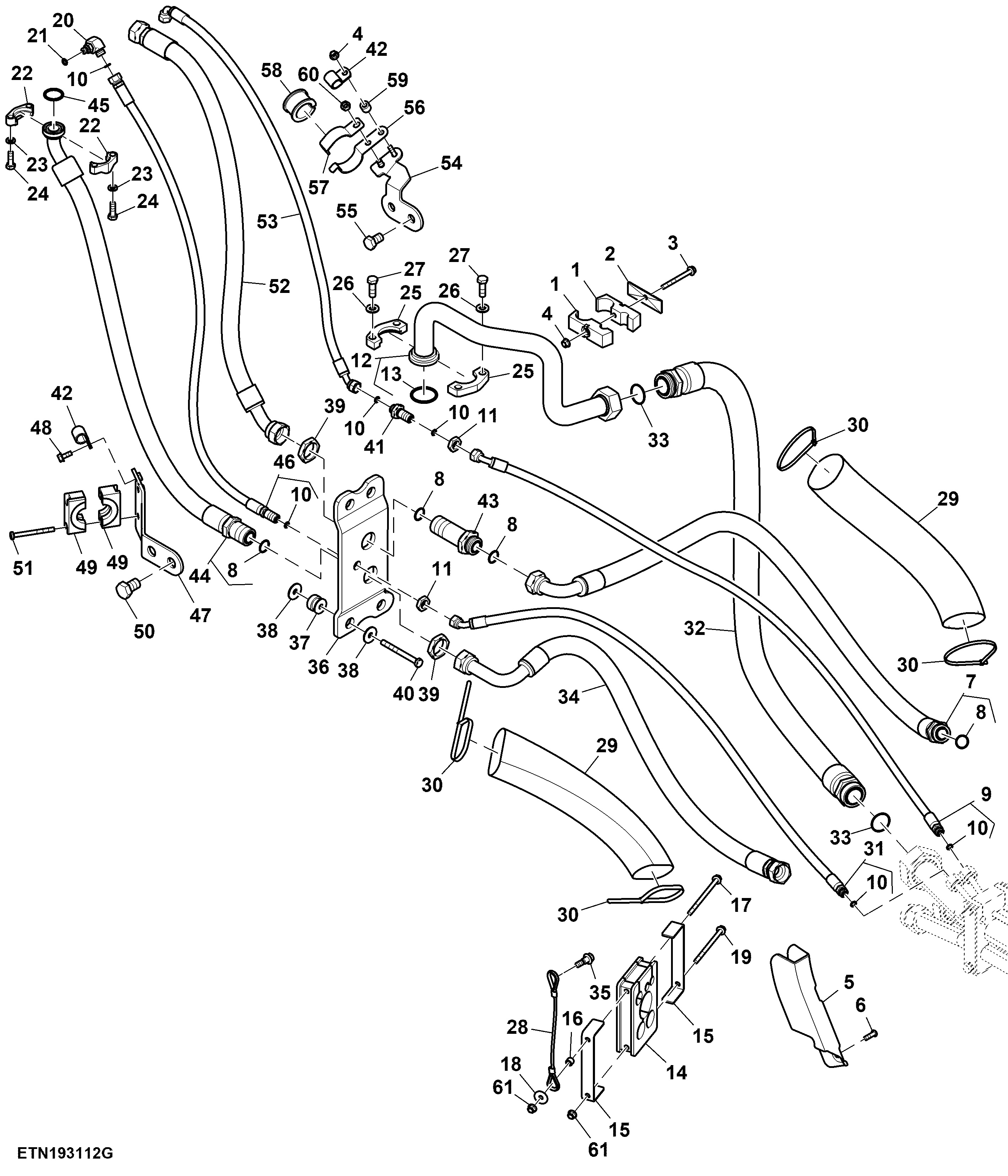

Hydraulic Lines, High Flow, 8 SCV, Double Reduction (2/2) (807274 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R342142	2	Block Clamp	-
2	H114901	1	Plate	-
3	19M8039	1	Screw	M8 X 80
4	14M7298	2	Flange Nut	M8
5	R543914	1	Guide	-
6	21M7580	2	Socket Head Screw	M8 X 25
7	RE587405	1	Hydraulic Hose	Std Flow SCV Supply
8	T76938	4	O-Ring	-
9	RE567489	1	Hydraulic Hose	SCV Load Sense Hose Through Gudgeon
10	T77613	6	O-Ring	-
11	38H5091	2	Nut	11/16"
12	RE567130	1	Oil Line	SCV Return
13	T34248	1	O-Ring	-
14	R552360	1	Clamp	-
15	R544978	2	Cover	-
16	28H1513	1	Washer	0.364" X 0.540" X 3/8"
17	19M9915	1	Screw	M8 X 130
18	24H1294	1	Washer	11/32" X 1-1/8" X 1/16"
19	19M8006	1	Screw	M8 X 120
20	38H5022	1	Elbow Fitting	INCLUDES 51M7040
21	51M7040	1	O-Ring	9.300 X 2.200 mm
22	H61354	2	Flange Fitting	-
23	24M7106	4	Washer	10 X 18 X 2.500 mm
24	19M7662	4	Cap Screw	M10 X 30
25	X51H-24	2	Flange Fitting	-
26	24M7240	4	Washer	13 X 25 X 3 mm
27	19M7403	4	Cap Screw	M12 X 35
28	RE570861	1	Cable	-
29	R551064	2	Hose Guard	Sleeve For Gudgeon Hoses
30	R76477	4	Tie Band	-
31	RE575169	1	Hydraulic Hose	Load Sense Hose
32	RE574609	1	Hydraulic Hose	High Flow Combined SCV Return Hose INCLUDES (2) T78784
33	T78784	2	O-Ring	-
34	RE587428	1	Hydraulic Hose	Pressure High Flow SCV
35	R519426	1	Screw	-
36	R565539	1	Bracket	-
37	R565664	4	Isolator	-
38	24M7101	8	Washer	11 X 34 X 3 mm
39	38H5095	2	Nut	1-7/16"
40	19M8241	4	Cap Screw	M10 X 100
41	38H5100	1	Union Fitting	-
42	R73291	2	Clamp	-
43	R567883	1	Fitting	-
44	RE592642	1	Hydraulic Hose	SCV Supply
45	T78313	1	O-Ring	-
46	RE592804	1	Hydraulic Hose	Load Sense
47	RE592789	1	Bracket	-
48	19M7866	1	Screw	M8 X 20
49	AH230729	6	Hose Clamp	-
50	19M8543	2	Cap Screw	M20 X 30
51	19M8038	2	Cap Screw	M8 X 85
52	RE594115	1	Hydraulic Hose	SCV Supply
53	RE593319	1	Oil Line	SCV STD Flow Load Sense
54	RE593625	1	Bracket	-
55	19M7394	2	Cap Screw	M16 X 25
56	R568697	1	Half Clamp	-
57	R568698	1	Half Clamp	-
58	R568700	1	Grommet	-
59	R244801	1	Spacer	-
60	14M7274	1	Nut	M10
61	14M7573	2	Flange Nut	M8

Hydraulic Lines, High Flow, 8 SCV, Double Reduction (2/2) (807274 - )
