Открытый узел

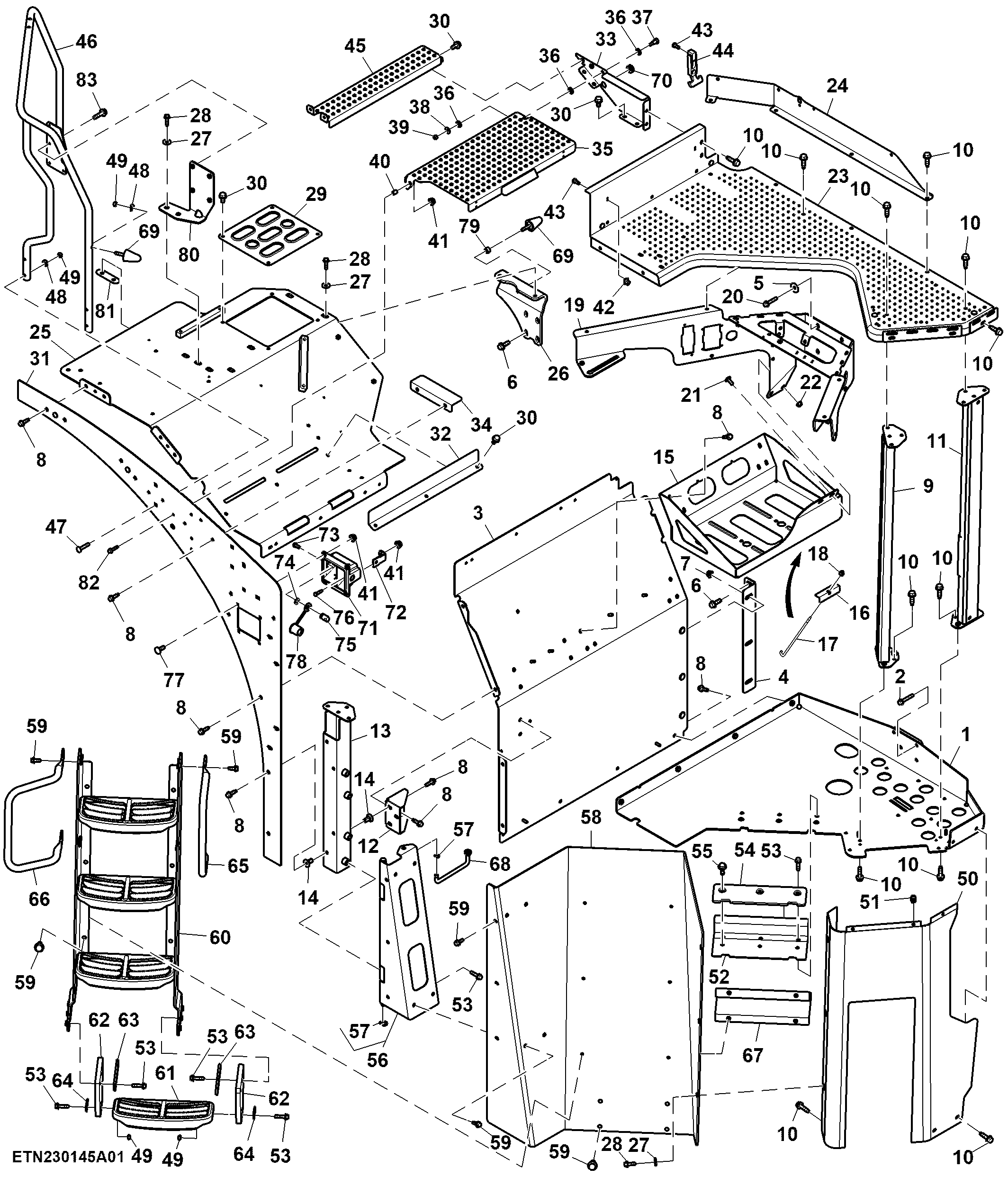

Step, LH Platform, FT4 Engine (064002 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE584323	1	Plate	-
2	19M7807	4	Screw	M10 X 60
3	RE578315	1	Fender	-
4	R555662	1	Bracket	-
5	24M7180	5	Washer	13 X 37 X 3 mm
6	19M7790	8	Screw	M12 X 35
7	14M7299	3	Flange Nut	M12
8	R563789	32	Bolt	-
9	RE588422	1	Support	-
10	R563788	40	Screw	-
11	RE588420	1	Support	-
12	R550499	1	Bracket	-
13	RE572773	1	Support	-
14	H173411	7	Nut	-
15	RE588541	1	Battery Box	-
16	R572654	2	Bracket	SUB FOR APPL R218343
17	R192571	2	Hook Bolt	-
18	L208466	2	Flange Nut	-
19	RE582525	1	Support	-
20	19M7806	4	Screw	M10 X 50
21	03M7191	2	Bolt	M10 X 25
22	14M7296	2	Flange Nut	M10
23	RE576887	1	Platform	-
24	R559727	1	Plate	-
25	RE588423	1	Fender	-
26	RE583115	1	Support	-
27	24M7299	7	Washer	10.500 X 30 X 2.500 mm
28	19M9327	7	Screw	M10 X 30
29	R540855	1	Step	-
30	19M9357	13	Screw	M8 X 16
31	RE594798	1	Plate	-
32	R545718	1	Bracket	-
33	RE572317	1	Bracket	-
34	RE572319	1	Bracket	-
35	R567774	1	Step	-
36	24M7047	4	Washer	13 X 24 X 2.500 mm
37	R208851	1	Bolt	-
38	24M7298	1	Washer	8.400 X 25 X 2 mm
39	14M7327	1	Lock Nut	M8
40	R567776	1	Bushing	-
41	14M7298	7	Flange Nut	M8
42	N275220	2	Catch	-
43	21M7265	6	Screw	M5 X 12
44	AN273411	2	Latch	-
45	RE572318	1	Step	-
46	RE595367	1	Handrail	-
47	03M7196	4	Bolt	M10 X 50
48	R111382	5	Washer	-
49	M82222	10	Nut	-
50	R560242	1	Panel	-
51	M157364	3	Nut	-
52	RE572016	1	Ramp	-
53	19M7804	17	Screw	M10 X 40
54	R551159	1	Pad	-
55	R538617	3	Cap Screw	-
56	RE573277	1	Hinge	INCLUDES 40M7244
57	40M7244	2	Snap Ring	-
58	RE574462	1	Door	-
59	19M8914	25	Screw	M10 X 25
60	RE569297	1	Support	-
61	R151799	1	Step	-
62	R231096	2	Support	-
63	R550736	2	Plate	-
64	T208074	2	Strap	-
65	R342239	1	Handrail	-
66	R552679	1	Handrail	-
67	R550492	1	Ramp	-
68	RE574438	1	Restrictor	-
69	R544990	2	Bumper	-
70	R186344	1	Grommet	-
71	RE574995	1	Box	-
72	R552664	2	Bracket	-
73	19H1936	2	Cap Screw	3/8" X 3/4"
74	12H304	2	Lock Washer	3/8"
75	H217200	2	Nut	-
76	19M7513	2	Cap Screw	M8 X 30
77	03M7184	4	Bolt	M8 X 20
78	R552688	1	Cover	-
79	H165237	1	Spacer	-
80	RE595096	1	Bracket	-
81	RE581794	1	Strap	-
82	19M8330	1	Screw	M8 X 35
83	19M7866	4	Screw	M8 X 20

Step, LH Platform, FT4 Engine (064002 - )

Нет текстового описания
