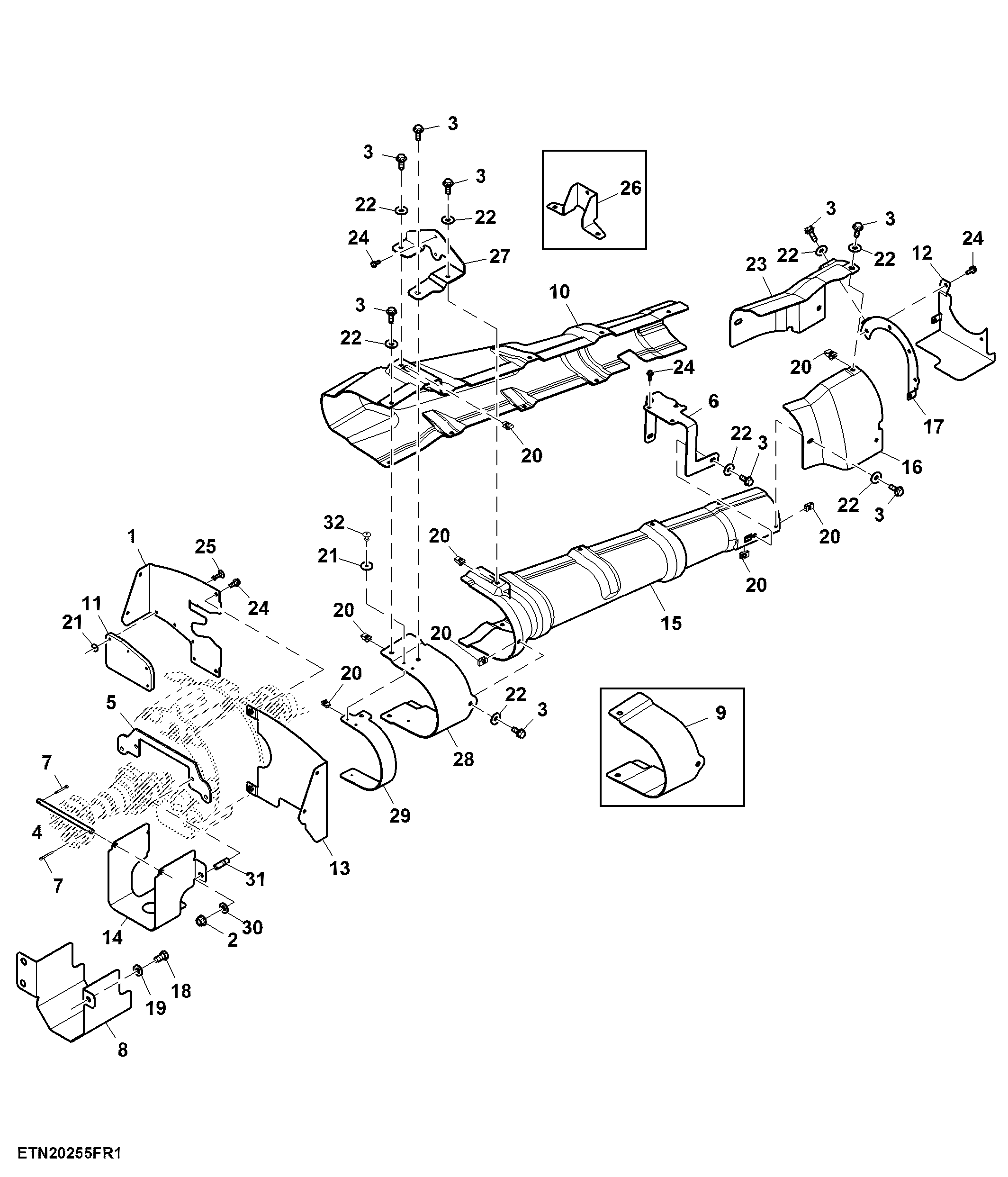

PTO Shield, Single Reduction, Standard Drawbar ( - 016911)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R551001	1	Plate	-
2	14M7296	2	Flange Nut	M10
3	19M8327	20	Screw	M8 X 25
4	R210697	1	Pin Fastener	-
5	RE312722	1	Shield	-
6	R552576	1	Bracket	ORDER R554754, RE577223, RE577224, RE577225, R554755, R554756, R554757, (5) 19M8327, (2) 24M7298, (2) 24M7299, (9) R232527 AND (9) R55326
7	11M7021	2	Cotter Pin	4 X 25 mm
8	R545423	1	Shield	-
9	R552560	1	Shield	ORDER R554373, R554369, R554368, 19M8327, (3) R55326 AND (3) R232527
10	R552562	1	Shield	ORDER R554757, R554756, R554754, RE577223, RE577224, RE577225, R554755, (5) 19M8327, (2) 24M7298, (2) 24M7299, (9) R232527 AND (9) R55326
11	R549937	1	Guard	-
12	RE574923	1	Plate	-
13	RE571406	1	Plate	-
14	R550264	1	Shield	-
15	R552561	1	Shield	ORDER R554756, R554757, R554754, RE577223, RE577224, RE577225, R554755, (5) 19M8327, (2) 24M7298, (2) 24M7299, (9) R232527 AND (9) R55326
16	R552563	1	Shield	-
17	RE574922	1	Plate	-
18	19M8029	3	Cap Screw	M16 X 30
19	24M7241	3	Washer	17 X 34 X 4 mm
20	M123593	18	Lock Nut	-
21	R232527	7	Washer	-
22	24M7299	19	Washer	10.500 X 30 X 2.500 mm
23	R552564	1	Shield	-
24	19M7865	15	Screw	M8 X 16
25	R68332	4	Rivet	-
26	R552575	1	Bracket	ORDER R554368, R554373, R554369, 19M8327, (3) R55326 AND (3) R232527
27	R554368	1	Bracket	ORDER R554753, RE577222, (3) R232527, (3) R55326 AND 24M7299
28	R554373	1	Shield	-
29	R554369	1	Bracket	ORDER RE577222, (3) R232527 AND (3) R55326
30	24M7239	2	Washer	10.700 X 21 X 2.500 mm
31	42M7089	2	Stud	-
32	R55326	3	Rivet	-

PTO Shield, Single Reduction, Standard Drawbar ( - 016911)
