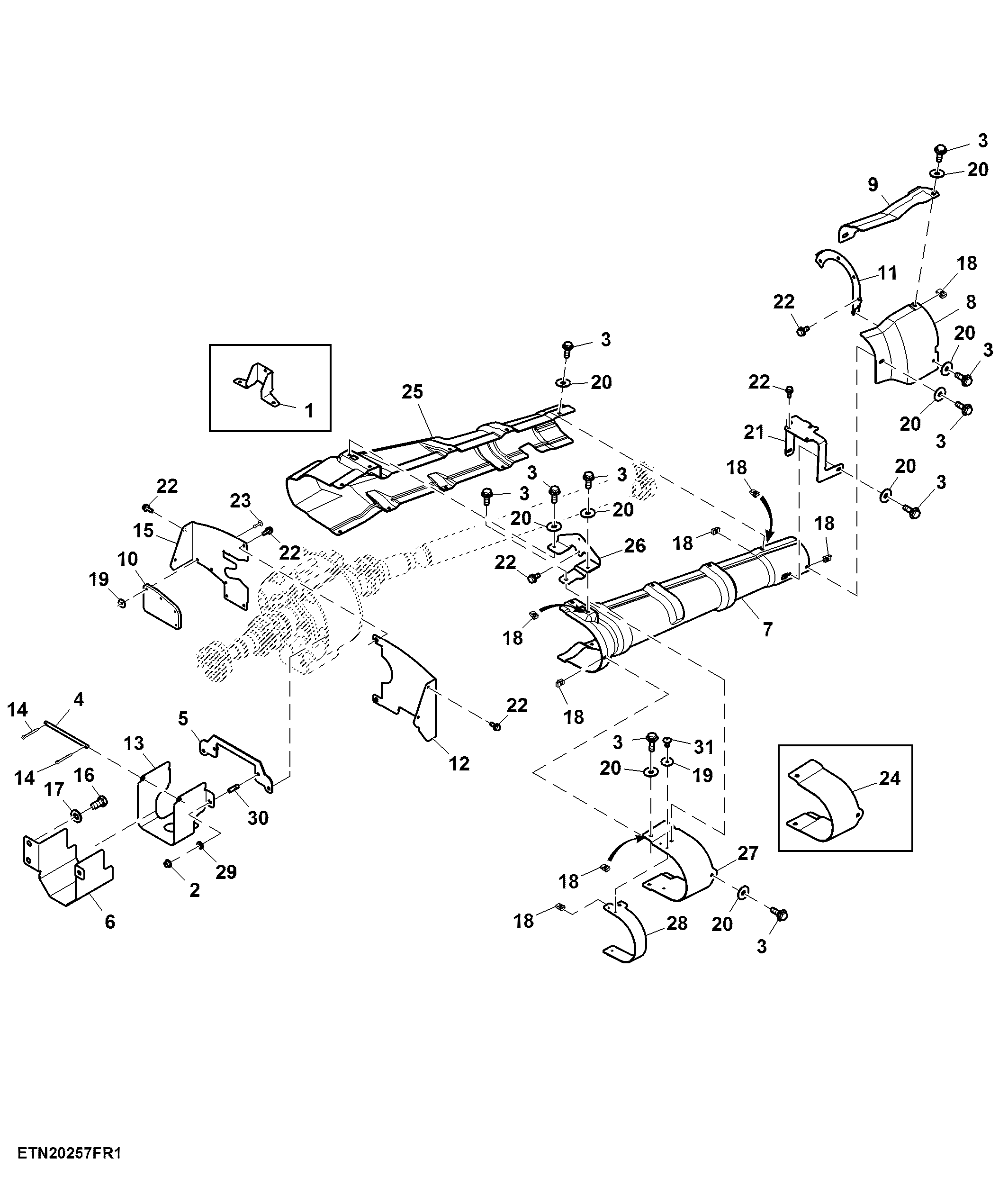

PTO Shield, Single Reduction, Heavy Duty Drawbar ( - 016914)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R552575	1	Bracket	ORDER R554368, R554373, R554369, 19M8327, (3) R55326 AND (3) R232527
2	14M7296	2	Flange Nut	M10
3	19M8327	19	Screw	M8 X 25
4	R210697	1	Pin Fastener	-
5	RE312722	1	Shield	-
6	R545423	1	Shield	-
7	R552561	1	Shield	ORDER R554756, R554757, R554754, RE577223, RE577224, RE577225, R554755, (5) 19M8327, (2) 24M7298, (2) 24M7299, (9) R232527 AND (9) R55326
8	R552563	1	Shield	-
9	R552565	1	Shield	-
10	R549937	1	Guard	-
11	RE574922	1	Plate	-
12	RE571406	1	Plate	-
13	R550264	1	Shield	-
14	11M7021	2	Cotter Pin	4 X 25 mm
15	R551001	1	Plate	-
16	19M8029	3	Cap Screw	M16 X 30
17	24M7241	3	Washer	17 X 34 X 4 mm
18	M123593	18	Lock Nut	-
19	R232527	7	Washer	-
20	24M7299	18	Washer	10.500 X 30 X 2.500 mm
21	R552576	1	Bracket	ORDER R554754, RE577223, RE577224, RE577225, R554755, R554756, R554757, (5) 19M8327, (2) 24M7298, (2) 24M7299, (9) R232527 AND (9) R55326
22	19M7865	13	Screw	M8 X 16
23	R68332	4	Rivet	-
24	R552560	1	Shield	ORDER R554373, R554369, R554368, 19M8327, (3) R55326 AND (3) R232527
25	R552562	1	Shield	ORDER R554757, R554756, R554754, RE577223, RE577224, RE577225, R554755, (5) 19M8327, (2) 24M7298, (2) 24M7299, (9) R232527 AND (9) R55326
26	R554368	1	Bracket	ORDER R554753, RE577222, (3) R232527, (3) R55326 AND 24M7299
27	R554373	1	Shield	-
28	R554369	1	Bracket	ORDER RE577222, (3) R232527 AND (3) R55326
29	24M7239	2	Washer	10.700 X 21 X 2.500 mm
30	42M7089	2	Stud	-
31	R55326	3	Rivet	-

PTO Shield, Single Reduction, Heavy Duty Drawbar ( - 016914)
