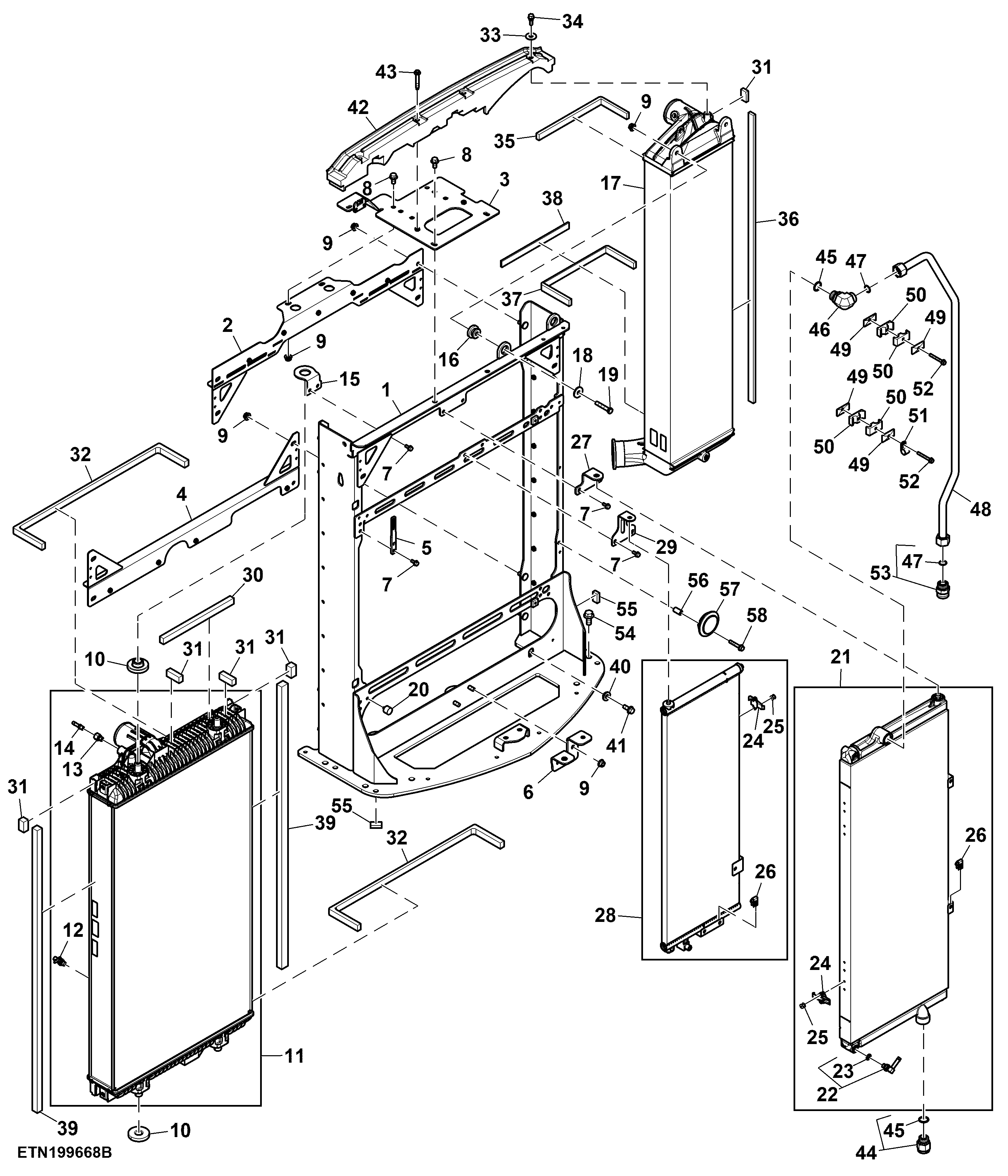

Engine Cooling System, 9.0 L /13.5 L Engine (062463 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE588119	1	Frame	-
2	RE588122	1	Bracket	-
3	RE588123	1	Bracket	-
4	RE588124	1	Bracket	-
5	R563610	4	Bracket	-
6	R568143	1	Bracket	-
7	19M7866	16	Screw	M8 X 20
8	19M7788	4	Screw	M12 X 25
9	14M7299	14	Flange Nut	M12
10	R563604	4	Bushing	-
11	RE588121	1	Radiator	-
12	RE589160	1	Drain Valve	Drain Valve
13	RE590524	1	Adapter Fitting	-
14	RE589157	1	Fitting	-
15	RE588491	2	Bracket	-
16	R563605	2	Grommet	-
17	RE588120	1	Aftercooler	-
18	24M7440	2	Washer	13 X 40 X 5 mm
19	19M8348	2	Cap Screw	M12 X 65
20	RE590147	4	Bumper	-
21	RE592037	1	Oil Cooler	-
22	RE592422	2	Hose Fitting	-
23	R528719	2	O-Ring	-
24	RE589170	4	Latch	-
25	H85233	8	Rivet	-
26	M84971	5	Nut	-
27	R568167	1	Bracket	-
28	RE588128	1	Vapor Condenser	-
29	R563940	1	Bracket	-
30	R564927	1	Seal	-
31	R564819	5	Seal	-
32	R564928	2	Seal	-
33	24M7180	1	Washer	13 X 37 X 3 mm
34	H169568	1	Screw	-
35	R564817	1	Seal	-
36	R564816	1	Seal	-
37	R564929	1	Seal	-
38	R570283	1	Seal	-
39	R568632	2	Seal	-
40	R563606	1	Spacer	-
41	19M7789	1	Screw	M12 X 30
42	RE297136	1	Seal	-
43	R250832	3	Screw	-
44	62M1024	1	Adapter Fitting	-
45	51M7048	2	O-Ring	29.600 X 2.900 mm
46	38H5020	1	Elbow Fitting	-
47	T76938	2	O-Ring	-
48	RE592768	1	Oil Line	BP oil cooler
49	H112567	4	Plate	-
50	H114897	4	Clamp	-
51	E53830	1	Clamp	-
52	19M7802	2	Screw	M8 X 65
53	62M1019	1	Fitting	-
54	19M7843	6	Screw	M16 X 35
55	R342171	4	Isolator	-
56	28H3390	1	Spacer	0.364" X 0.540" X 1"
57	AL203265	1	Horn	-
58	19M7799	1	Screw	M8 X 45
