REEL DRIVE HYDRAULIC LINES AND HOSES, FRONT

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	6	Flange Nut	M8
1	19M7865	6	Screw	M8 X 16
2	AH131303	1	Pan	-
3	19M7784	2	Screw	M10 X 20
3	14M7296	2	Flange Nut	M10
4	AH130564	1	Hydraulic Hose	(RETURN)
5	R26375	2	O-Ring	-
6	AR94522	1	Hydr. Quick Coupler Plug	-
7	AH75167	1	Hydr. Quick Coupler Socket	(INCLUDES INTERNAL O-RING)
7	P45750	1	O-Ring	-
7	L24517	1	Back-Up Ring	-
7	T12960	1	SNAP RING	-
8	AH130563	1	Hydraulic Hose	(PRESSURE)
9	03M7245	2	Bolt	M8 X 55
9	14M7298	2	Flange Nut	M8
10	H122772	4	Clamp	-
11	H112567	2	Plate	-
12	T77932	1	O-Ring	-
13	T77857	1	O-Ring	-
14	AH126657	4	Isolator	-
15	H134429	2	Strap	-
16	N10217	8	Lock Nut	-
17	H135618	2	Bracket	-
18	H115533	12	Clamp	-
19	H134558	1	Strap	-
20	37M7102	8	Screw	M8 X 40
21	19M7979	1	Screw	M8 X 55
21	14M7298	2	Flange Nut	M8
22	19M8318	3	Screw	M8 X 45
22	14M7298	3	Flange Nut	M8
23	AH135684	1	Oil Line	-
24	AH135686	1	Oil Line	-

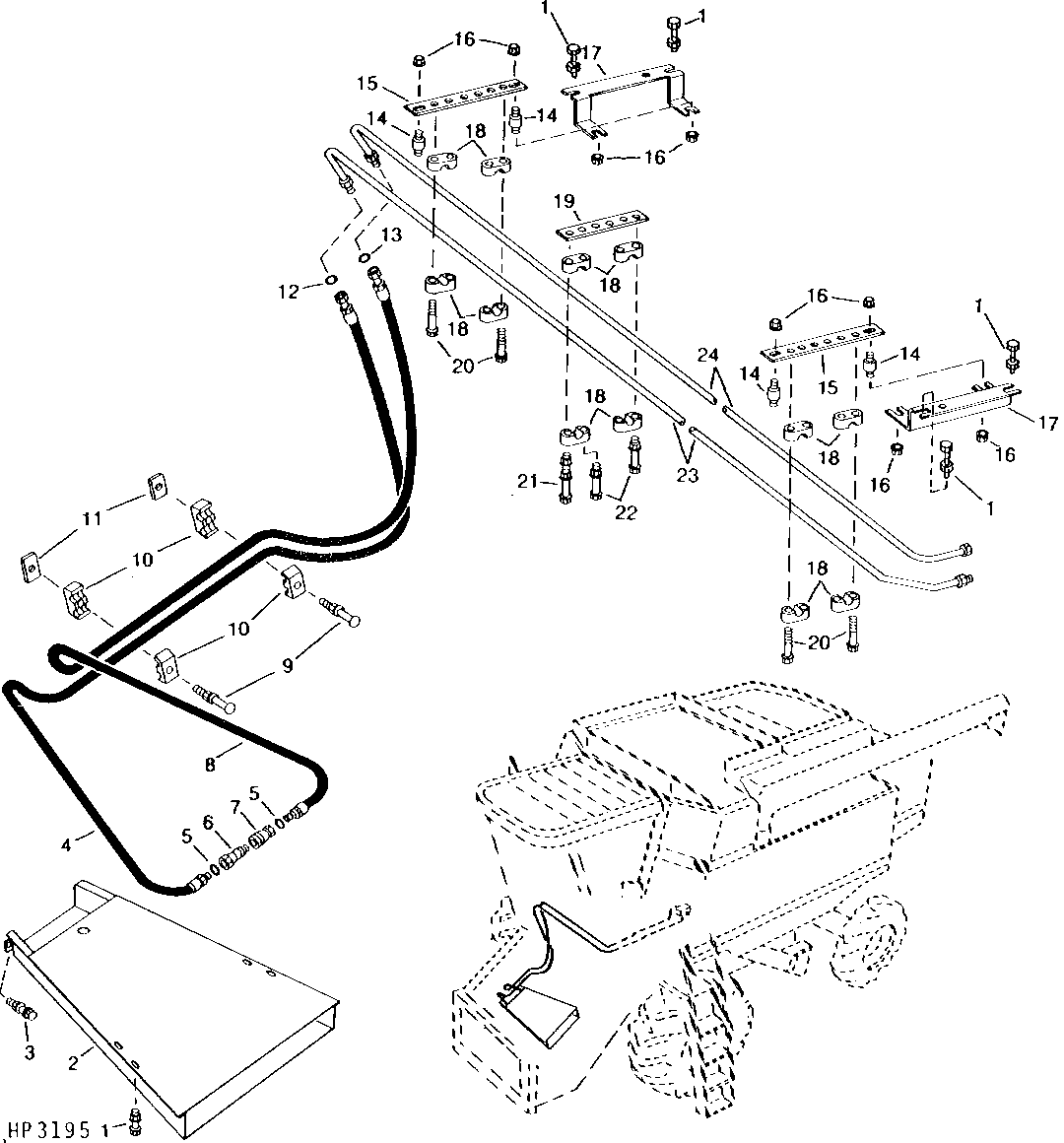

REEL DRIVE HYDRAULIC LINES AND HOSES, FRONT
