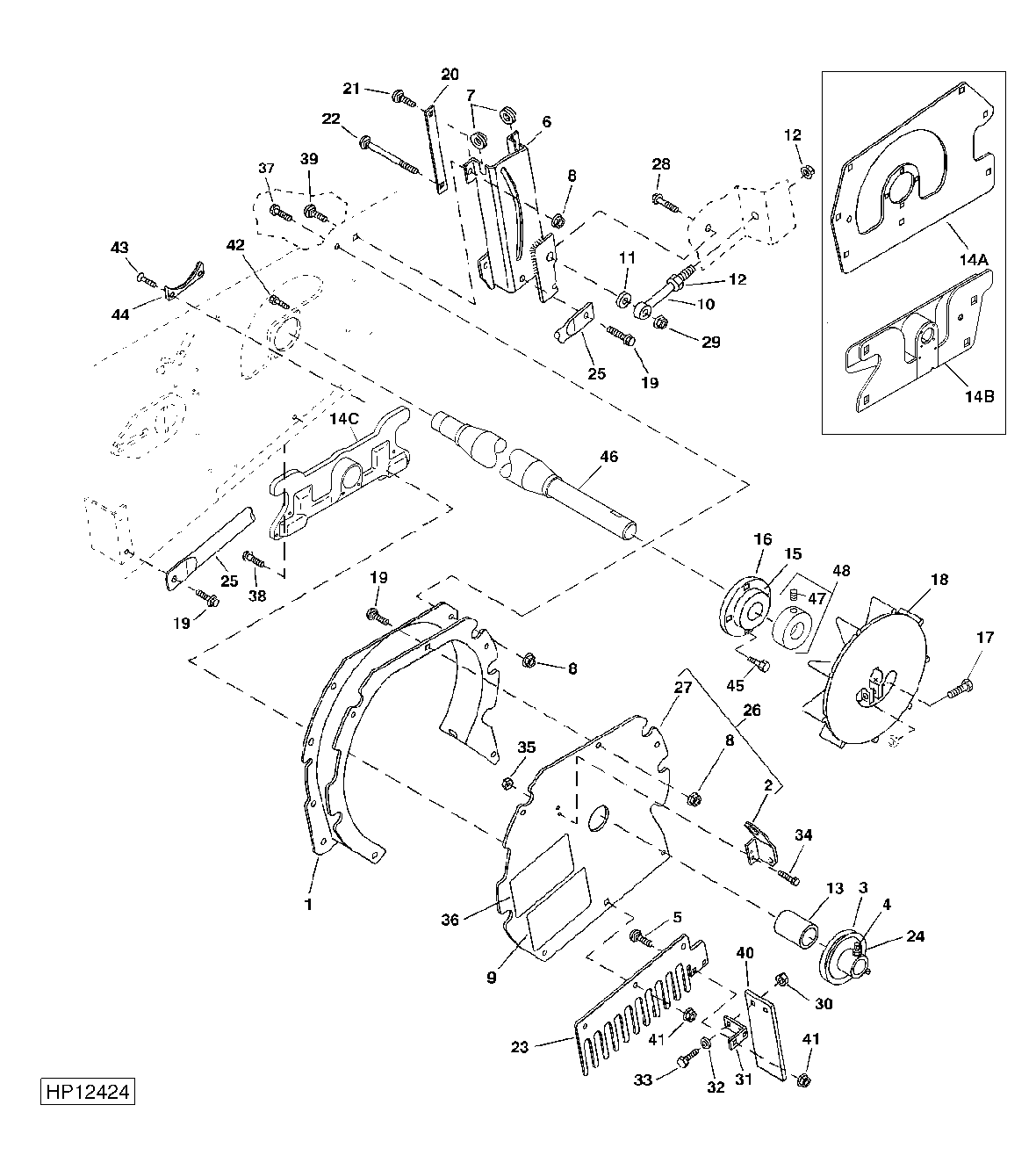

Открытый узел

Lh Side Feeder House Dust Fan

Lh Side Feeder House Dust Fan

Lh Side Feeder House Dust Fan

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Lh Side Feeder House Dust Fan

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH155657	1	Plate	-
2	H134417	1	Bracket	-
3	AH155707	1	Pulley	-
4	H138435	1	Set Screw	-
5	19M7845	1	Screw	M16 X 90
6	AH155703	1	Bracket	-
7	R66626	2	Grommet	-
8	14M7299	1	Flange Nut	M12
9	H164537	1	Sign	(SUB H204855)
9	H204855	1	Sign	-
10	H164222	1	Eyebolt	-
11	24M7349	2	Washer	21 X 37 X 3 mm
12	14M7277	2	Nut	M20
13	H163994	1	Spacer	-
15	AZ19427	1	Ball Bearing	-
16	AH157168	1	Bearing With Housing	-
17	19M7806	1	Screw	M10 X 50
18	AH157415	1	Fan	-
19	19M7789	3	Screw	M12 X 30
20	H162211	1	Adjusting Strap	-
21	03M7205	1	Bolt	M16 X 40
22	H163175	1	Bolt	-
23	H172177	1	Finger	(SUB FOR H162425)
24	14M7152	1	Nut	M10
25	H162278	1	Brace	-
26	AH235474	1	Cover	(SUB FOR AH155833)
27	H171318	1	Cover	(SUB FOR H162177)
28	19M7963	1	Cap Screw	M20 X 100
28	19M8224	1	Cap Screw	M20 X 60
29	14M7277	3	Nut	M20
30	14M7400	4	Lock Nut	M10
31	H164009	1	Angle	-
32	24M7178	4	Washer	10.500 X 30 X 2.500 mm
33	03M7191	4	Bolt	M10 X 25
34	03M7183	2	Bolt	M8 X 16
35	14M7298	2	Flange Nut	M8
36	H149063	1	Label	-
37	03M7198	6	Bolt	M12 X 30
38	19M7785	2	Screw	M10 X 25
39	03M7192	5	Bolt	M10 X 30
40	H164018	2	Limit Curtain	-
41	14M7296	1	Flange Nut	M10
42	H165317	4	Screw	-
43	H165318	2	Screw	-
44	H164391	2	Stripper	-
45	H144962	4	Screw	-
46	AH219997	1	Shaft	(SUB FOR H164410)
47	-	1	Part 52	-
48	AH133191	1	Eccentric Locking Collar	-
14A	H164030	1	Support	(SUB AH159053 OR AH159054)
14B	AH159053	1	Scoop	(SUB H168278)
14B	AH159054	1	Scoop	(SUB H168278)
14C	H168278	2	Scoop	-
