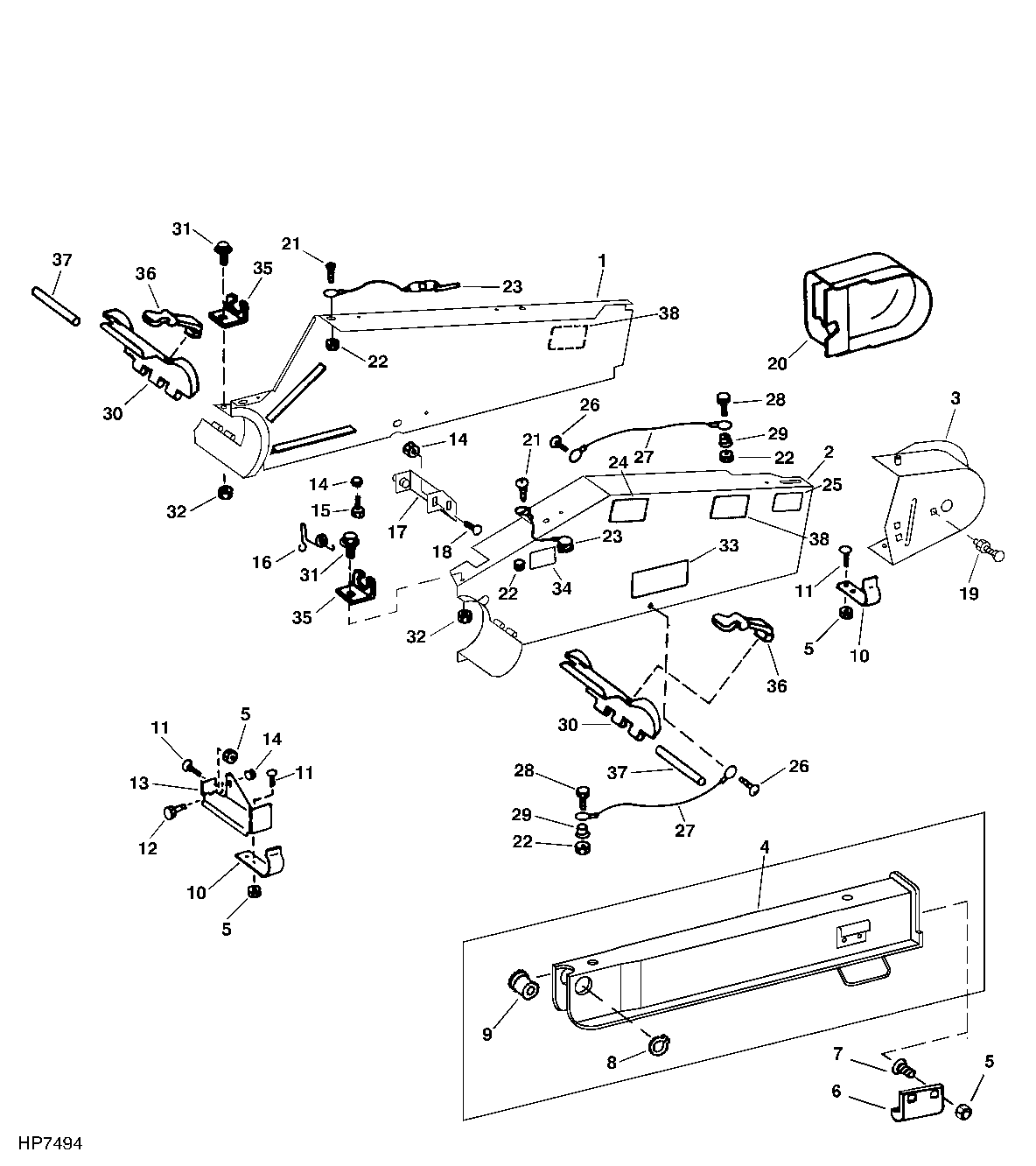

FEEDER HOUSE DRIVE SHIELDS AND SAFETY STOP - CONTOUR MASTER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH235463	1	Shield	(SUB FOR AH160054) RH
2	AH156374	1	Shield	LH, ORDER AH235357
2	AH235357	1	Shield	LH, INCLUDES H149063 AND H204855
3	AH156066	1	Shield	-
4	AH157306	1	Stop	-
5	14M7298	8	Flange Nut	M8
6	H230868	1	Support	(SUB FOR H150055)
7	03M7183	2	Bolt	M8 X 16
8	40M7058	1	Snap Ring	-
9	H150054	2	Bushing	-
10	H140122	2	Clip	-
11	03M7183	6	Bolt	M8 X 16
12	19M7784	1	Screw	M10 X 20
13	H134085	1	Bracket	-
14	14M7296	4	Flange Nut	M10
15	03M7191	1	Bolt	M10 X 25
16	H127781	1	Spring	-
17	AH158142	1	Bracket	-
18	03M7190	2	Bolt	M10 X 20
19	14M7298	2	Flange Nut	M8
19	03M7185	2	Bolt	M8 X 25
20	H146766	1	Powershaft Shield	RH
21	21M7125	3	SCREW	M8 X 25
22	14M7298	4	Flange Nut	M8
23	AH135290	3	Quick Lock Pin	-
24	H137939	1	Label	(HARNESS AND HOSE STORAGE)
25	H126397	1	Label	(VARIABLE SPEED DRIVE)
26	03M7186	2	Bolt	M8 X 30
27	AH134121	1	Cable	(INCLUDES R73290)
28	21M7125	2	SCREW	M8 X 25
29	M93425	2	Spacer	-
30	H151757	2	Shield	-
31	19M7775	2	Screw	M6 X 16
32	14M7397	2	Lock Nut	M6
33	H164537	2	Sign	(SUB H204855) "DANGER IMPELLERS"
33	H204855	2	Sign	-
34	H150434	2	Label	"IMPORTANT LUBRICATE UNIVERSAL"
35	H141549	2	Angle	-
36	A44990	2	Latch	-
37	-	2	Part 40	174.7 MM, (CUT FROM H76083)
38	H149063	2	Label	"DANGER HEADER FALL HAZARD"

FEEDER HOUSE DRIVE SHIELDS AND SAFETY STOP - CONTOUR MASTER
