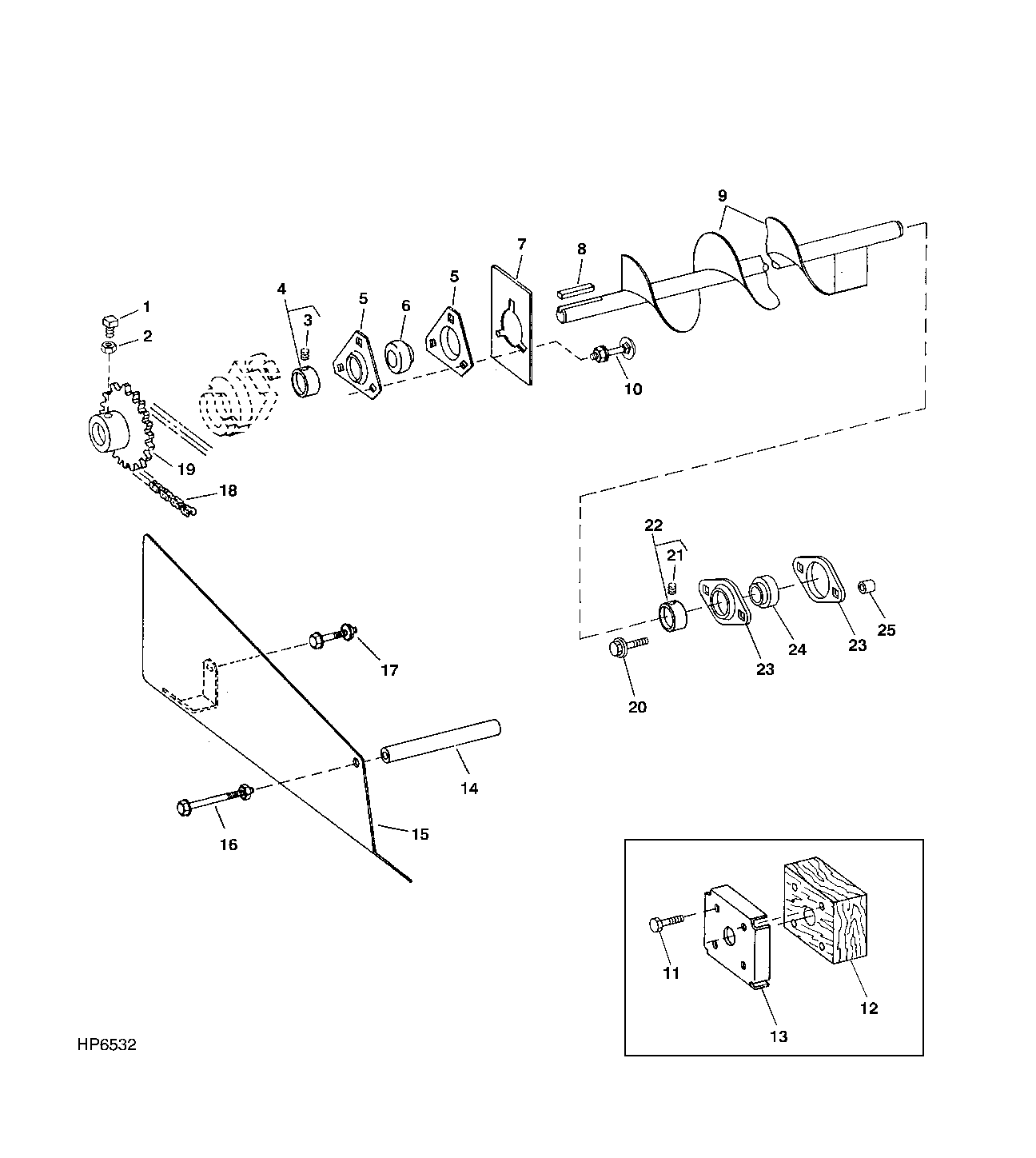

Upper Tailings Auger, Drive And Shield

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H138435	2	Set Screw	-
2	14M7274	2	Nut	M10
3	22M7079	1	Set Screw	M6 X 6
4	AZ10044	1	Eccentric Locking Collar	-
5	H103264	2	Pressed Flanged Housing	-
6	JD39102	1	Ball Bearing	-
7	H148633	1	End Plate	(SUB FOR H134055)
8	49M4111	1	Shaft Key	8 X 7 X 40 mm, (IN AH141142 KEY STOCK KIT) (CUT FROM H150269)
9	AH125895	1	Auger	-
10	03M7184	1	Bolt	M8 X 20
10	14M7298	1	Flange Nut	M8
11	37M7102	1	Screw	M8 X 40
12	H134962	1	Bearing	(SUB (2) 28H86, (2) M66125, JD39102, 22M7079, AZ10044 AND (2) 37M7084), WOOD, BEARING
13	H134963	1	Retainer	-
14	H140467	1	Bushing	(SUB FOR 28H3367)
15	AH130982	1	Shield	-
15	AH207881	1	Shield	(SUB FOR AH135207 OR AH160994)
16	19M8262	1	Cap Screw	M8 X 130
16	14M7298	1	Flange Nut	M8
16	24M7055	1	Washer	8.400 X 16 X 1.600 mm
17	19M7862	1	Screw	M6 X 20
17	14M7303	1	Flange Nut	M6
18	AH126007	1	Roller Chain	ROLLER, TYPE 50, 124 LINKS
19	AH121046	1	Chain Sprocket	Z=22
20	37M7092	2	Screw	M8 X 16
21	22M7079	1	Set Screw	M6 X 6
22	AZ10044	1	Eccentric Locking Collar	-
23	M66125	2	Pressed Flanged Housing	-
24	JD39102	1	Ball Bearing	-
25	28H86	2	Washer	0.364" X 0.540" X 5/16"

Upper Tailings Auger, Drive And Shield

Нет текстового описания
