Открытый узел

Straw Chopper Drives, Rear

Straw Chopper Drives, Rear

Straw Chopper Drives, Rear

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

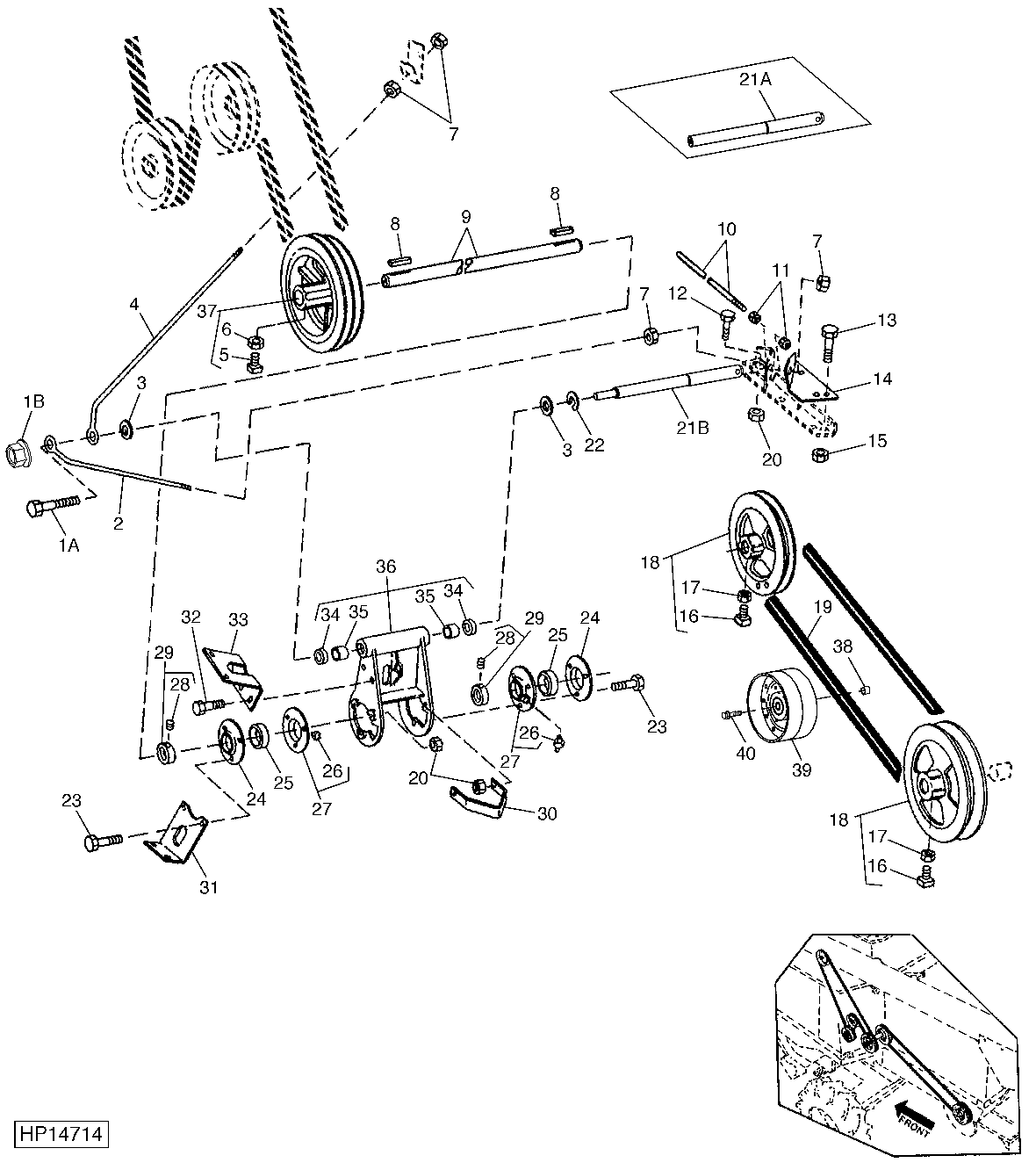

Straw Chopper Drives, Rear

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	H127907	1	Eyebolt	-
3	24M7091	2	Washer	26 X 44 X 4 mm
4	H127906	1	Eyebolt	-
5	H138435	2	Set Screw	-
6	14M7152	2	Nut	M10
7	14M7291	4	Flange Nut	M16
8	H2383H	2	Key	-
9	H137570	1	Jackshaft	-
10	H202763	1	Rod	(SUB FOR H139545)
11	14M7276	2	Nut	M16
12	19M8292	1	Screw	M10 X 50
13	19M7867	2	Screw	M8 X 25
14	H133812	1	Support	-
15	14M7298	2	Flange Nut	M8
16	H138435	4	Set Screw	-
17	14M7152	4	Nut	M10
18	AH119770	2	Pulley	-
19	H27433	1	V-Belt	-
19	E46113	1	V-Belt	LGTH = 2190.8 mm, WIDTH = 22.33 mm, (SUB FOR L4276N)
19	H101436	1	V-Belt	-
20	14M7296	7	Flange Nut	M10
22	P43363	1	Snap Ring	-
23	19M8162	6	Screw	M10 X 40
24	H135410	2	Pressed Flanged Housing	-
25	AH139296	2	Ball Bearing	-
26	JD7797	2	Lubrication Fitting	-
27	AE30624	2	Pressed Flanged Housing	-
27	AH163686	2	Pressed Flanged Housing	-
28	-	2	Part 33	-
29	AH133191	2	Eccentric Locking Collar	-
30	H129125	1	Strap	-
31	H132976	1	Bracket	-
32	19M7865	2	Screw	M8 X 16
33	H132901	1	Bracket	-
34	AA5607R	2	Seal	-
35	H171061	2	Bushing	(SUB FOR H99147)
36	AH136126	1	Arm	(SUB FOR AH128674), (SUB AH169220)
36	AH169220	1	Arm	-
37	AH127601	1	Pulley	-
37	AH127602	1	Pulley	-
38	N60415	1	SPACER	CHOPPER IN WINDROW OR FORWARD POSITION
39	AH141762	1	Idler	CHOPPER IN WINDROW OR FORWARD POSITION, (SUB FOR AH111447)
40	19M7815	1	Screw	M12 X 60, CHOPPER IN WINDROW OR FORWARD POSITION
..	BH80153	1	Complete Goods/Ship. Bundle	CORN CHOPPER WITH DRIVES
1A	19M7815	1	Screw	M12 X 60, (USE WITH H120194)
1B	14M7589	1	Lock Nut	M16, (USE WITH H164756), (SUB FOR W39621)
21A	H120194	1	Pin	(SUB H164756 AND W39621), (ALSO ORDER H164754 AND H164755)
21B	H164756	1	Rod	-
