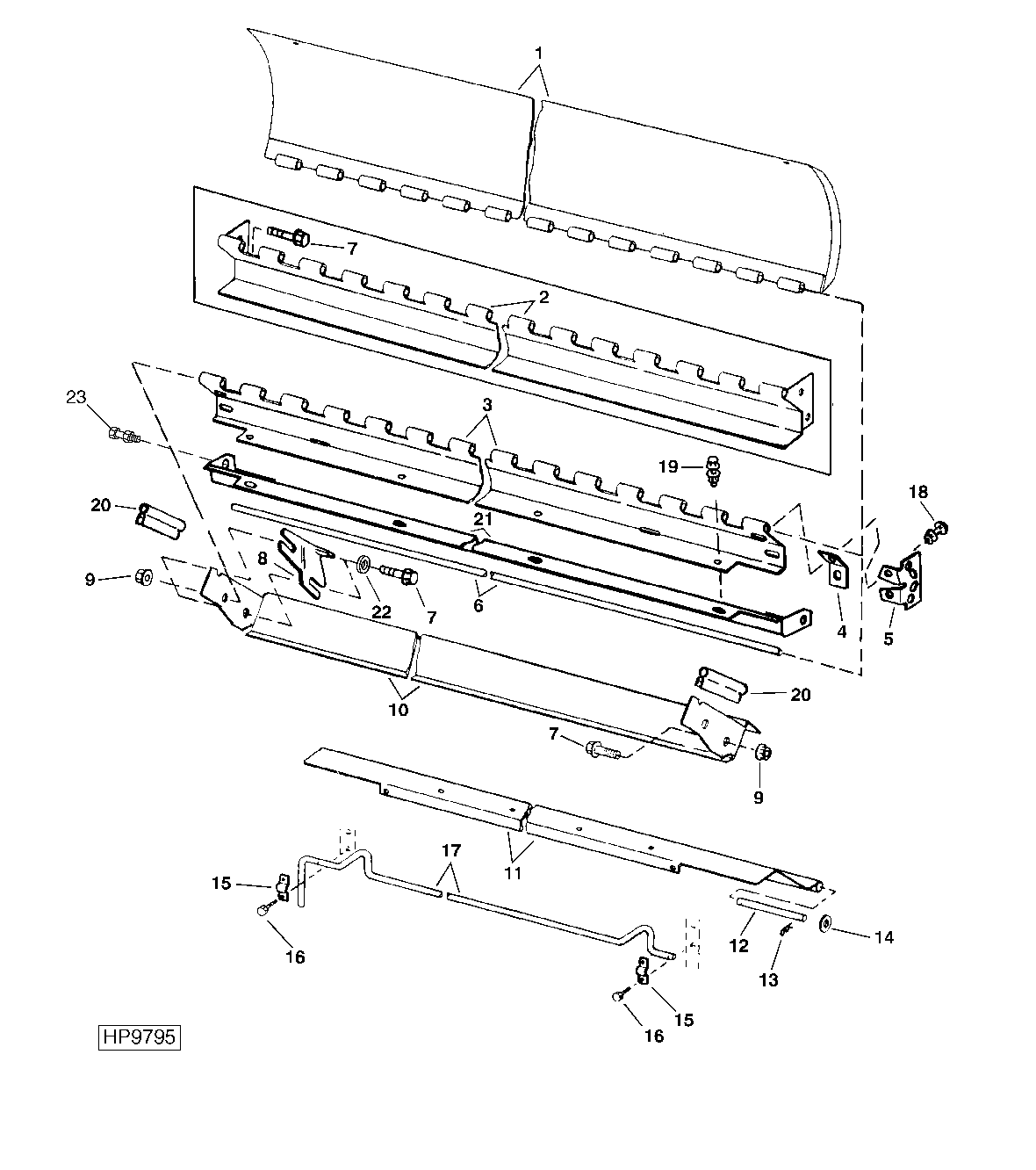

Separator / Feeder House Seal, Stone Trap and Door

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH120502	1	Plate	-
2	AH139313	1	Hinge	(SUB FOR AH130940), (SUB (2) H148018, (2) H148019 AND H148021)
3	H148021	1	Hinge	-
4	H148019	2	Reinforcement	-
5	H148018	2	Support	-
6	H117953	1	Pin Fastener	CUT TO 1385 MM, MAKE FROM H130057
7	19M7812	6	Screw	M10 X 100
8	H146730	1	Stop	(SUB FOR H139338 OR H144801), CASTING
9	14M7296	6	Flange Nut	M10
10	H151067	1	Deflector	(SUB FOR H134853)
11	H134335	1	Door	-
12	H148925	2	Pin	(SUB FOR H118068)
13	11M7030	4	Cotter Pin	5 X 40 mm
14	24M7051	2	Washer	21 X 37 X 3 mm
15	H134339	2	Bracket	-
16	37M7080	4	Screw	M10 X 30
17	H134338	1	Rod	-
18	03M7191	4	Bolt	M10 X 25
18	14M7296	4	Flange Nut	M10
19	19M7866	4	Screw	M8 X 20, (A)
19	14M7298	4	Flange Nut	M8, (A)
20	H151068	2	Shield	-
21	H148023	1	Angle	(A)
22	24M7178	2	Washer	10.500 X 30 X 2.500 mm
23	19M7812	2	Screw	M10 X 100, (A)
23	14M7296	2	Flange Nut	M10, (A)
..	AH142780	1	Angle	INCLUDES PARTS MARKED (A)

Separator / Feeder House Seal, Stone Trap and Door

Нет текстового описания
