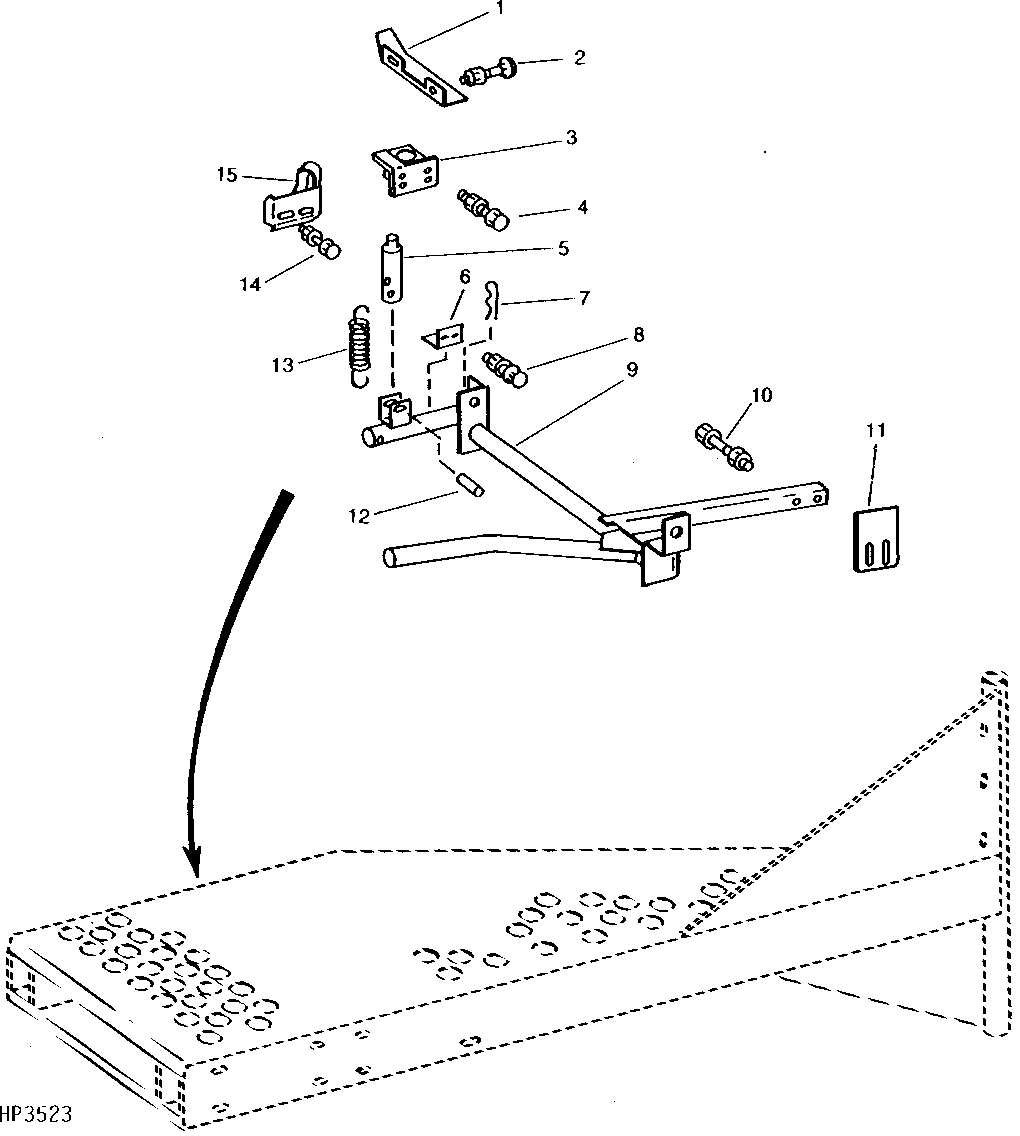

REAR LADDER LANDING LATCH ARM ( - 640100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H130615	1	Catch	-
2	03M7190	2	Bolt	M10 X 20
2	14M7296	2	Flange Nut	M10
3	AH130094	1	Bracket	-
4	19M7865	4	Screw	M8 X 16
4	14M7298	4	Flange Nut	M8
5	H129760	1	Pin	-
6	H129004	1	Angle	-
7	J16931	2	Pin	-
8	14M7303	2	Flange Nut	M6
8	19M7775	2	Screw	M6 X 16
9	AH134656	1	Arm	-
10	19M7784	2	Screw	M10 X 20
10	24M7178	2	Washer	10.500 X 30 X 2.500 mm
10	14M7296	2	Flange Nut	M10
11	H137458	1	Plate	-
12	34M7048	1	Spring Pin	8 X 45 mm
13	H114562	1	Extension Spring	-
14	19M7784	2	Screw	M10 X 20
14	14M7296	2	Flange Nut	M10
15	AH128673	1	Support	-

REAR LADDER LANDING LATCH ARM ( - 640100)
