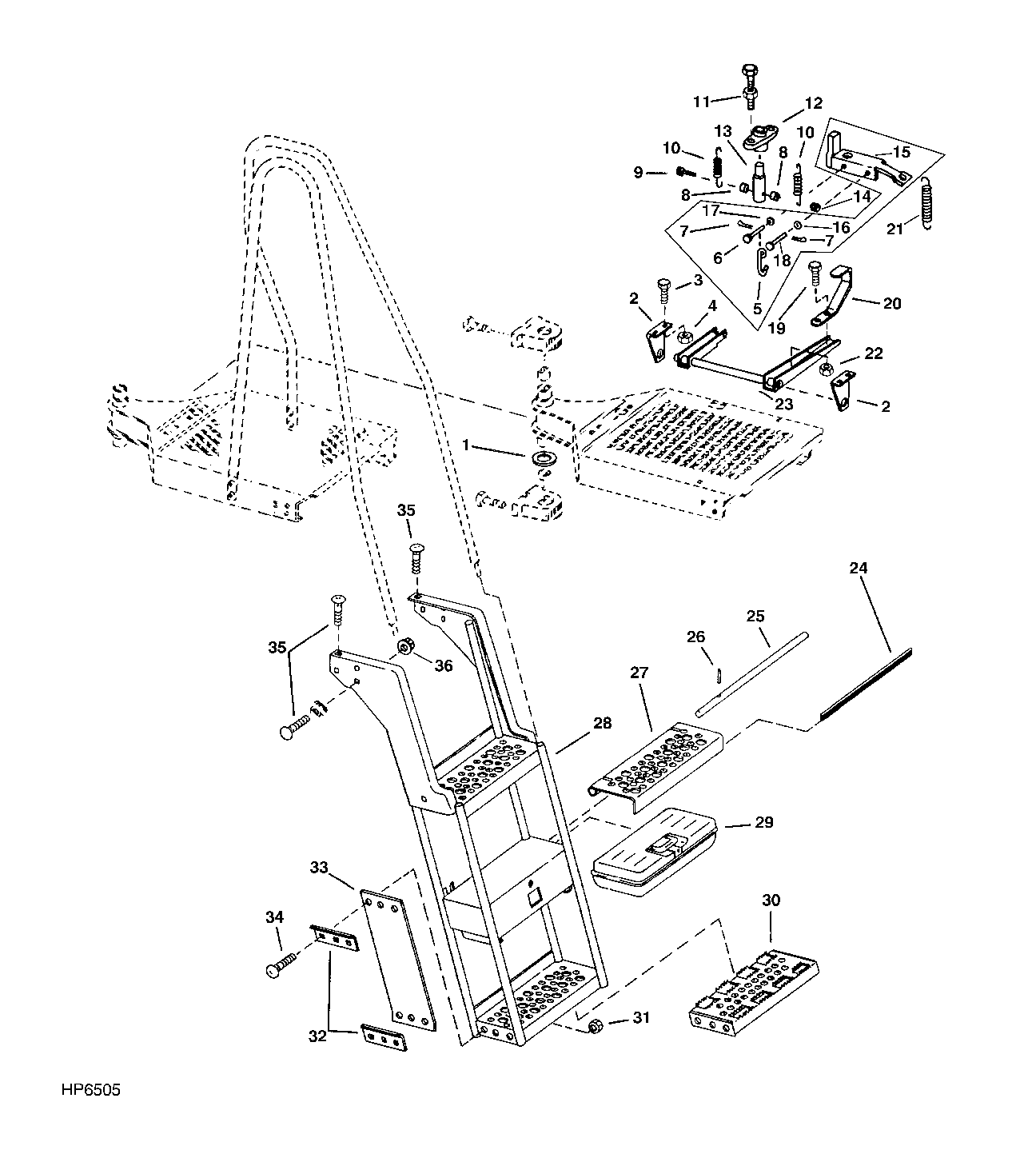

Operator's Platform Ladder and Latch ( - 660100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH109874	1	Bearing	-
2	H129763	2	Bracket	-
3	03M7251	4	Bolt	M6 X 12
4	14M7303	4	Flange Nut	M6
5	H137358	1	Connector	-
6	B2290R	1	Pin Fastener	SUB FOR 45M7046
7	11M7009	2	Cotter Pin	2 X 16 mm
8	28H1903	2	Bushing	0.364" X 0.540" X 3/4"
9	19M7803	1	Screw	M8 X 70
10	H137360	2	Extension Spring	-
11	03M7186	2	Bolt	M8 X 30
11	14M7396	2	Lock Nut	M8
12	HXE30429	1	Bushing	SUB FOR H129761
13	H129760	1	Pin	-
14	14M7298	1	Flange Nut	M8
15	AH132147	1	Latch	-
16	24M7088	1	Washer	6.600 X 12 X 1.600 mm
17	24M7036	1	Washer	9 X 16 X 1.600 mm
18	M88436	1	Pin Fastener	-
19	03M7184	2	Bolt	M8 X 20
20	H133514	1	Lever	-
21	R60730	1	Extension Spring	-
22	14M7298	1	Flange Nut	M8
23	AH128610	1	Latch	-
24	-	1	Part 25	CTL 400 mm, MF N191488; USE WITH AH131848
25	H133327	1	Pin	-
26	11M7081	2	Cotter Pin	2.500 X 20 mm
27	H136012	1	Step	-
28	AH131747	1	Ladder	-
29	AH114877	1	Toolbox	-
30	H136011	1	Step	-
31	14M7396	1	Lock Nut	M8
32	H136127	4	Plate	-
33	H136126	2	Hanger	USE WITH AH133499
34	03M7185	12	Bolt	M8 X 25
35	03M7190	8	Bolt	M10 X 20
36	14M7296	8	Flange Nut	M10

Operator's Platform Ladder and Latch ( - 660100)
