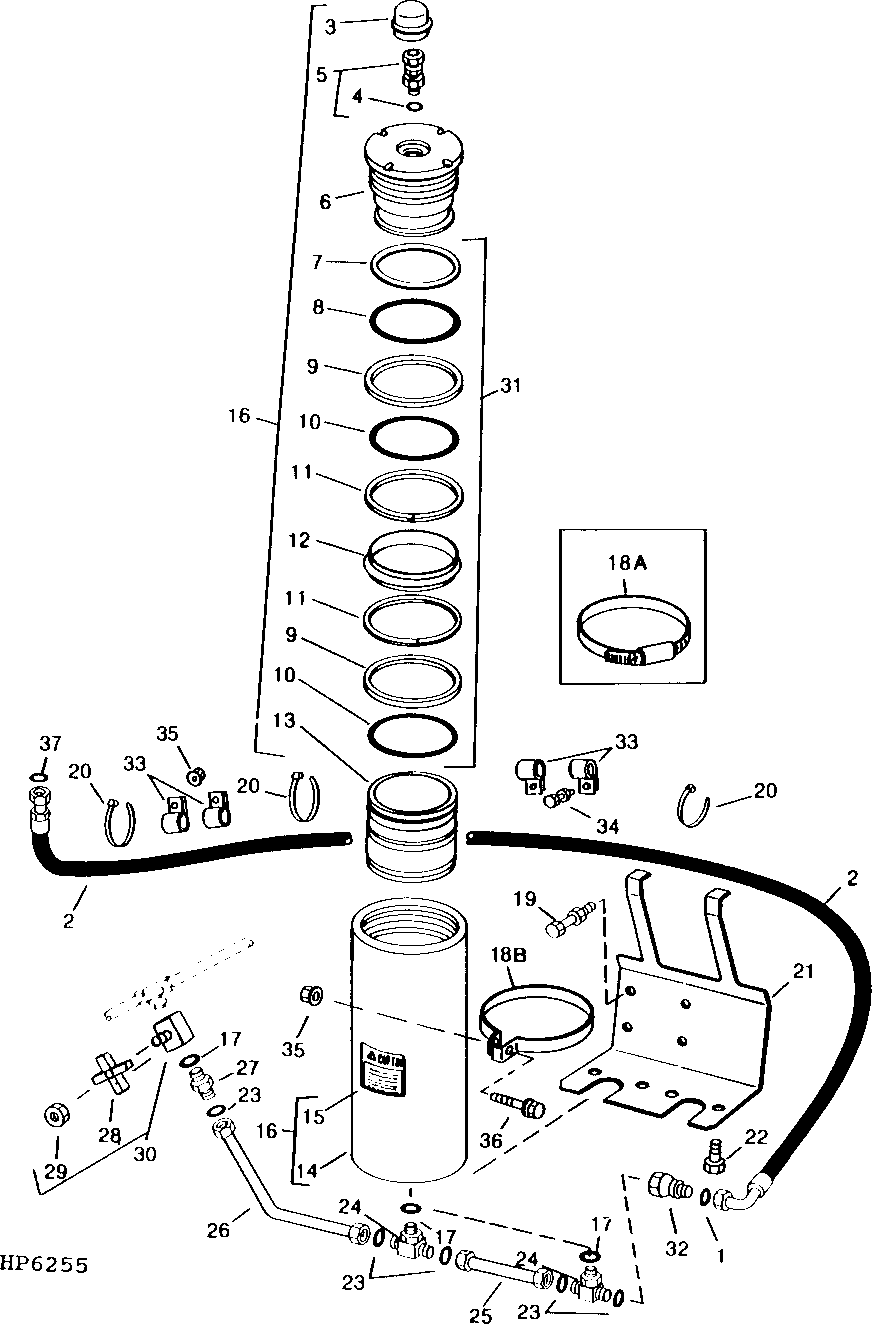

One-Half Gallon Accumulator, Hose, Line and Mounting (Dual)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77613	1	O-Ring	-
2	AH133151	1	Hydraulic Hose	LGTH = 3940 mm
3	J2375M	2	Cap	-
4	H135641	2	Ring	-
5	AH131250	2	Bleed Valve	-
6	-	2	Part 6	-
7	-	2	Part 7	(KIT AH133285)
8	-	2	Part 8	(KIT AH133285)
9	-	4	Part 9	(KIT AH133285)
10	-	4	Part 10	(KIT AH133285)
11	-	4	Part 11	(KIT AH133285)
12	-	2	Part 12	(KIT AH133285)
13	-	2	Part 13	-
14	-	2	Part 14	-
15	H149092	2	Label	(SUB FOR H138423), "CAUTION"
16	AH133265	2	Hydraulic Accumulator	-
17	R26375	3	O-Ring	-
19	14M7298	4	Flange Nut	M8
19	19M7866	4	Screw	M8 X 20
20	R44302	3	Tie Band	-
21	H137596	1	Bracket	-
22	19M7864	4	Screw	M8 X 12
23	T77857	5	O-Ring	-
24	38H1017	2	Tee Fitting	-
25	AH132202	1	Oil Line	-
26	AH148124	1	Hydraulic Hose	LGTH = 510 mm, (SUB FOR AH132203)
27	38H1161	1	Adapter Fitting	-
28	N232713	1	Handle	-
29	K40001	1	Lock Nut	-
30	AH131535	1	Manual Hydraulic Valve	-
31	AH133265	1	Hydraulic Accumulator	(SUB FOR AH133285)
32	38H1481	1	Reducer	-
33	H75541	4	Clamp	-
34	19M7298	1	Cap Screw	M8 X 35
34	03M7183	1	Bolt	M8 X 16
35	14M7296	1	Flange Nut	M10
35	14M7296	2	Flange Nut	M10
36	19M8162	1	Screw	M10 X 40
37	T77613	1	O-Ring	-
18A	TY22475	2	Clamp	(SUB FOR C16054)
18B	R77178	2	Clamp	-

One-Half Gallon Accumulator, Hose, Line and Mounting (Dual)
