Hydrostatic Oil Cooler Lines and Hoses (640101 - 665100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T78715	2	Nut	-
2	T76938	6	O-Ring	-
3	AH128993	2	Hydraulic Hose	LGTH = 265 mm
4	T77858	4	O-Ring	-
5	H112567	2	Plate	-
6	H115379	4	Clamp	-
7	AH138864	1	Oil Line	-
8	AH133961	1	Oil Line	-
9	H130451	2	Bracket	-
10	19M7801	2	Screw	M8 X 60
10	14M7298	2	Flange Nut	M8
11	14M7298	2	Flange Nut	M8
11	19M7866	2	Screw	M8 X 20
12	AH125716	1	Hydraulic Hose	LGTH = 1125 mm
13	AH124006	1	Hydraulic Hose	LGTH = 800 mm
14	AH135170	1	Oil Line	-
15	H114432	4	Clamp	-
16	H151585	2	Clamp	-
16	14M7165	2	Lock Nut	M6
17	U12547	1	O-Ring	-
18	38H1431	1	Elbow Fitting	-
19	AH135171	1	Hydraulic Hose	LGTH = 260 mm
20	38H1194	1	Adapter Fitting	-
21	R29936	1	O-Ring	-
22	24H1534	2	Washer	1-17/32" X 2-1/16" X 0.060"

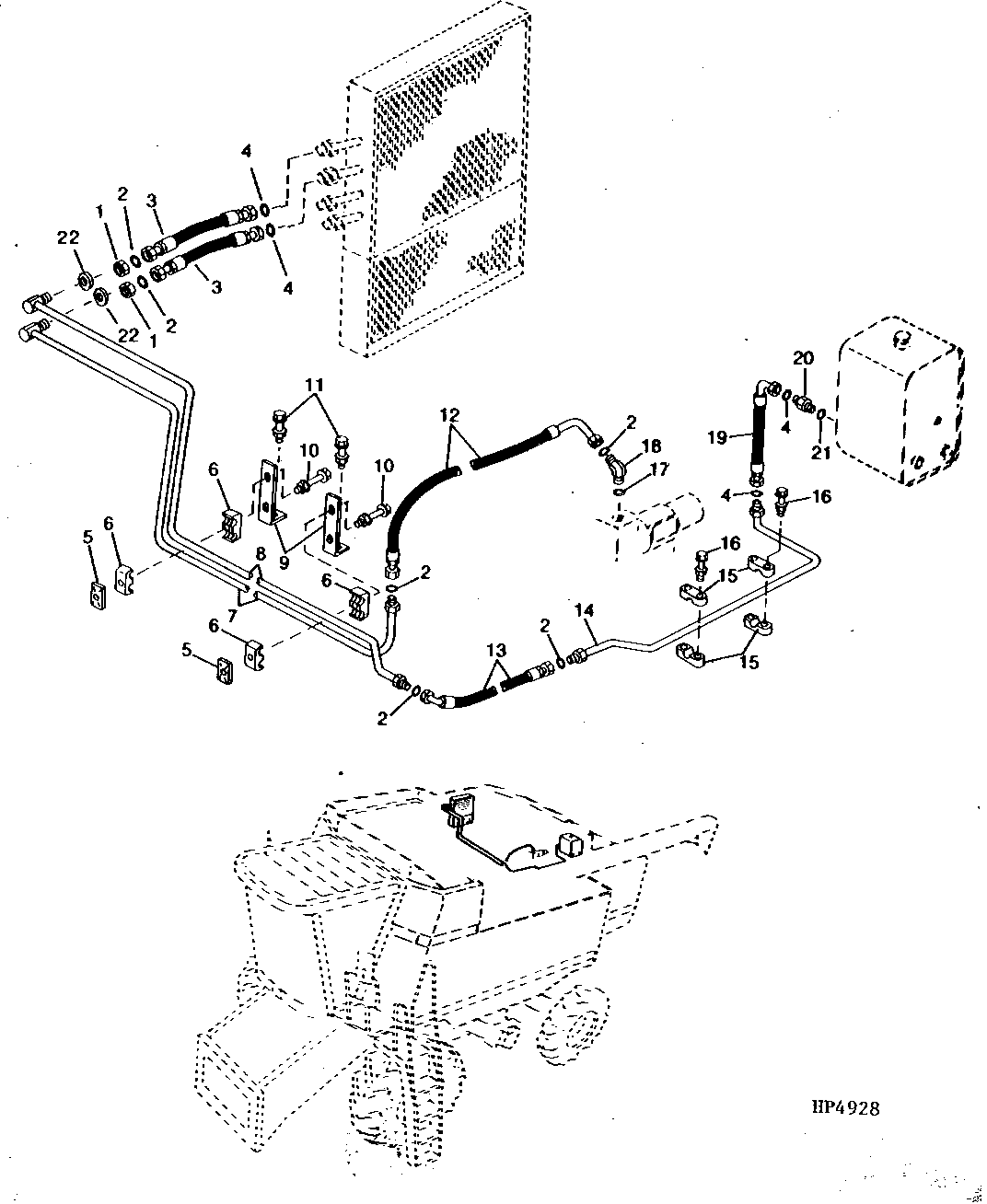

Hydrostatic Oil Cooler Lines and Hoses (640101 - 665100)
