Hydrostatic Drive Oil Lines And Hoses, Lower, 4WD

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H133659	1	Bracket	-
2	H111730	2	Clamp	-
3	H112567	1	Plate	-
4	19M7979	1	Screw	M8 X 55
4	14M7298	1	Flange Nut	M8
5	H122182	4	Flange Fitting	-
6	19H3465	8	Cap Screw	7/16" X 3"
6	T105740	16	Washer	-
6	14H1047	8	Nut	7/16"
7	T77858	3	O-Ring	-
8	T78313	1	O-Ring	-
9	H114901	6	Plate	-
10	H150223	4	Hose Clamp	-
11	19M8039	5	Screw	M8 X 80
11	14M7298	5	Flange Nut	M8
12	H150222	6	Hose Clamp	-
13	19M7970	3	Screw	M8 X 100
14	14M7298	3	Flange Nut	M8
15	AH127881	4	Oil Line	-
16	AH143353	1	Hydraulic Hose	LGTH = 4375mm, FORWARD PRESSURE
17	AH142758	1	Hydraulic Hose	LGTH = 3875mm, REVERSE PRESSURE
18	03M7184	4	Bolt	M8 X 20
18	14M7396	4	Lock Nut	M8
19	T72393	2	Clamp	-
..	BH79964	1	Complete Goods/Ship. Bundle	4-WHEEL DRIVE HYD HOSE CONVERSION

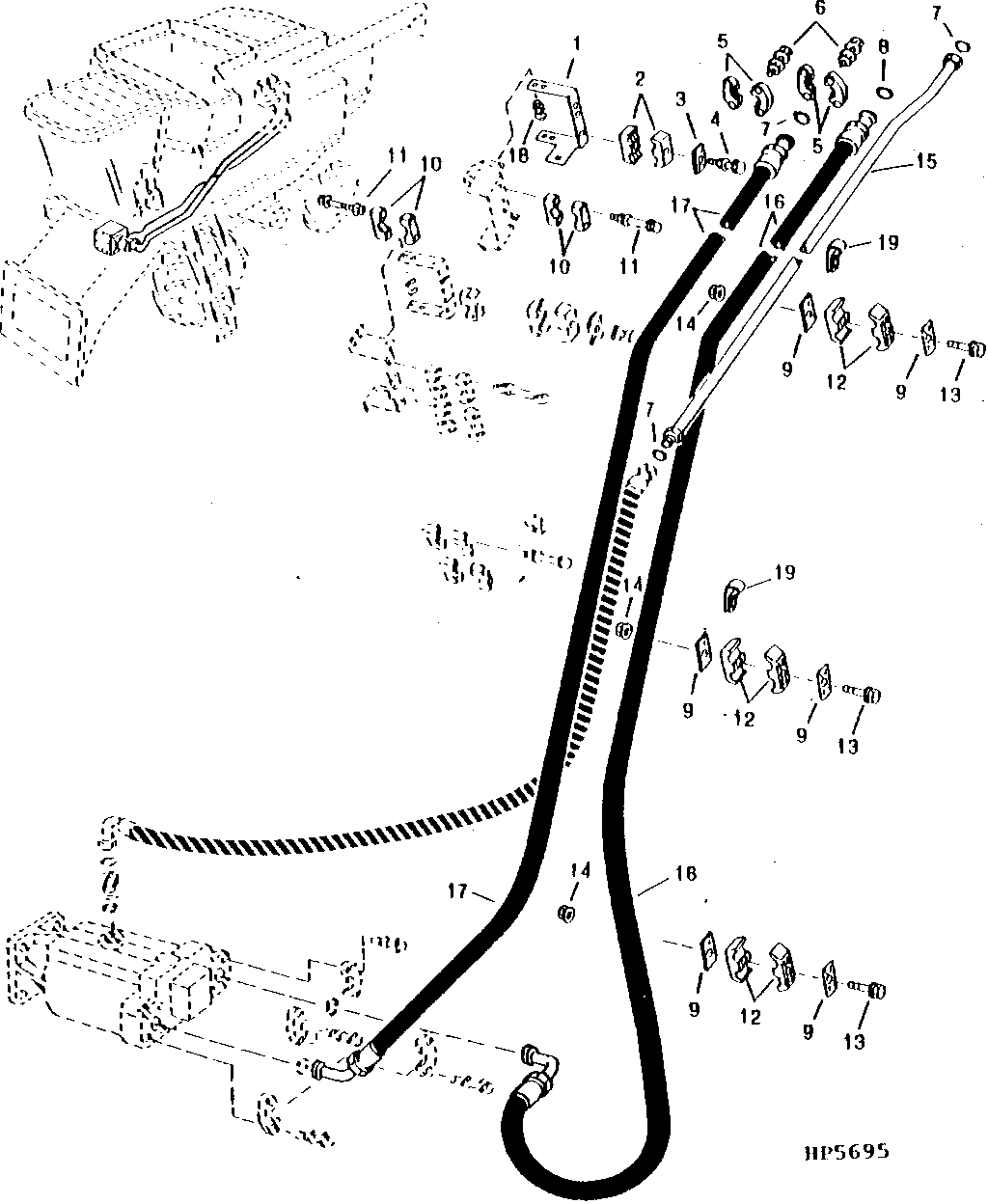

Hydrostatic Drive Oil Lines And Hoses, Lower, 4WD
