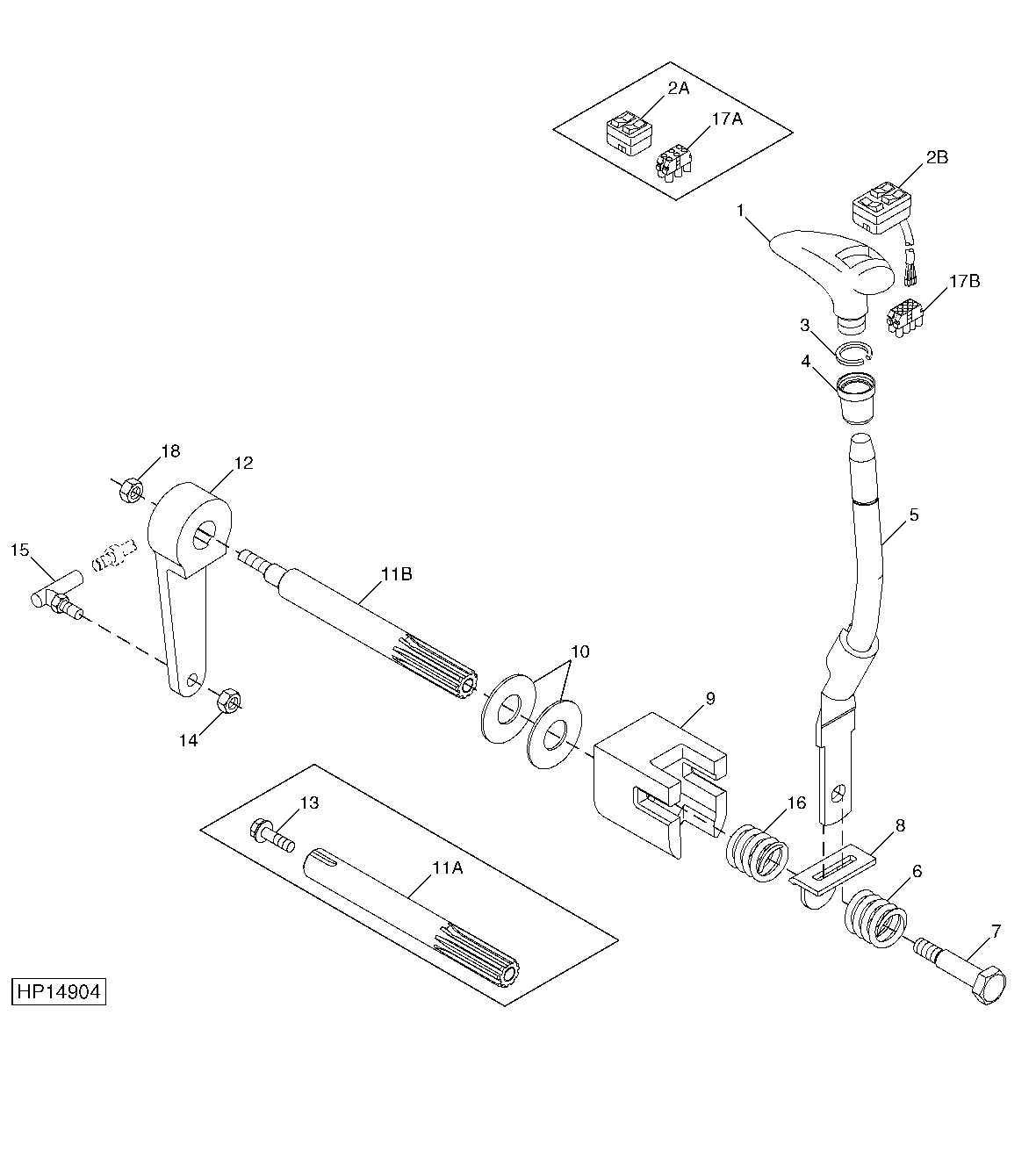

Hydrostatic Drive Lever, Cable and Switch

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH145061	1	Knob	W/CONTOUR MASTER
1	AH115281	1	Knob	W/O CONTOUR MASTER
3	T12033	1	Snap Ring	-
4	H129749	1	Lock	-
5	AH124940	1	Lever	-
6	122SE	2	Compression Spring	-
7	H119007	1	Screw	-
8	H128557	1	Retainer	-
9	H128536	1	Base	-
10	H77739	2	Washer	-
12	H168989	1	Arm	(SUB FOR H143891)
13	19M7866	1	Screw	M8 X 20
14	14M7528	1	Lock Nut	M6
15	AH115487	1	Ball Joint	-
16	H95368	1	Spring	-
18	14M7152	1	Nut	M10
2A	AH140161	1	Switch	(SUB FOR AH114978), W/O CONTOUR MASTER
2B	AH145060	1	Switch	W/CONTOUR MASTER
11A	H119008	1	Shaft	-
11B	H144184	1	Shaft	-
17A	AH116902	1	Electrical Connector Assy	HYDRO HANDLE SWITCHES (6-PIN)
17B	H151161	1	Electrical Connector Assy	HYDRO HANDLE SWITCHES (9-PIN)

Hydrostatic Drive Lever, Cable and Switch
