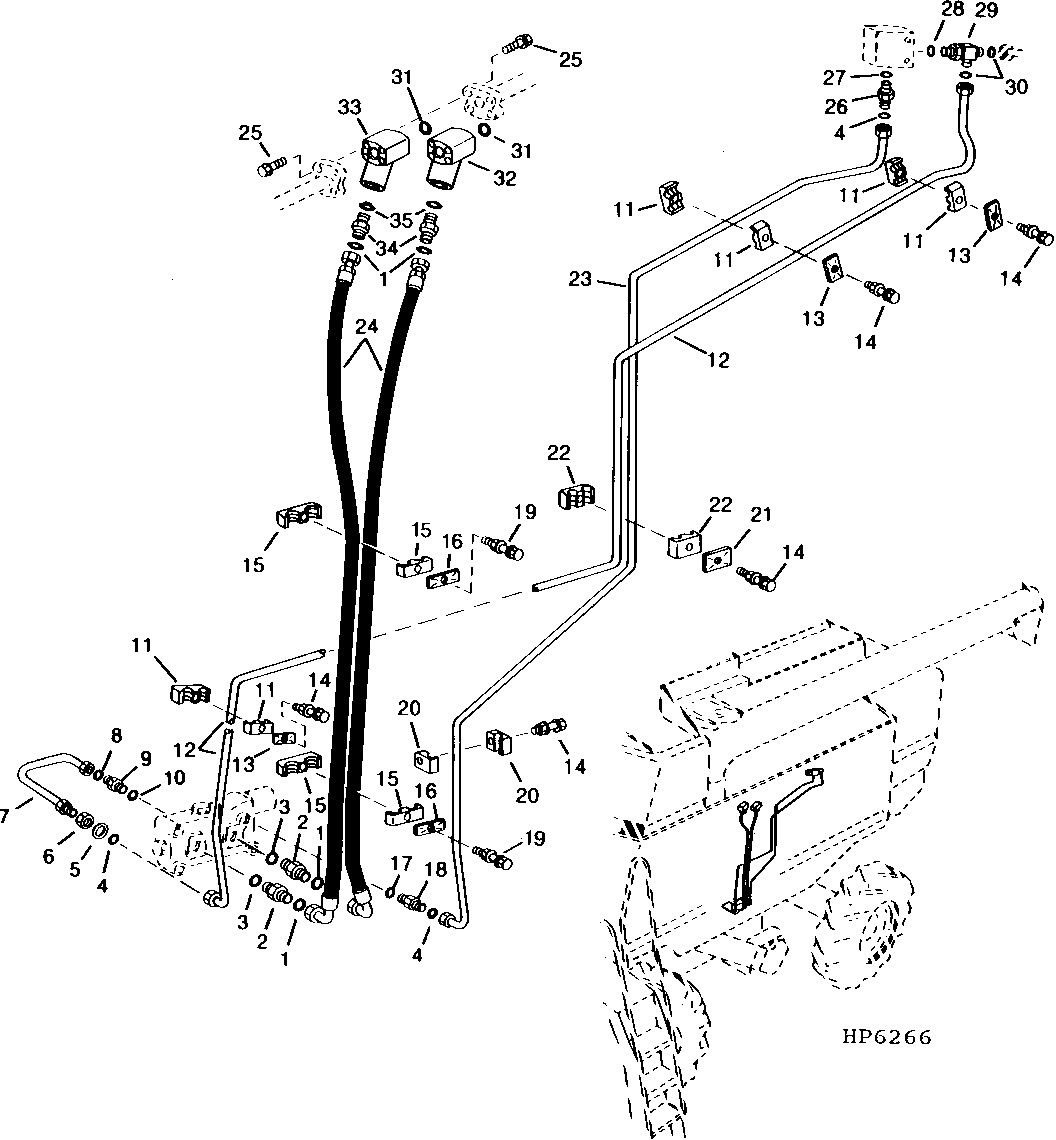

Hydraulic Lines And Hoses, 4WD, LH (655101 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77858	4	O-Ring	-
2	38H1163	2	Adapter Fitting	-
3	U12547	2	O-Ring	-
4	T77613	3	O-Ring	-
5	24M7114	1	Washer	19 X 30 X 4 mm
6	T81029	1	Nut	-
7	AH130611	1	Oil Line	-
8	T77814	1	O-Ring	-
9	38H1168	1	Adapter Fitting	-
10	R26448	1	O-Ring	-
11	H114865	6	Clamp	-
12	AH130447	1	Oil Line	(RETURN)
13	H112567	3	Plate	-
14	03M7245	5	Bolt	M8 X 55
14	14M7298	5	Flange Nut	M8
15	H114898	4	Clamp	-
16	H114901	2	Plate	-
17	R28782	1	O-Ring	-
18	38H1309	1	Adapter Fitting	-
19	19M7396	2	Cap Screw	M16 X 45
20	H127589	2	Clamp	-
21	H121163	1	Strap	-
22	H128515	2	Clamp	-
23	AH135620	1	Oil Line	(PRESSURE)
24	AH139802	2	Hydraulic Hose	LGTH = 1575 mm
25	19M8162	16	Screw	M10 X 40
26	38H1160	1	Adapter Fitting	-
27	R26448	1	O-Ring	-
28	R26375	1	O-Ring	-
29	38H1024	1	Tee Fitting	-
30	T77857	2	O-Ring	-
31	T78313	2	O-Ring	-
32	AH133941	1	Manifold	42 GPM FWD PRESS
33	AH133942	1	Manifold	30 GPM REV PRESS.
34	38H1329	2	Adapter Fitting	-
35	R29936	2	O-Ring	-

Hydraulic Lines And Hoses, 4WD, LH (655101 - )
